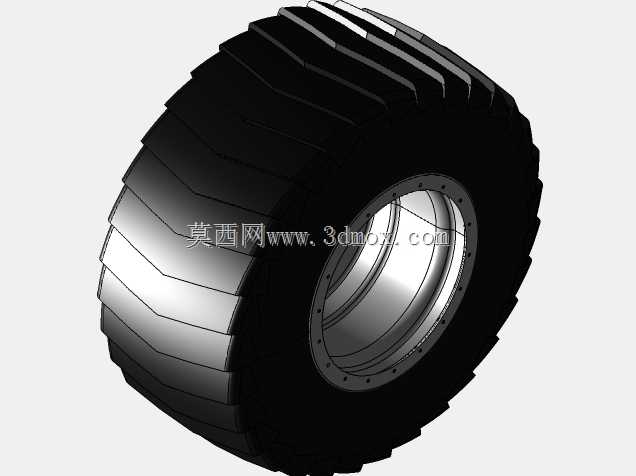

农用重型牵引设备配套轮胎结构设计

这款牵引轮胎的建模过程中，首先要考虑的是农用作业场景下的复杂工况，毕竟这类轮胎主要配套大马力牵引车、农用拖拉机以及重载货运卡车，在松软农田、泥泞土路、碎石非铺装路面都要长期作业，不能照搬普通公路轮胎的设计逻辑。从结构设计思路来看，胎面采用了加深的大块人字交错花纹，花纹块的倾斜角度经过反复调整，既保证在泥泞土壤里的抓附能力，避免作业时打滑陷车，又能在硬质路面行驶时减少不必要的滚动阻力，花纹沟的深度和宽度做了匹配设计，作业时夹带的泥土可以在轮胎转动过程中顺利甩出，不会出现泥堵花纹导致抓地力骤降的问题。轮胎的胎侧做了加厚处理，因为田间作业时很容易被作物秸秆、田埂碎石剐蹭，加厚的胎侧结构可以提升抗穿刺、抗冲击能力，降低作业过程中爆胎、鼓包的概率。配套的轮辋采用了多螺栓孔的安装结构，安装边界的定位止口尺寸做了精准匹配，和车桥轮毂的配合公差控制在合理范围，保证高速转动时的同轴度，避免行驶过程中出现异常抖动。外形尺寸方面，这款轮胎的断面宽度、轮辋适配直径都针对重载场景做了优化，额定承载能力可以满足大马力农机牵引重型农机具、重载卡车短途非铺装路面运输的需求，充气后的轮胎外直径和车辆轮拱的预留空间匹配，不会出现转向、颠簸时轮胎蹭到车体结构的问题。在建模细节处理上，胎体的帘布层结构虽然做了外观简化，但胎唇和轮辋的贴合位置做了精准还原，保证装配关系的准确性，不管是做设备整机装配干涉检查，还是做行走系统的受力仿真分析，这个模型都能提供准确的结构参考。很多设计人员在做农用牵引车、拖拉机的整机建模时，往往忽略轮胎的细节还原，导致整机装配时出现安装位置偏差，或者后续做运动仿真时轮胎和周边部件的干涉问题没法提前发现，这个模型把轮胎和轮辋的配合关系、安装孔位的分布、外形轮廓的尺寸都做了精准还原，可以直接导入整机装配体中使用，不需要再花时间调整轮胎的安装边界。另外胎面的花纹排布做了均匀的错位处理，避免行驶过程中出现周期性的振动噪音，这一点在实际产品设计中很容易被忽略，建模时特意还原了这个细节，能让后续的仿真分析更贴近实际使用状态。
