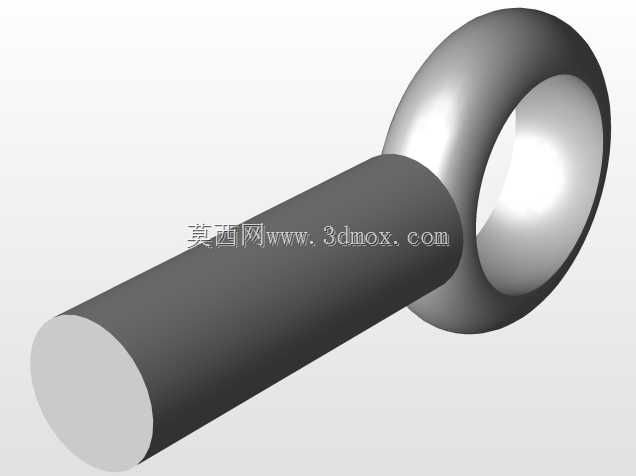

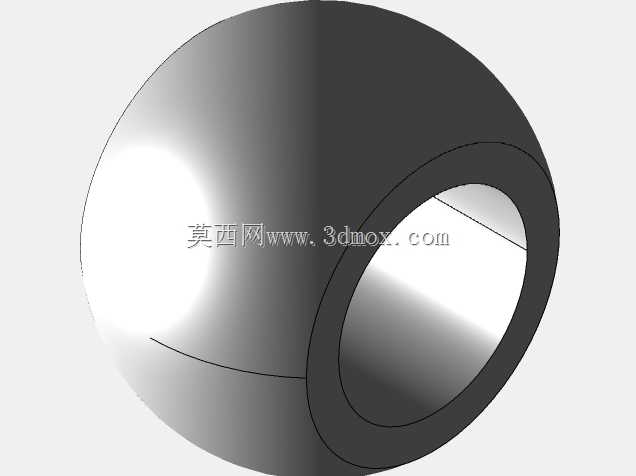

EM规格海姆斯球面连接结构件

这类球面连接结构件，核心应用在流体管路阀组的装配场景中，主要解决阀件安装对接时，车身边缘存在最大未对准量时的绑定补偿问题，避免硬对接带来的装配应力集中，防止管路运行过程中因为应力疲劳出现密封失效、连接松脱的故障。在实际的阀组装配作业里，现场管路的对接公差很难做到完全同轴，尤其是在车载流体系统、工业管路改造项目中，安装基准的偏差、构件焊接后的形变都会带来对接错位，这类带通孔的球面构件，就是依靠球面的自适应转动特性，在允许的角度偏差范围内完成对接绑定，不需要额外加工调整管路走向，大幅降低现场装配的修正工作量。设计过程中，核心围绕间隙适配的目标开展建模，所有关键尺寸都严格取自EM规格表格，其中螺柱长度参数直接决定了连接结构的最大允许错位补偿量，阀体最大直径参数则约束了构件的安装外边界，避免装配后和周边的管路固定件、防护结构产生干涉，钢球尺寸的取值则直接和球面转动的角度范围、密封配合面的接触面积挂钩，尺寸过小会导致接触应力过大，长期运行容易出现球面磨损，尺寸过大则会增加整体结构的重量，同时挤占周边的安装空间。从结构特性来看，构件的球面部分经过精度匹配设计，和配套的密封座接触时能在允许的偏转角度内保持均匀的接触压力，不会因为角度偏转出现局部密封面压合不实的问题，中间的通孔尺寸则匹配对应规格的管路通径，不会因为加装该连接构件造成通流面积缩减，避免带来额外的管路压损。在实际选型应用时，需要先确认对接端的最大错位量，对应选择对应规格的构件，同时要核对安装位置的径向空间是否满足阀体最大直径的安装要求，预留足够的球面转动空间，避免安装后球面被周边构件卡滞，失去错位补偿的能力。这类结构相比传统的刚性法兰连接，不需要在安装时反复调整管路同轴度，尤其适合安装空间受限、对接基准存在偏差的装配场景，在车载液压系统、工业流体输送管路、小型阀组集成模块中都有广泛的应用，建模过程中严格遵循规格表的尺寸链要求，保证各配合尺寸的公差带符合间隙配合的设计要求，既不会因为间隙过大导致连接松旷，也不会因为间隙过小造成装配卡滞、偏转阻力过大的问题。
