适配2.5英寸横梁的热杆钢板弹簧悬架结构

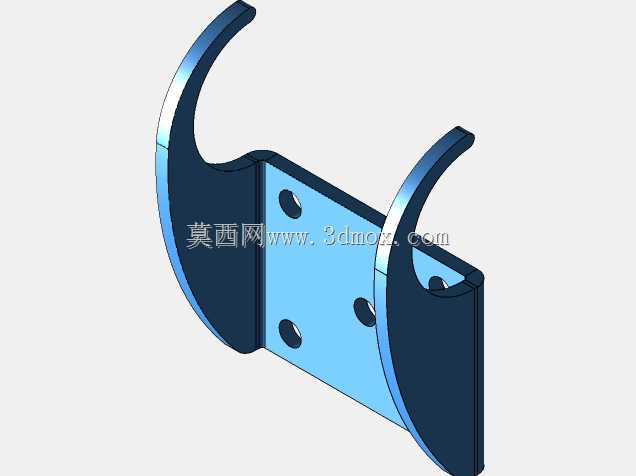

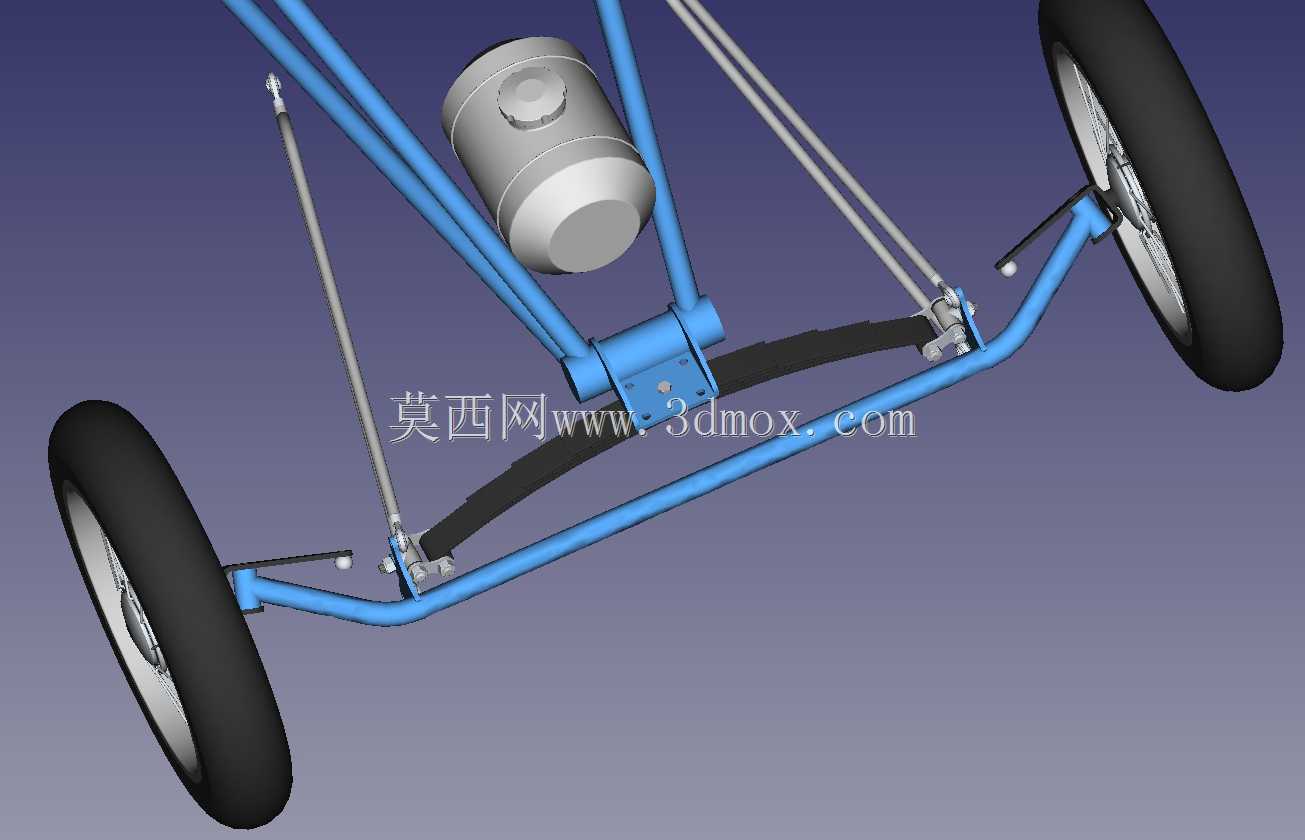

　　这套悬架结构主要面向定制化小型轮式行走设备的前桥缓冲场景，常见于自制轻量化特种作业小车、休闲改装卡丁车、小型场地转运设备的行走系统改造，核心作用是承接车架与前轮之间的载荷传递，同时过滤行驶过程中路面传递的颠簸冲击，避免刚性连接带来的车架变形、连接件疲劳断裂问题。结构设计上采用1又3/4英寸宽度的钢板弹簧作为核心弹性元件，匹配2.5英寸规格的车架横梁安装接口，安装点位的孔位公差控制在行业通用的装配间隙范围内，不需要额外对横梁进行扩孔、焊接改型就能完成适配，大幅降低现场改装的加工难度。从结构布局来看，钢板弹簧通过中部的固定支座与车架横梁刚性连接，两端分别通过铰接吊耳与左右两侧的转向节支臂相连，

　　转向支臂同时集成了转向拉杆安装位与前轮轴固定座，将缓冲功能与转向功能的安装接口集成在同一组构件上，减少了分散零件带来的装配累积误差，也压缩了前桥部分的整体占用空间，适配轮距较窄的小型行走设备布局需求。设计过程中充分考虑了小型设备的载荷特性，钢板弹簧的弧高设定匹配空载状态下的静挠度要求，当设备承载额定范围内的重量时，弹簧变形量刚好处于最佳减震区间，不会出现过硬导致的颠簸弹跳，也不会因为过软导致悬架打底、弹簧片发生塑性变形。转向拉杆的布置角度与钢板弹簧跳动行程做了运动学匹配，当弹簧随路面起伏上下摆动时，不会对转向轮的前束值产生过度干涉，避免行驶过程中出现摆头、轮胎偏磨的问题。安装边界方面，

　　整套结构的横向宽度适配常规小型轮式设备的前轮轮距范围，弹簧支座的安装面与横梁下表面完全贴合，固定螺栓的穿入方向预留了足够的工具操作空间，现场装配时不需要将车架完全抬升就能完成紧固件的拧紧操作。两侧的减震器安装位采用斜向布置，上端连接车架斜撑杆，下端连接转向节支臂，与钢板弹簧形成阻尼配合，能够快速吸收弹簧压缩回弹过程中的多余震动，避免车辆经过颠簸路段后出现持续的余震，提升行驶过程中的操控稳定性。整套结构的构件之间全部采用铰接连接，铰接点预留了润滑脂加注空间，长期使用过程中可以定期加注润滑脂降低铰接销的磨损，延长整套悬架的使用寿命，不需要频繁更换易损连接件。
