家用手动橙子榨汁挤压器结构设计

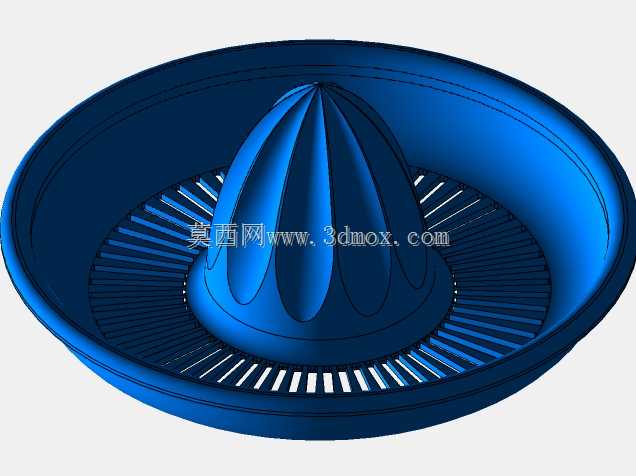

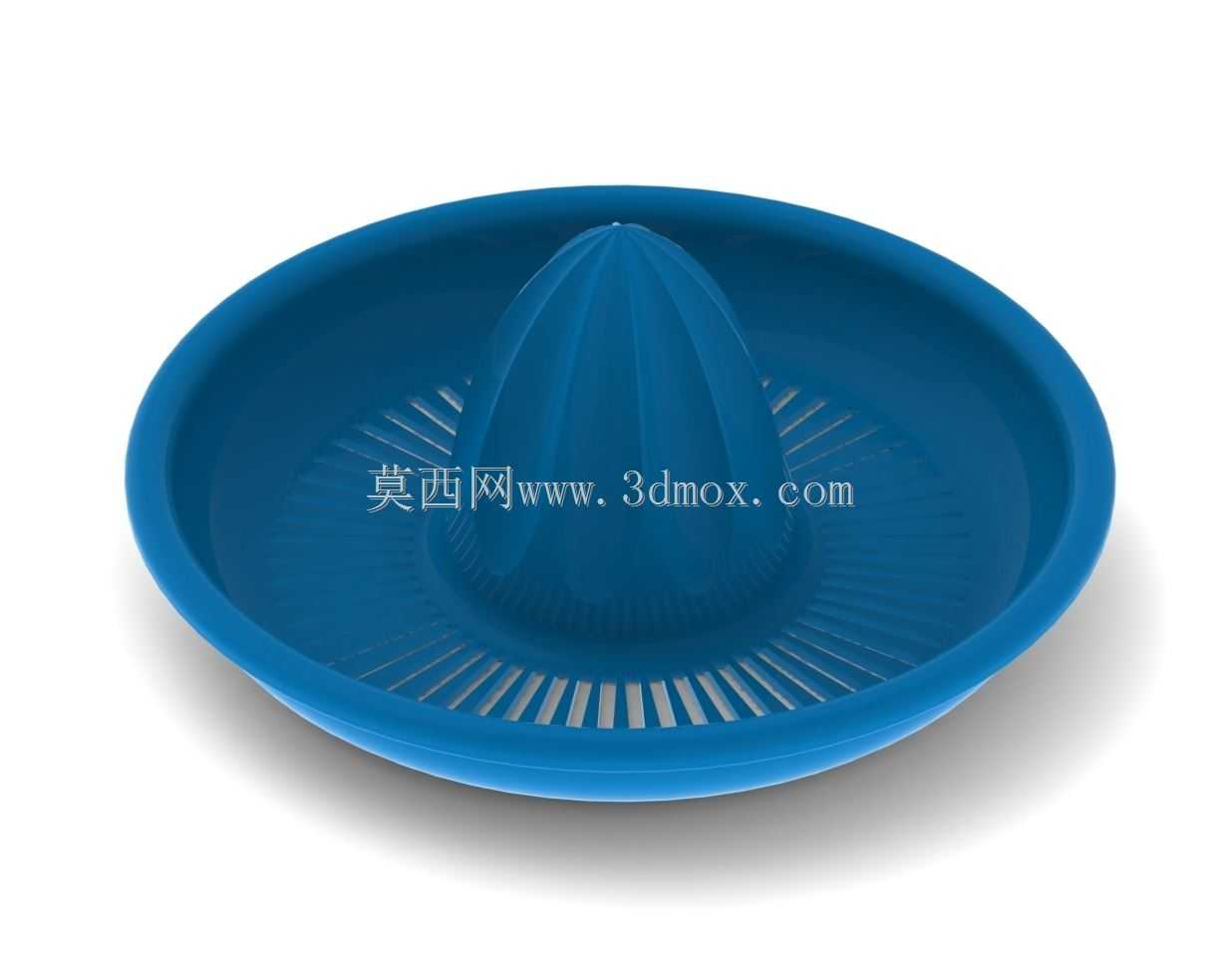

日常鲜榨橙汁的手动操作场景中，这类挤压器的核心作用是通过手动施压，将半颗橙子的果肉挤压出汁，同时完成果籽、粗纤维残渣与果汁的初步分离，无需通电即可完成操作，适配家庭厨房、户外露营、小型饮品摊等无供电或追求低噪音操作的使用场景。从结构设计逻辑来看，中心凸起的锥状榨汁头是核心功能部件，表面均匀分布的竖向凸棱能够在橙子旋转施压的过程中，充分刮擦果肉囊胞，提升出汁率，凸棱的高度与间距经过反复调整，既不会过度刮擦橙皮的白色纤维层导致果汁发苦，也能保证足够的刮擦接触面积，避免果肉残留造成浪费。围绕榨汁头的环形沥汁槽区域，开设了等距排布的狭长沥水缝隙，缝隙宽度控制在1.5mm左右，能够有效阻挡果籽和大块果肉残渣进入下方盛汁区域，同时保证果汁顺畅流下，缝隙的走向沿径向排布，减少果汁在槽面的挂壁残留，降低日常清洗的难度。外围的宽边盛汁盘采用浅盘式结构，盘体边缘做了向上翻起的围边设计，能够容纳单次挤压2-3颗橙子的出汁量，围边高度控制在20mm左右，既可以防止果汁在挤压过程中从边缘溢出，也不会因为盘体过深导致倾倒果汁时出现挂流。整个部件采用一体化注塑成型的结构思路，没有额外的拼接缝隙，避免长期使用后缝隙内残留果汁滋生细菌，榨汁头与盛汁盘的衔接处做了大圆角过渡，不存在清洁死角。从安装与使用边界来看，该挤压器为独立手持使用部件，无需额外固定安装，底部可搭配防滑硅胶垫放置在平整台面即可操作，整体最大外径约180mm，总高度约70mm，占用台面空间极小，日常收纳可直接放入橱柜抽屉或碗架，适配常规家用厨房的收纳空间。设计过程中充分考虑了手持施压的受力特性，盘体边缘做了加厚处理，手动按压橙子时盘体不会出现过度形变，锥状榨汁头的顶部做了圆弧钝化处理，避免操作过程中划伤手部，整体壁厚均匀，注塑成型时不会出现缩痕、翘曲等成型缺陷，量产良率能够得到有效控制。
