工业级开关电源金属外壳结构设计

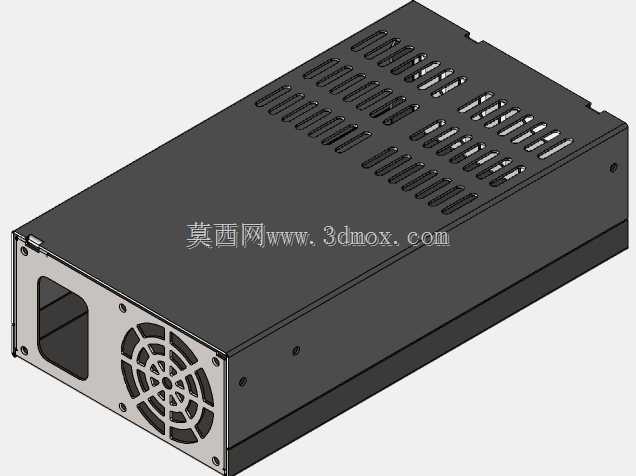

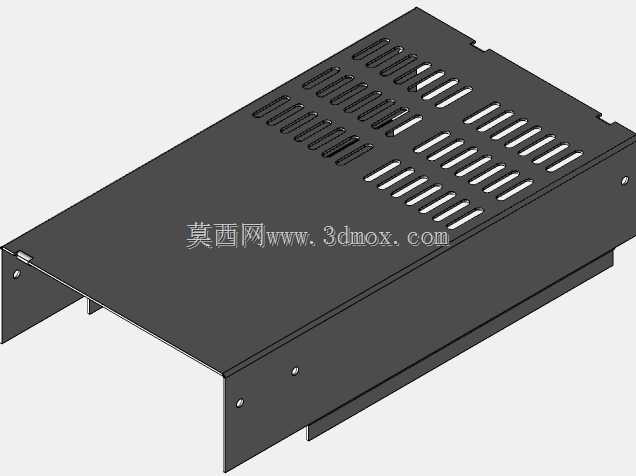

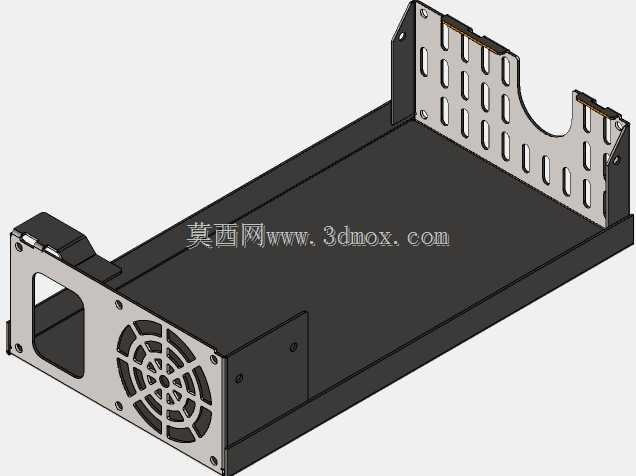

这款开关电源壳体的三维结构设计，核心围绕工业电气配套场景的实际使用需求展开，日常多配套应用在自动化控制柜、工业设备供电回路、小型机电系统的电源转换环节，承担内置功率元件防护、散热导流、安装固定的核心作用。从结构设计逻辑来看，壳体采用一体式折弯钣金主体搭配端板拼接的结构，主体板材选用常规冷轧钢板冲压成型，兼顾结构强度与加工成本控制，表面做黑化喷塑处理，既提升壳体耐锈蚀、耐油污的能力，适配车间多粉尘、多油污的复杂使用环境，也能避免金属壳体导电带来的安全隐患。壳体顶面排布多组平行长条状散热冲孔，冲孔的排布位置完全对应内置功率管、整流桥等发热元件的安装区域，工作时元件产生的热量可通过冲孔自然对流散出，配合端面预留的轴流风扇安装位，可根据电源功率等级选配强制风冷组件，高功率工况下风扇带动气流从端面进风、沿壳体内部风道从顶面冲孔流出，形成完整的散热通路，避免内部元件积热导致的性能衰减。端面的接口预留区域做了下沉式折弯处理，可嵌入安装电源输入输出接线端子、电压调节电位器、状态指示灯等组件，下沉结构能避免外接接线拉扯时直接磕碰端子，提升接线部位的结构可靠性。风扇安装位周边设计了均匀排布的螺丝固定孔，孔位尺寸匹配常规80mm规格轴流风扇的安装孔距，风扇外侧的格栅防护结构与端板一体冲压成型，既可以阻挡大尺寸异物进入壳体内部触碰带电元件，也不会过度阻挡风道影响进风效率。壳体两侧预留了标准化的安装固定孔位，孔位间距符合常规工业电源的安装尺寸规范，既可以通过螺丝直接固定在控制柜内的安装梁上，也能搭配卡扣组件实现导轨式快速安装，适配不同设备的安装空间需求。壳体侧边的拼接折边做了内藏式设计，拼接螺丝从壳体内部锁紧，外表面无突出螺丝头，既可以避免安装过程中螺丝头刮擦线缆或操作人员，也能提升壳体整体的密闭性，减少粉尘从拼接缝隙进入内部的概率。设计过程中充分考虑钣金加工的工艺可行性，所有折弯圆角、冲孔间距都符合常规钣金冲压的工艺要求，无需特殊定制模具即可完成批量加工，壳体的内部空间预留了足够的安规距离，高压区域与低压区域之间可通过内置绝缘隔板实现隔离，满足电气安全的相关设计要求，同时壳体的边角都做了小圆弧钝化处理，避免加工和安装过程中锋利边角造成划伤。
