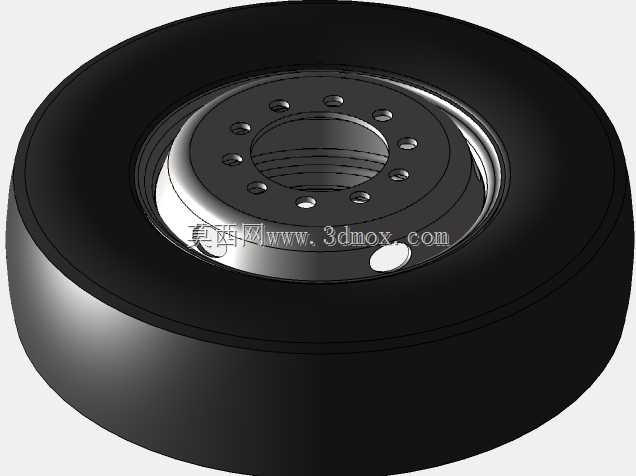

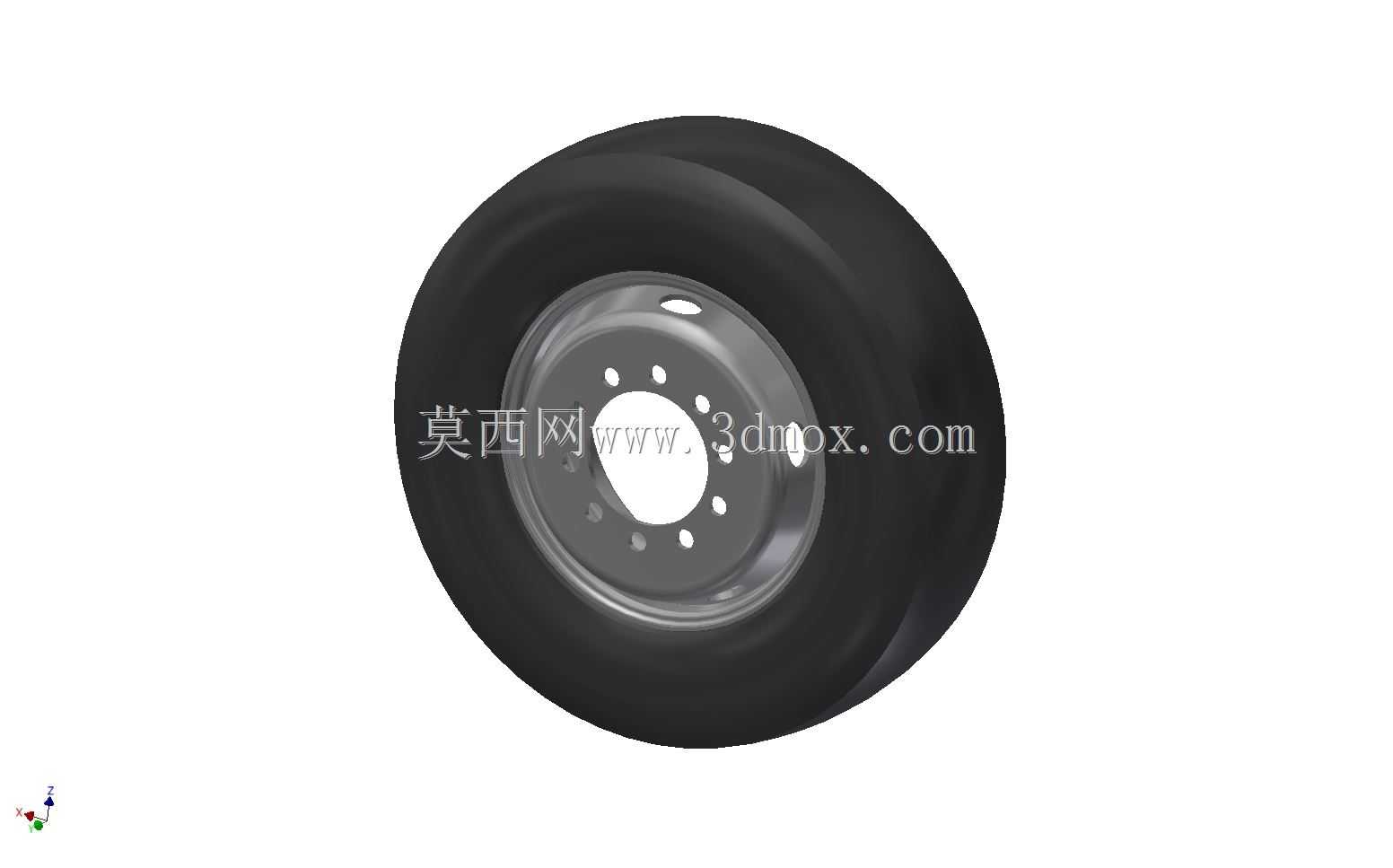

17.5英寸钢制商用车车轮带轮胎总成

在商用车行走系统设计中，车轮与轮胎总成是直接关联行驶安全性、承载能力与路面适配性的核心部件，本次呈现的17.5英寸规格总成，主要适配中型货运车辆、轻型客车以及专用作业车辆的非驱动转向桥或随动桥使用场景，在城市配送、城郊短途运输类车型上应用尤为广泛。从设计逻辑来看，轮辋采用6.75英寸宽度的钢制结构，相比同尺寸铝合金轮辋具备更高的抗冲击韧性，在复杂非铺装路面行驶时，遇到路面凸起、坑洼冲击时不易发生开裂变形，更适配工况多变的商用运输场景。轮辐部分的安装孔采用225mm节圆直径布局，共设置10个直径26mm的螺栓过孔，匹配对应规格的轮毂螺栓时，可保证轮辋与轮毂端面的贴合压力均匀分布，避免高速行驶时出现轮辋抖动、螺栓松动的问题。安装偏移量设置为外部137mm、内部128mm，该参数直接决定了车轮装车后的轮距宽度，以及与转向节、制动鼓、挡泥板等周边部件的安全间隙，设计时需严格核对该尺寸，避免转向过程中轮胎与车架、悬架部件发生运动干涉。配套的235/75R17.5规格轮胎，外径控制在797mm，该尺寸下轮胎的扁平比设定兼顾了承载能力与行驶平顺性，胎侧高度足够过滤路面细碎颠簸，同时较宽的胎面可以提供充足的接地面积，保证制动与转向过程中的抓地力。建模过程中，轮辋的滚压成型曲面、轮辐的冲压沉孔、轮胎的胎面花纹与胎侧弧度均按照实际装配关系做了贴合处理，可直接用于整车总布置的干涉检查、行走系统的运动仿真，也可作为商用车配件选型、维修替换方案演示的数字化参考。在实际设备选型匹配时，除核心安装尺寸外，还需结合车辆的额定轴载、最高行驶车速、常跑路面类型核对轮胎的负荷指数与速度级别，轮辋的材质厚度也需根据承载需求做对应调整，避免出现小尺寸轮辋匹配大载荷的安全隐患。
