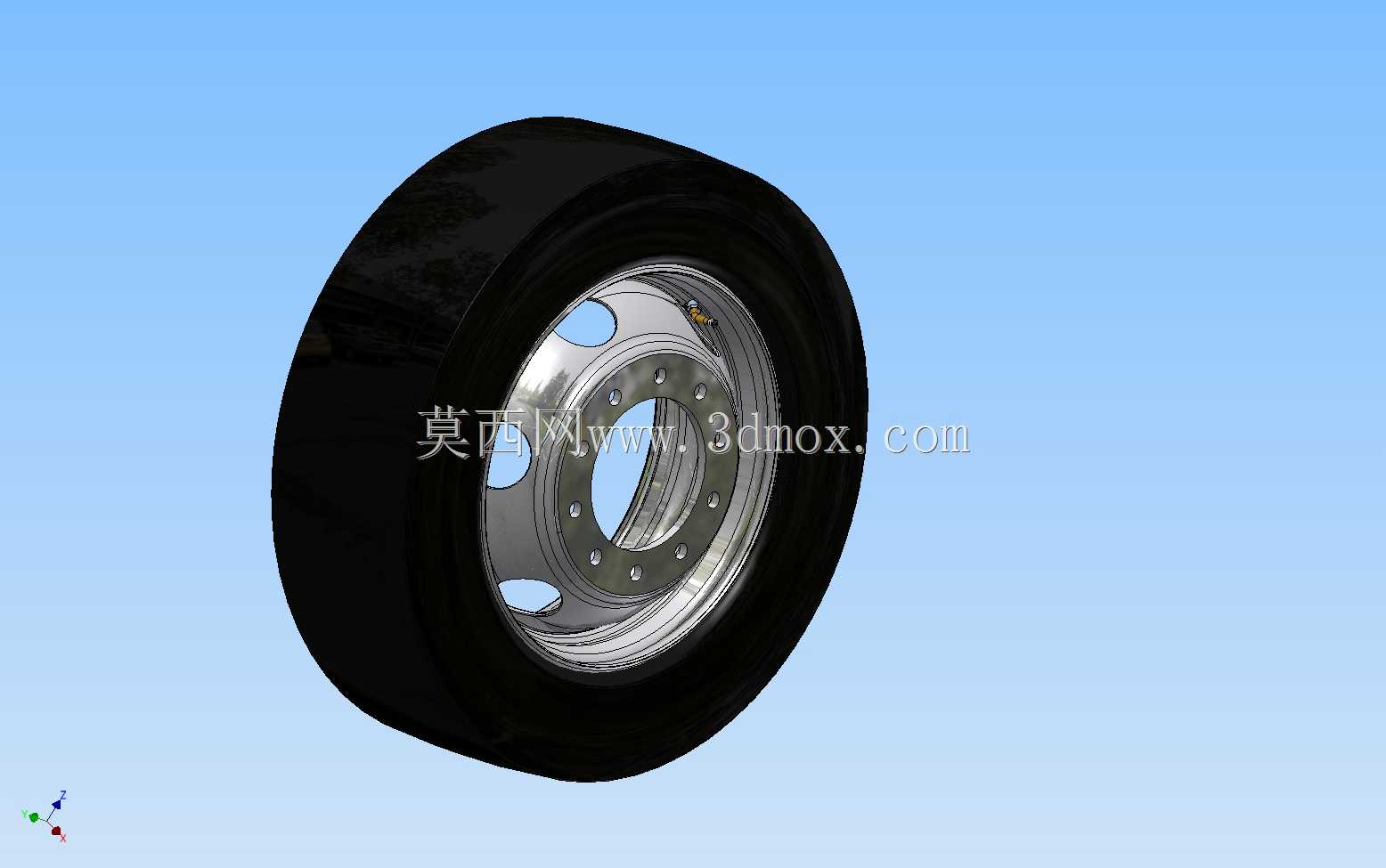

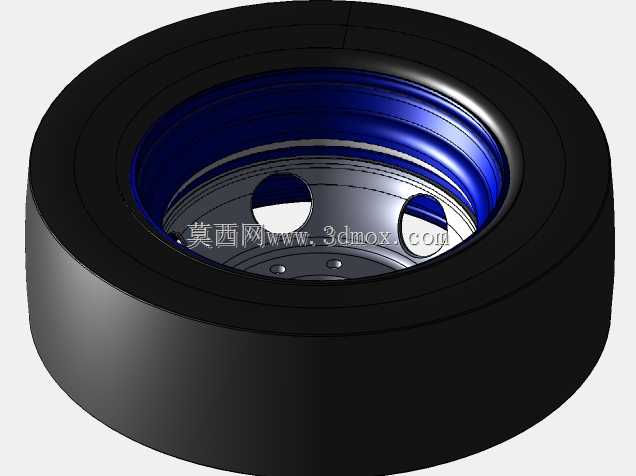

商用车205/65R17.5规格车轮总成结构

在商用车底盘行走系统的选型匹配工作中，车轮总成是直接关联行驶安全性、承载可靠性与运维成本的核心部件，本次呈现的205/65R17.5规格车轮结构，覆盖了轻卡、中短途客运中巴、城市配送专用厢货等多种商用车型的配套场景，这类规格车轮多用于总质量4.5-8吨级的商用车辆，适配城市铺装路面的中低速高频运营场景，兼顾承载能力与燃油经济性表现。从结构设计逻辑来看，该车轮采用橡胶轮胎与钢制轮辋的分体装配结构，轮胎部分为子午线无内胎设计，胎侧扁平比为65，在保证胎面足够接地面积的同时，能过滤铺装路面的细碎颠簸，降低行驶过程中的路噪传递；轮辋部分采用多安装孔的钢制冲压焊接结构，轮辋规格为6x17.5-175-225-10x18，对应的安装孔分布圆直径、中心孔尺寸与螺栓规格，均匹配主流轻卡车桥的轮毂安装接口，安装时可直接与车桥轮毂法兰面对接，无需额外加装转接衬套，适配性较强。设计过程中重点考量了轮辋的受力分布特性，轮辋与轮胎胎圈配合的座圈位置做了加厚滚压处理，避免长期高载荷运行下出现胎圈座变形、轮胎漏气的问题；轮辐部分的通风开孔采用圆弧过渡结构，既可以降低车轮旋转过程中的风阻，也能为制动鼓、制动盘提供足够的通风散热空间，减少连续制动工况下的制动热衰退风险。轮胎的胎面花纹采用纵向主沟加横向细沟的组合设计，纵向主沟负责快速排除路面积水，提升湿滑路面的抓地性能，横向细沟则可以打破胎面与路面之间的水膜，同时提升胎块的刚性，减少频繁起步制动下的胎面异常磨损。从安装边界来看，该车轮的额定静承载能力匹配对应车型的单轮载荷要求，轮胎充气后的外径尺寸与整车轮罩、转向拉杆、悬架部件之间预留了足够的跳动间隙，在车辆满载、悬架最大压缩行程以及转向最大转角工况下，不会出现轮胎与周边部件的运动干涉。在三维建模过程中，完整还原了轮胎的胎侧弧度、胎面花纹细节，以及轮辋的安装孔位、气门嘴预留位置、轮辐的冲压曲面特征，模型的装配关系完全贴合实际生产装配流程，可直接用于底盘总布置的干涉校验、车轮周边部件的结构设计参考，也可用于商用车维修培训的结构演示场景，帮助设计人员与运维人员快速理解该规格车轮的配合关系与安装要点。
