汽车悬架用带缓冲结构减震器结构设计

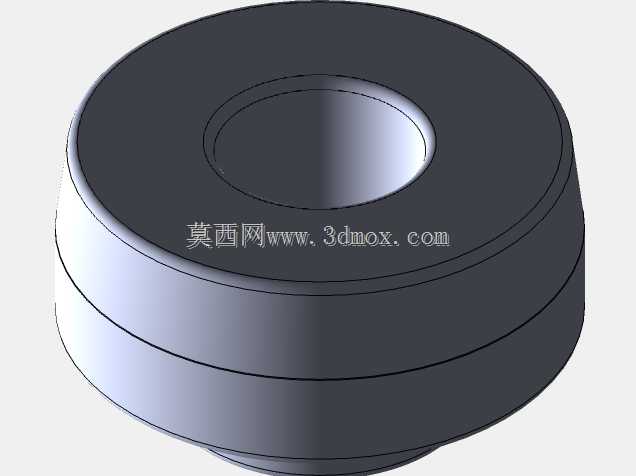

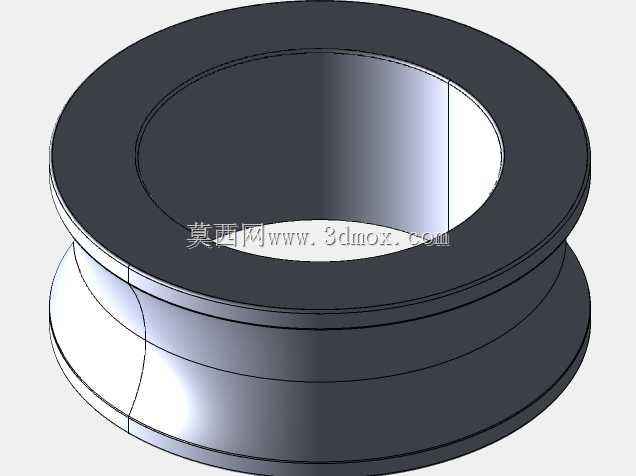

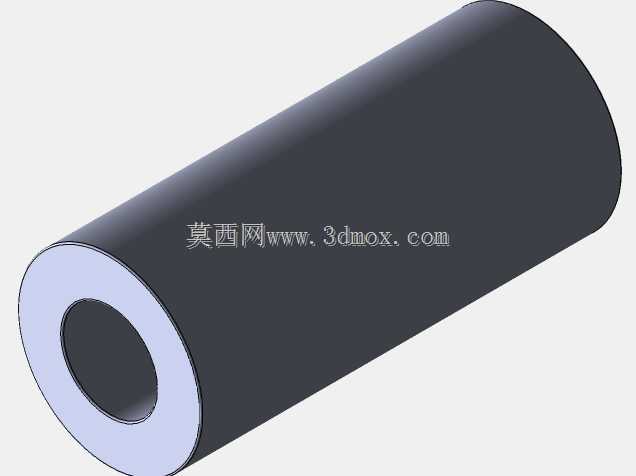

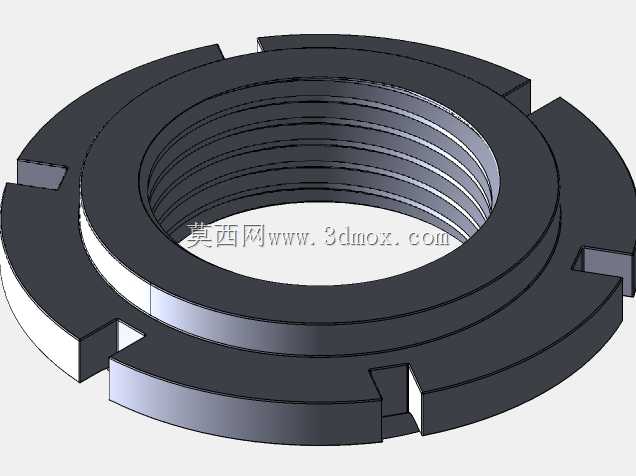

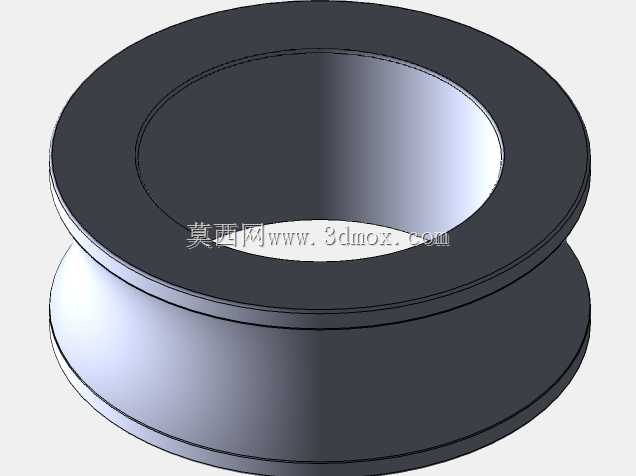

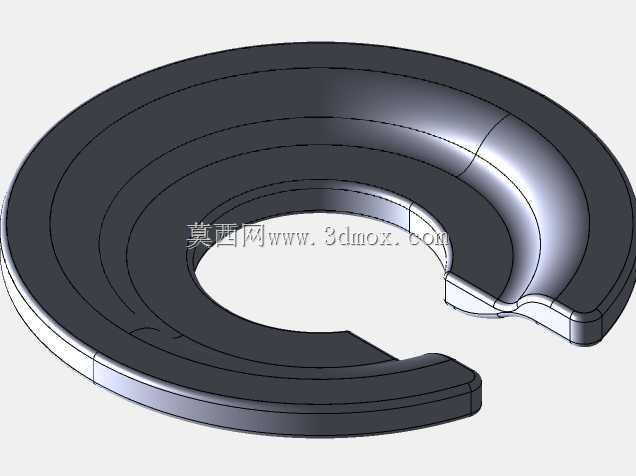

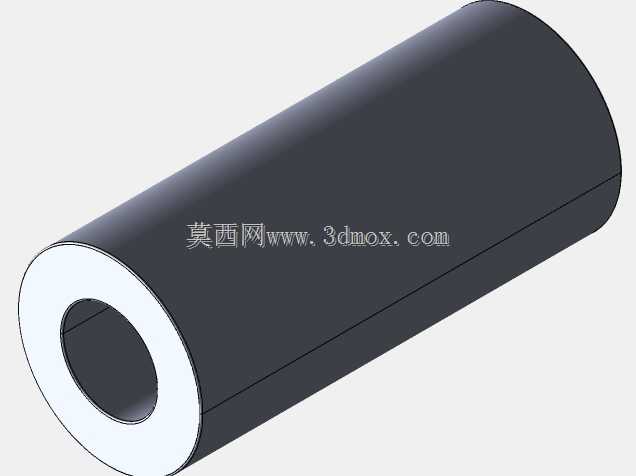

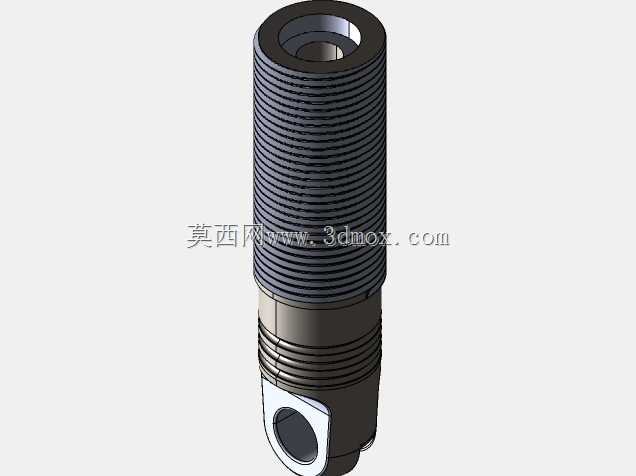

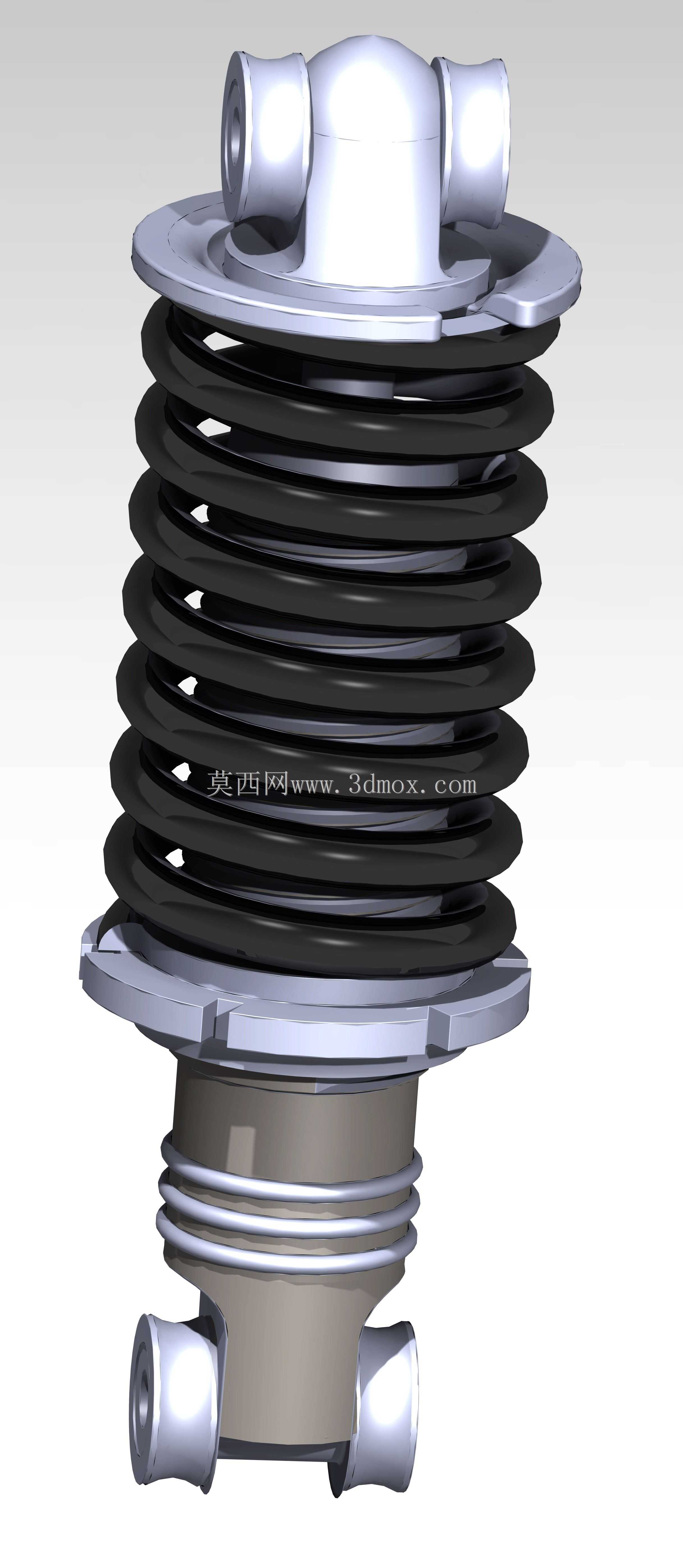

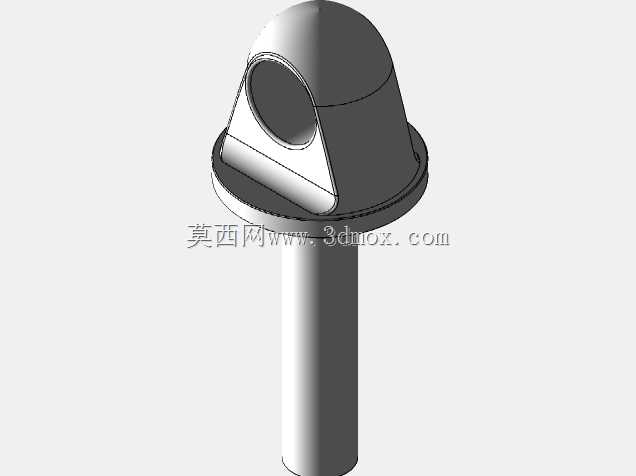

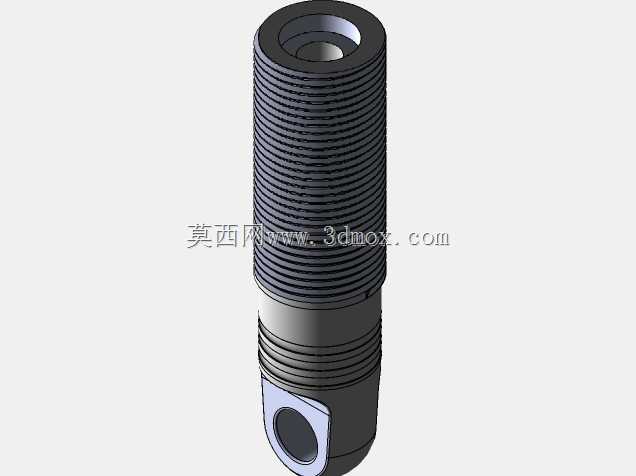

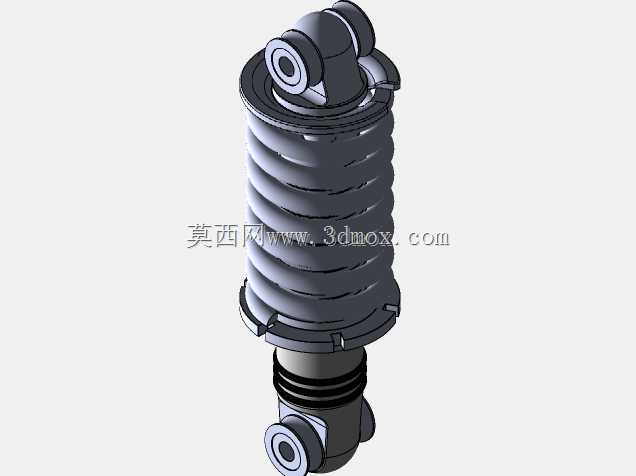

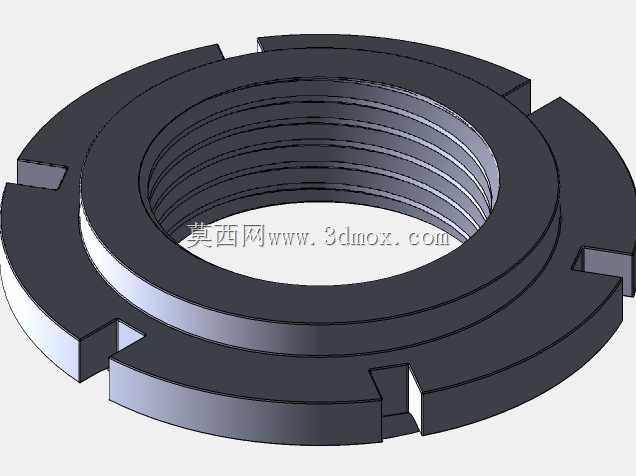

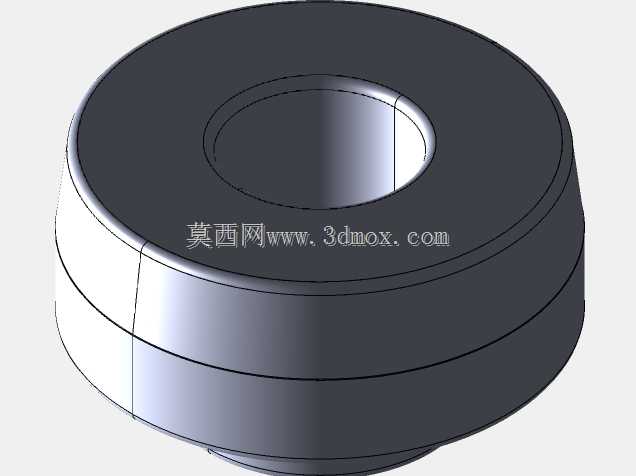

在乘用车辆、商用载货车辆的底盘悬架系统中，减震部件是衔接车架与行走机构、衰减路面冲击振动的核心功能件，本次呈现的减震结构，针对非铺装路面行驶、城市道路频繁启停的工况做了结构适配，区别于传统单筒阻尼减震的结构形式，该结构集成了螺旋弹簧承载与阻尼缓冲的双重功能，可在不额外增加悬架布置空间的前提下，兼顾垂向载荷承载与振动衰减的双重需求。从实际装车的应用场景来看，这类集成式减震结构多用于乘用车的前悬麦弗逊悬架结构、轻型商用车的后悬非独立悬架部位，安装时上下两端的销轴式连接头分别对接车身减震塔座与下摆臂/后桥安装位，上下安装端面的金属压盘做了翻边止口设计，可避免螺旋弹簧在受侧向力时出现移位脱出的问题，中间的波纹式橡胶防护套可阻挡路面泥沙、积水进入阻尼芯体部位，延长内部密封件与阻尼介质的使用寿命。设计过程中，螺旋弹簧的圈径、节距、线径参数经过匹配调校，针对空载、满载状态下的弹簧刚度做了线性区间优化，避免车辆过弯时侧倾过大、经过减速带时冲击直接传递到车身的问题，上下连接头的球头式销轴结构可适配悬架跳动时的角度变化，减少连接部位的刚性应力集中，阻尼段的多级密封结构可适应-40℃到80℃的环境温度区间，避免低温下阻尼性能衰减、高温下阻尼油液渗漏的问题。从安装边界来看，该减震器的最大压缩长度、最大伸长长度匹配主流A级乘用车的悬架行程参数，上端连接头的中心距、下端销轴的直径尺寸符合通用车型的安装接口规范，不需要对车身安装位做额外改型即可直接适配替换，弹簧外侧的金属限位盘可在悬架达到最大压缩行程时提供硬限位，避免阻尼芯体被冲击击穿。日常车辆行驶过程中，路面传递的冲击首先由螺旋弹簧吸收存储弹性势能，再通过阻尼芯体的节流作用将振动能量转化为热能耗散，避免弹簧持续往复弹跳影响车辆操控稳定性与乘坐舒适性，集成式的结构设计减少了悬架系统的单独零件数量，降低了总装环节的装配复杂度，同时也减少了后期维护的故障点，对于底盘开发阶段的结构选型、维修替换环节的配件适配都有较强的参考价值，建模过程中对弹簧的螺旋升角、阻尼筒的台阶配合尺寸、连接头的安装角度都做了1:1的参数还原，可直接用于悬架系统的运动干涉校核、装配模拟验证工作。
