立式进料粉碎处理设备结构设计

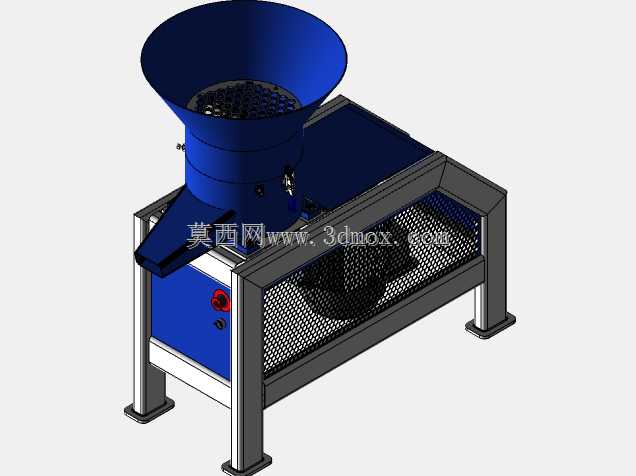

这款立式进料的粉碎处理设备，主要面向农林废弃物、轻质工业边角料的破碎减容场景，在生物质原料预处理、小型加工厂废料回收、园林残枝处理等工况下都能适配。设备顶部采用大口径喇叭形进料斗，斗体内置格栅初步拦截超大尺寸物料，避免进料卡滞，进料口的扩口设计能降低人工上料的对位难度，配合斗体下部的缩颈结构，可引导物料垂直落入粉碎腔，减少物料飞溅外溢的可能。机架采用方管焊接框架结构，四支支撑脚底部带安装调平垫板，可直接通过膨胀螺栓固定在硬化混凝土地面，安装时需预留机身四周不小于六十厘米的操作维护空间，方便日常检查筛网磨损情况、清理卡滞物料。机身侧面的防护网采用冲孔钢板材质，既可以观察内部粉碎组件的运行状态，也能阻挡破碎过程中物料碎屑飞出，同时保证设备运行时的散热通风，避免腔体内部温度过高影响物料处理效果。设备侧下方设置倾斜出料导槽，粉碎完成的物料可顺着导槽直接落入收集袋或者输送设备上，无需额外配置转接出料机构，简化了配套生产线的布局难度。设计时将动力传动组件布置在机架下部的封闭腔体内，与上部粉碎工作区做物理分隔，避免粉碎产生的粉尘进入传动部件造成磨损，延长核心传动件的使用寿命。设备侧面设置的操作开关与急停按钮布置在人体站立操作的舒适高度，无需弯腰即可完成启停操作，符合人机工程学的操作要求。粉碎腔内部的动刀与定刀间隙可通过调节螺栓微调，能根据待处理物料的硬度、破碎粒径要求调整间隙大小，适配不同的处理需求，比如处理较软的秸秆类物料时可适当放大间隙提升处理效率，处理硬质塑料边角料时缩小间隙保证破碎粒径均匀。整机的重心集中在机架中下部，运行时的振动幅度较小，无需额外做混凝土减震基础，普通硬化地面即可满足安装使用要求，适合小型加工站点、个体经营户的场地使用条件。
