小型塑料粉碎处理设备三维结构设计

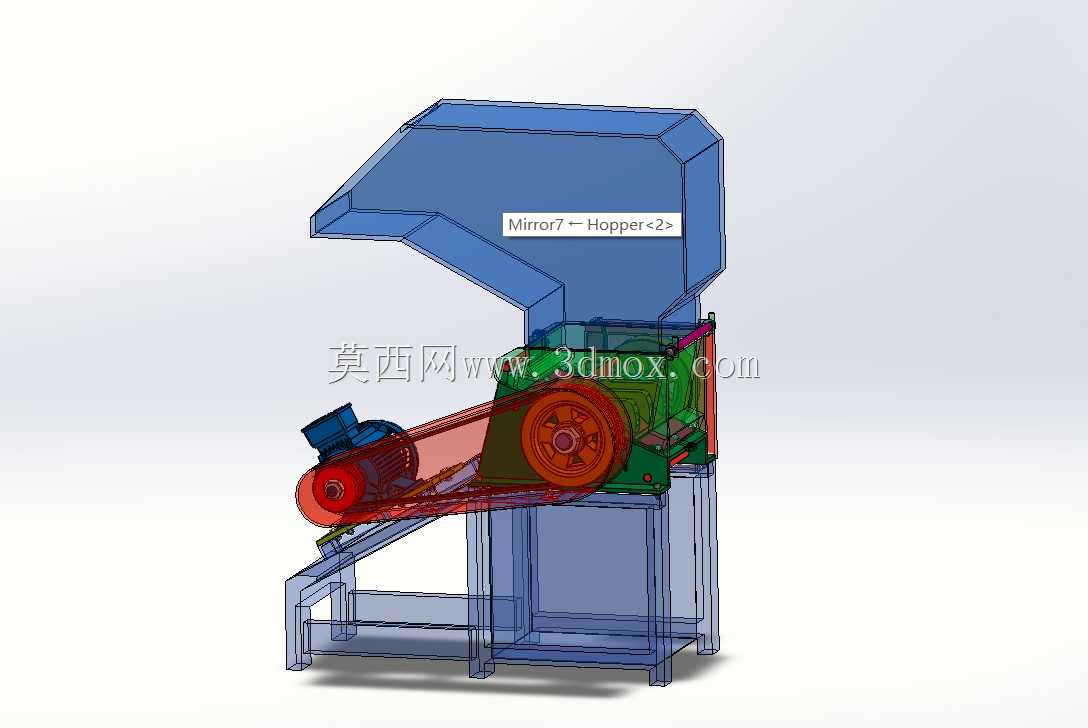

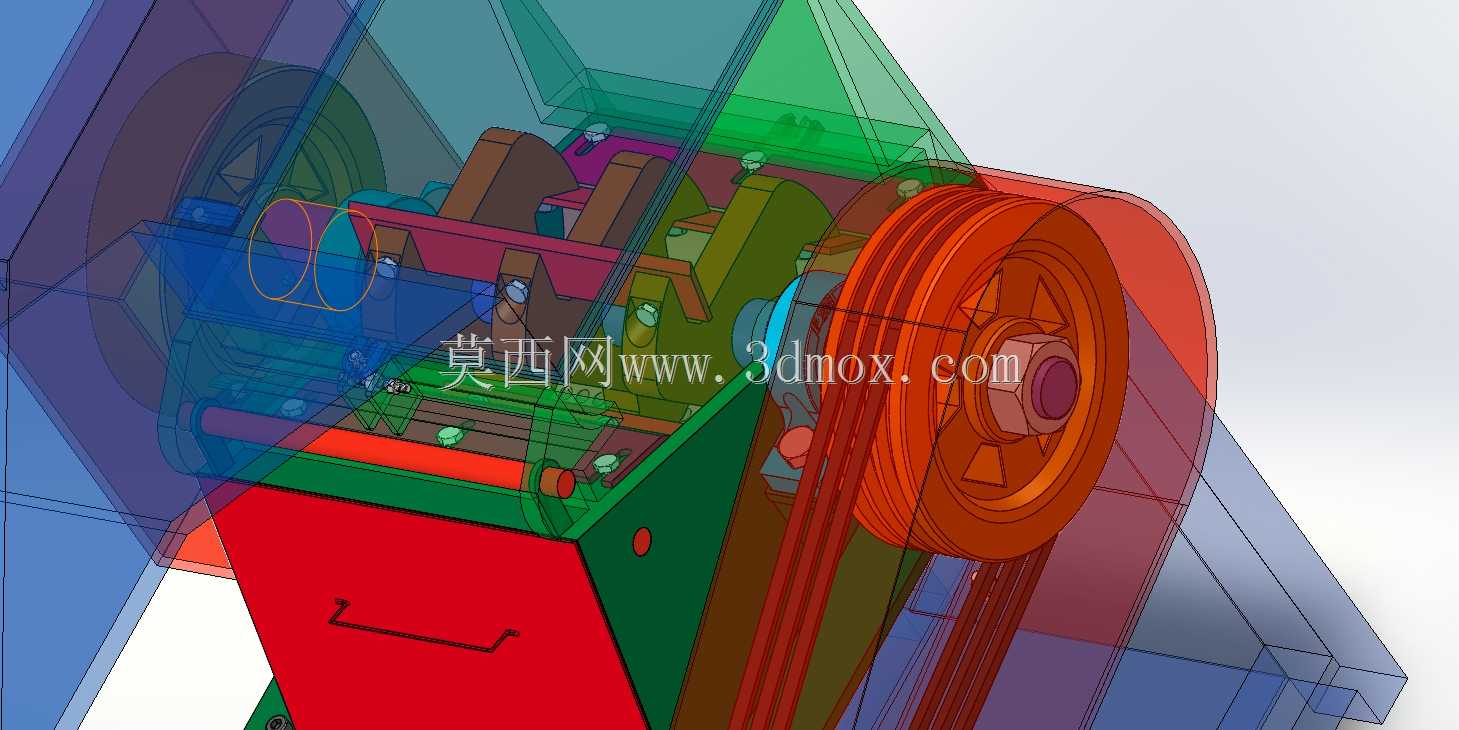

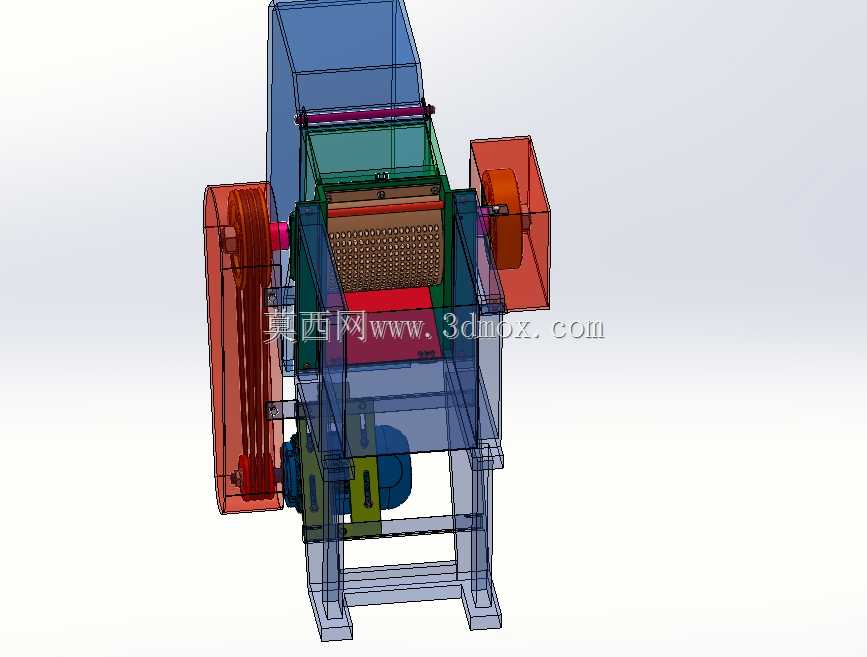

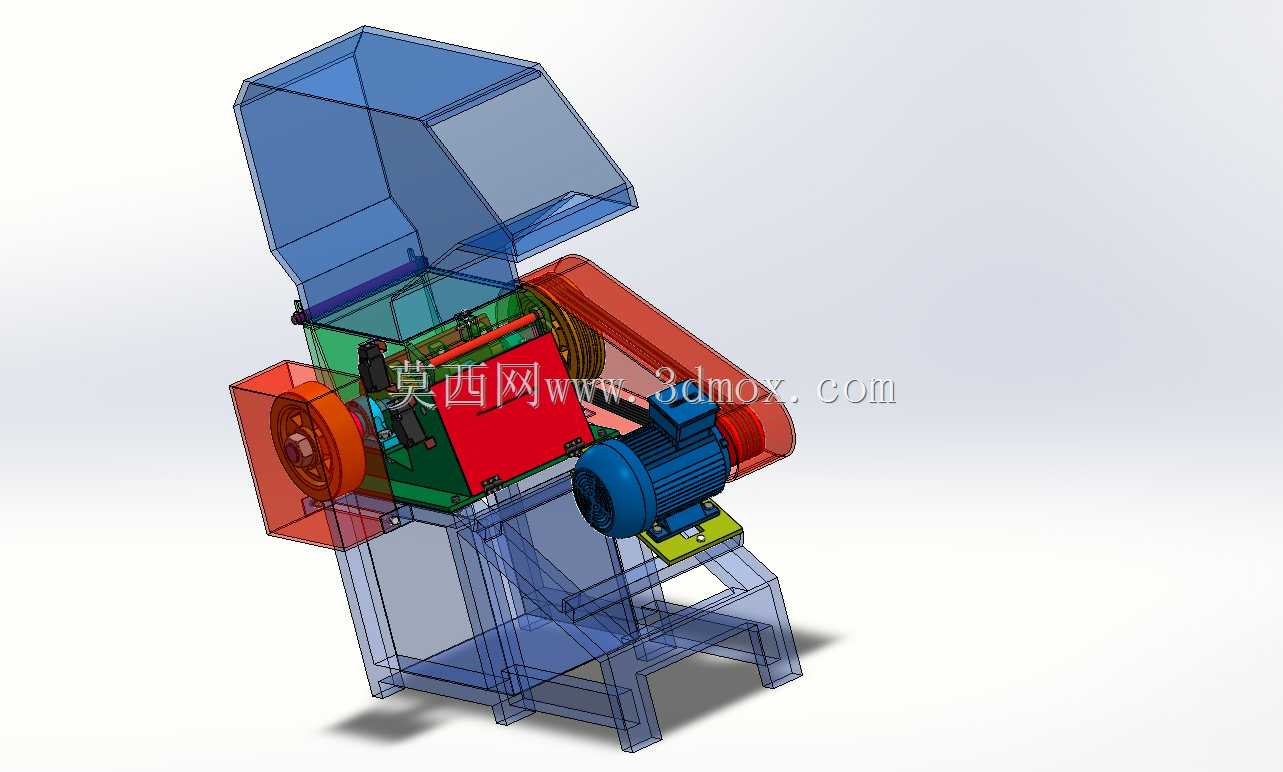

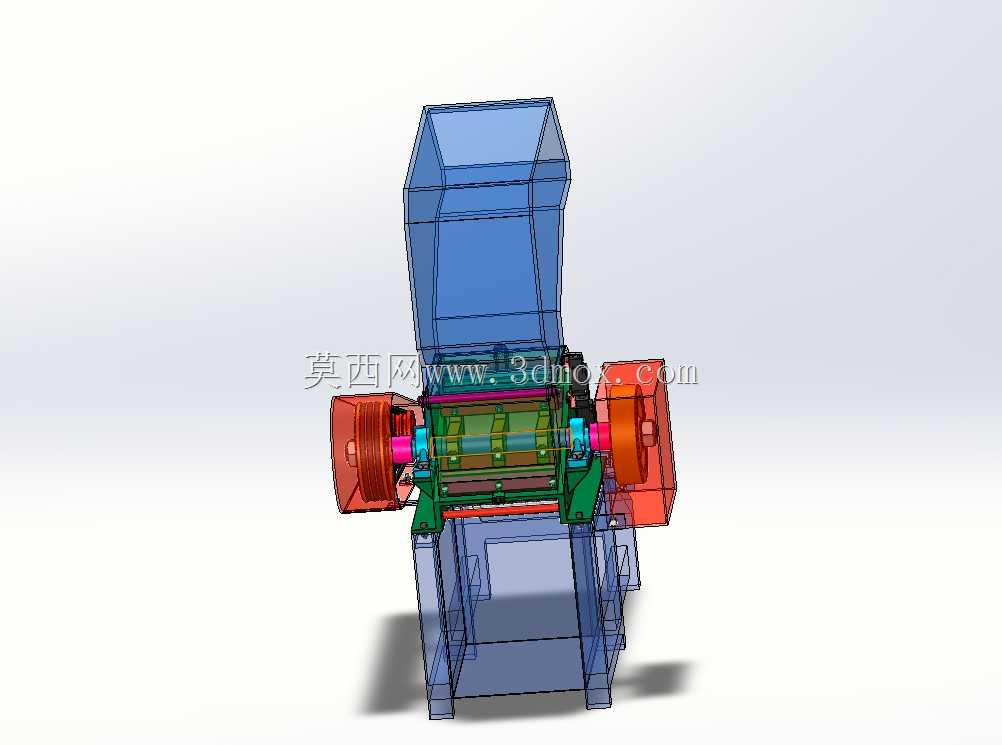

这款塑料粉碎设备主要面向注塑车间边角料回收、小型废塑料预处理场景，可处理注塑浇口料、不良塑胶件、轻薄塑料包装废料等常见废塑物料，将大块废塑剪切破碎为粒径均匀的小颗粒，方便后续回料挤出造粒，直接降低生产环节的原料损耗。从结构布局来看，设备采用上方倾斜进料斗的设计，进料斗做了大角度敞口与透明防护结构，既方便操作人员投料，也能实时观察内部进料状态，避免物料卡堵同时防止破碎过程中碎料飞溅伤人；破碎腔主体采用侧开式检修结构，日常更换刀片、清理腔体积料时无需完全拆解上盖，能大幅缩短设备维护的停机时间。传动部分采用电机带轮减速驱动刀轴的方案，相比齿轮直驱结构，带传动能在遇到过硬异物卡滞时通过皮带打滑缓冲冲击，保护刀轴与电机不受刚性冲击损坏，电机安装位设置了可调节张紧的滑轨结构，后期更换皮带、调整传动张紧度时操作便捷，无需额外拆解周边护罩。设备底部采用方管焊接的一体式机架，机架底部预留了地脚螺栓安装孔，可直接固定在车间水泥地面上，也可搭配移动脚轮实现工位间灵活转场；机架上方的接料腔为倾斜溜槽结构，破碎完成的物料可顺着溜槽直接落入下方接料袋或输送料道，无需额外设置接料输送装置。刀组部分采用动刀与定刀配合的剪切结构，动刀沿刀轴螺旋排布，破碎过程中刀轴受力均匀，运转时振动更小，相比直排刀组能有效降低设备运行噪音；定刀采用可调节安装结构，刀片磨损后可通过调整定刀与动刀的间隙保持剪切效率，无需频繁更换整组刀片。整机的安全防护设计覆盖了所有传动外露部位，带轮外侧设置了全封闭金属护罩，进料腔内部设置了防反弹挡帘，避免操作人员投料时被反弹的碎料划伤；电气控制盒设置在机架侧方易操作位置，设置了过载保护、急停按钮，遇到卡料时可快速切断电源，避免电机长时间堵转烧毁。从安装边界来看，设备整体占地尺寸适配小型车间的边角工位，进料高度符合人工站立投料的人体工程学高度，无需额外搭建投料平台，普通三相工业供电即可驱动，不需要配套复杂的辅助管线，适合中小型塑胶加工企业、废品回收站点作为废塑预处理的前端设备使用。
