农用南瓜坚果破碎处理设备结构设计

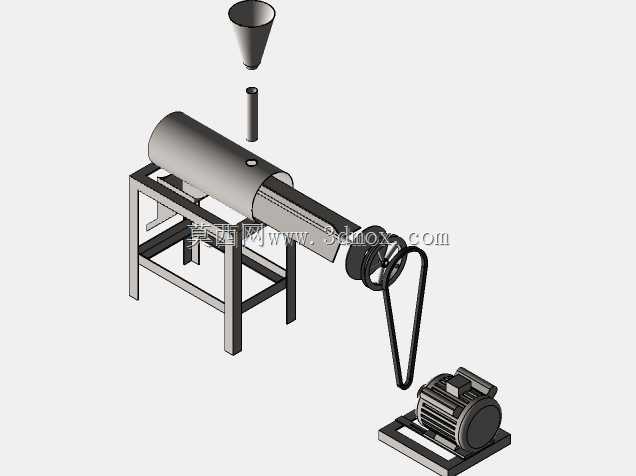

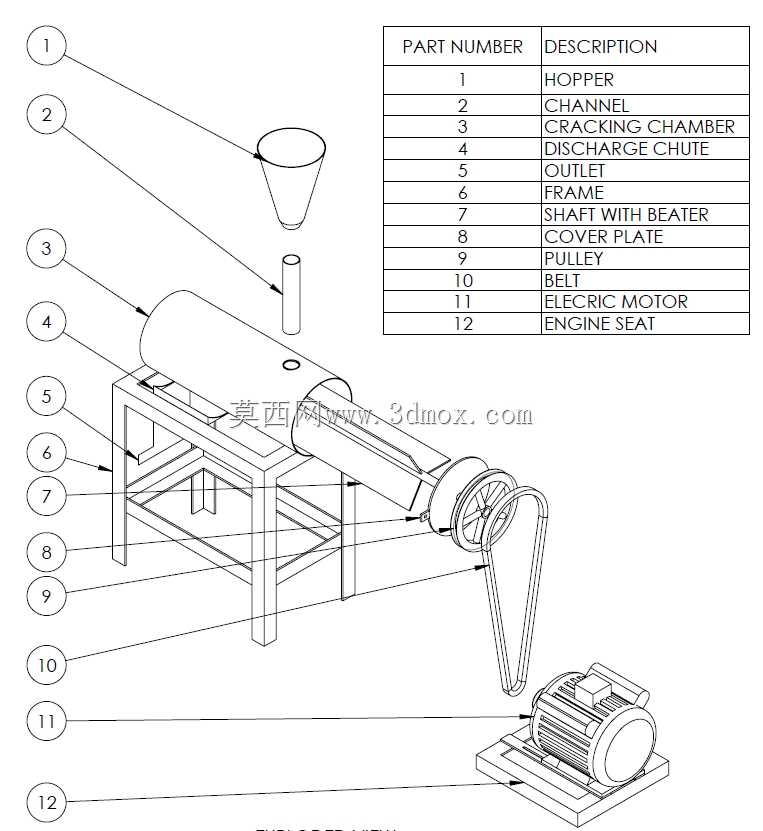

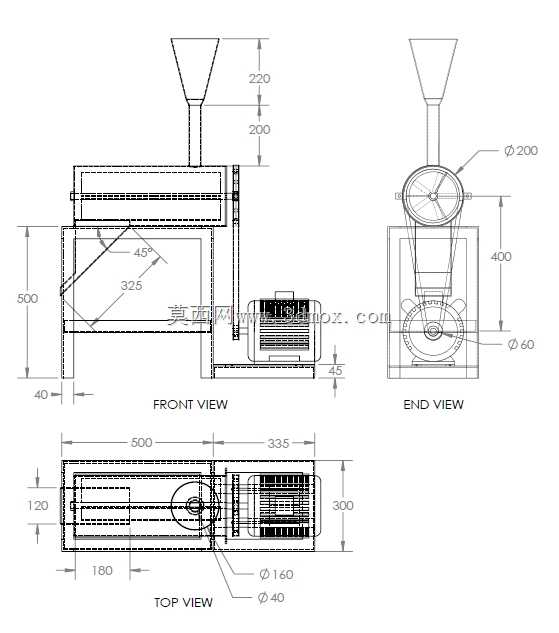

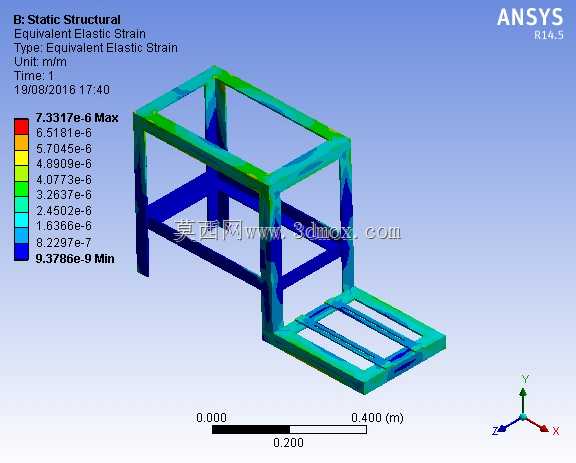

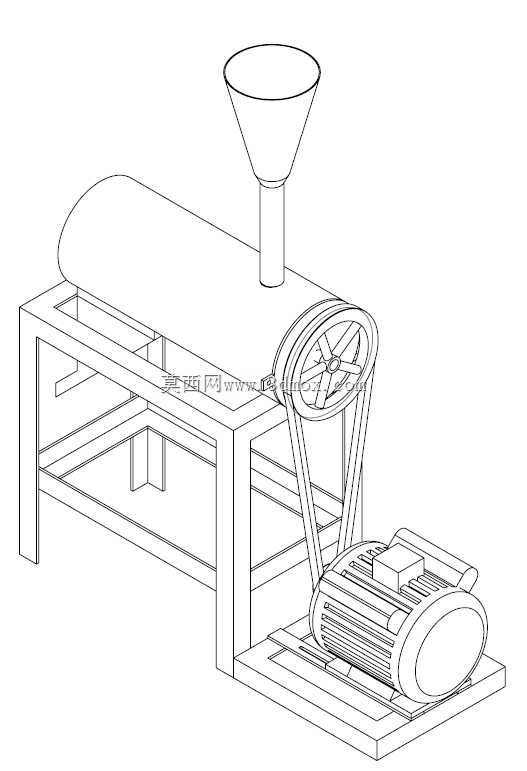

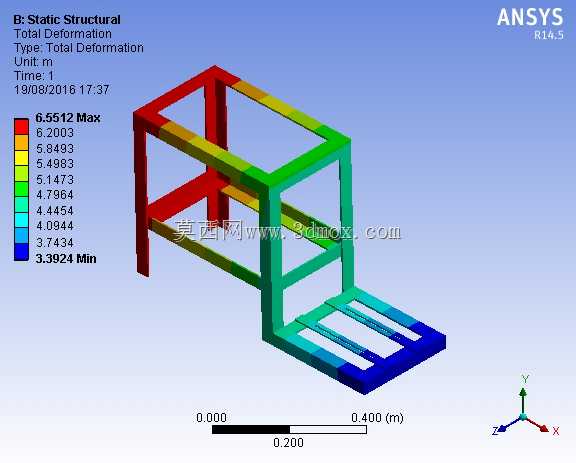

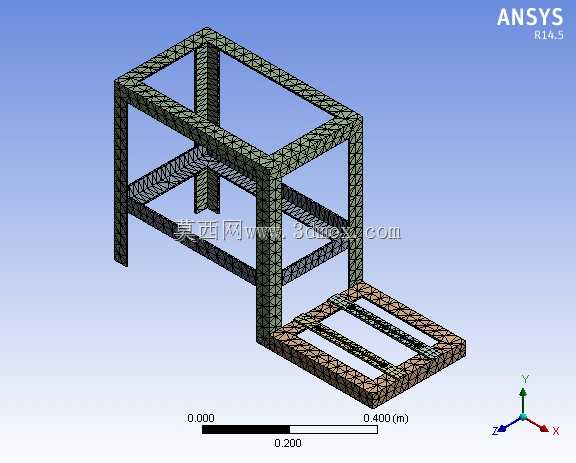

这款破碎设备主要面向农产品初加工场景，可同时适配南瓜籽预处理、带壳坚果破壳两类作业需求，在县域级农产品加工坊、小型食品加工厂的原料预处理工段应用广泛。设备采用卧式辊压破碎结构设计，顶部设置锥形进料斗，可承接人工倒料或上游输送设备的来料，进料斗的锥角设计经过反复校核，能避免南瓜瓤块、带壳坚果进料时出现架桥堵料的问题，物料依靠自重可顺畅进入破碎腔内部。破碎腔采用卧式布置的对辊结构，辊面根据处理物料的不同可做适配调整，处理南瓜原料时可更换带凸棱的辊面，在破碎南瓜果肉的同时避免南瓜籽被过度碾碎，处理坚果类物料时可更换光面或带浅槽的辊面，通过调整辊间隙控制破壳率，减少果仁破损。动力端采用电机带轮传动结构，通过三角带将电机动力传递至破碎辊主轴，带轮外侧设置安全防护罩，避免作业过程中人员误触或杂物卷入传动部件，同时带传动具备过载缓冲特性，当进料量突增或混入少量硬质异物时，可通过皮带打滑保护核心破碎部件不受刚性冲击损坏。设备整体采用方管焊接机架作为承载主体，机架底部预留地脚安装孔，可直接固定在水泥作业平台上，安装时需保证机架水平度偏差不超过千分之二，避免长期运行出现辊轴偏磨、轴承发热的问题。整机的安装边界长度约1200mm，宽度约600mm，进料斗顶端距安装面高度约1100mm，适配常规车间的作业空间与人工操作高度，无需额外搭建操作平台。设计过程中重点考虑了日常维护的便捷性，破碎腔侧盖采用快拆螺栓固定，更换辊面、清理腔体内残留物料时无需拆卸整体进料结构，日常运维的拆装效率较高；传动端的轴承座采用外置式设计，加注润滑脂时无需拆解设备外壳，可直接通过注油嘴完成定期保养。设备出料端设置在破碎腔下方，可直接对接收集筐或下游输送设备，破碎后的物料可直接进入后续筛分、分选工段，无需额外转运输送。在结构强度校核阶段，对机架承载部位、破碎辊主轴做了载荷验算，可满足连续8小时作业的强度要求，适配小型加工点的日常生产负荷。
