汽车转向系统方向控制机构三维设计

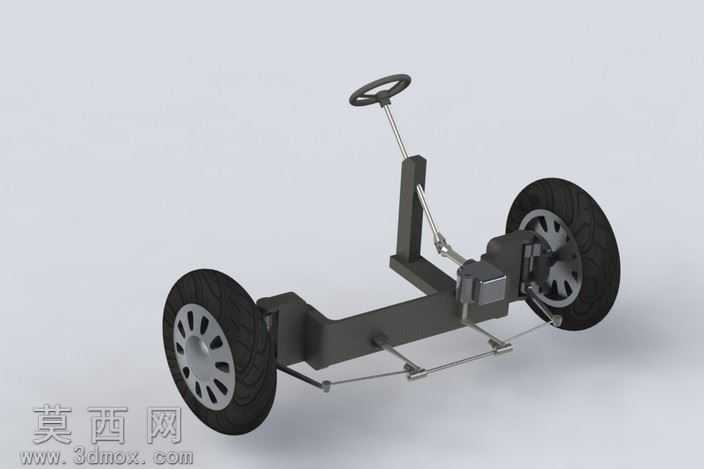

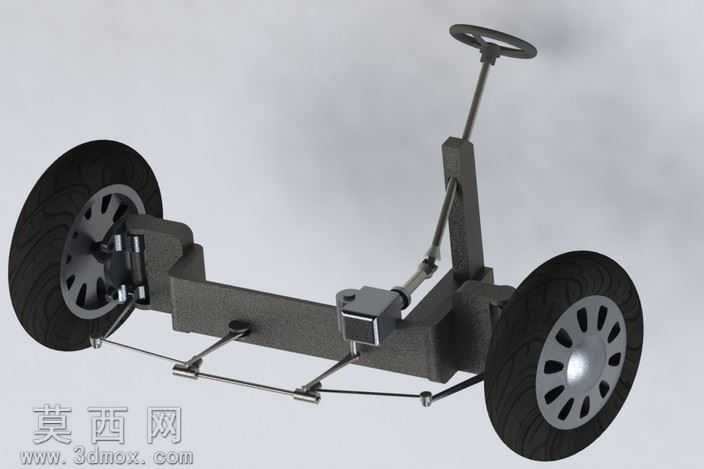

本作品为汽车转向系统的方向控制机构三维建模成果，建模过程依托三维设计软件完成，整体采用自下而上的装配建模思路，先逐一完成单个零部件的参数化建模，再按照实际装配约束完成整体拼接，确保各部件的运动干涉校验符合真实机械运动逻辑。建模阶段首先对转向盘进行建模，还原环形盘体与中心连接基座的曲面造型，通过曲面放样、圆角过渡处理盘体的握持曲面，保证曲面顺滑无棱角；转向柱部分采用拉伸、凸台切除命令完成柱体与万向节连接结构的建模，还原柱体的分段连接结构，预留出与转向摇臂的铰接安装位。转向梯形结构是本模型的核心部分，建模时严格按照阿克曼转向几何的参数设定，完成转向摇臂、转向直拉杆、横拉杆、转向节臂的独立建模，各杆件的铰接位置均设置了同轴心配合约束，同时添加了机械限位的碰撞检测参数，模拟转向时的最大转角限制，避免运动过程中出现部件穿模问题。车轮部分还原了橡胶轮胎的胎面纹理与钢制轮毂的辐条造型，轮胎部分采用曲面加厚配合纹理贴图模拟橡胶材质的粗糙质感，轮毂部分通过金属材质参数设置，还原钢制部件的哑光金属光泽，同时对轮毂与转向节的连接轴承位置做了简化建模，保留核心装配结构。渲染阶段采用工作室环境光源，通过三点布光法突出机构的结构层次，主光源从侧上方投射，勾勒出杆件的轮廓线条，辅助光源补全暗部细节，避免金属部件出现死黑区域，地面添加浅灰色哑光平面承接阴影，增强模型的立体感。材质分配上，车架主体采用深灰色哑光金属材质模拟钢制车架的喷涂效果，转向传动杆件采用亮银色金属材质区分加工面与非加工面，轮胎采用深黑色带细微凹凸质感的橡胶材质，转向盘采用黑色哑光塑料材质，不同材质的参数调整严格匹配真实部件的物理质感，让整体模型的视觉呈现更贴近实物效果。设计过程中重点校验了转向时左右车轮的转角差，通过软件的运动仿真模块模拟转向操作，验证横拉杆长度、转向节臂角度的参数合理性，确保转向过程中车轮不会出现侧滑趋势，整体结构完整还原了汽车转向机构的核心传动逻辑，可用于汽车底盘结构教学、转向系统原理演示等场景。
