金属线材副曲线成型导向调节机构

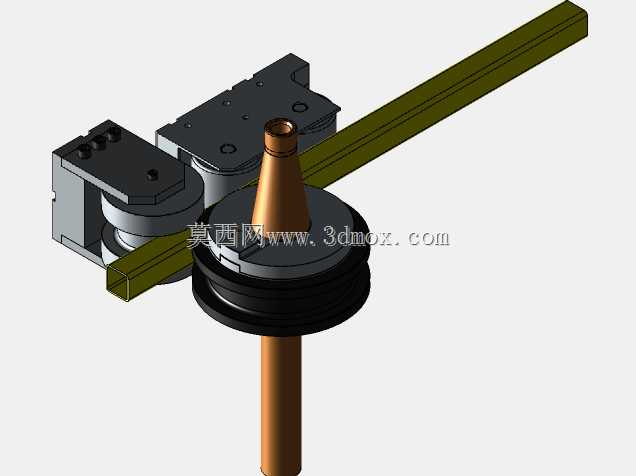

这套机构主要应用于金属线材、细棒材的冷弯成型、送进导向工序，常见于五金制品加工、线材弯折设备、金属网编织设备的送料段，核心作用是在金属线材连续送进过程中，通过锥面导向轮与双侧夹持模组的配合，修正线材自身的内应力弯曲，让线材沿预设的副曲线轨迹稳定送进，避免送料过程中出现跑偏、翘曲、表面划伤的问题，保障后续弯折、裁切、冲压工序的尺寸精度。从结构设计来看，底部的锥台形导向轮采用锥面过渡结构，轮槽做了圆弧倒角处理，不会刮伤金属线材表面，轮体通过中心轴与下方的支撑座连接，支撑座内置轴承组件，可随线材送进顺畅转动，降低送进过程的摩擦阻力。双侧的夹持模组采用对称式布局，每个模组都带有可调节的压块，压块与导向轮的间隙可以根据加工线材的直径进行微调，适配不同线径的加工需求，压块表面做了淬火硬化处理，长期与金属线材摩擦也不会出现过快磨损，延长部件的使用寿命。横向布置的长条形导轨作为线材送进的侧向定位基准，导轨的导向面与导向轮的切线方向严格对齐，保证线材离开导向轮后能沿直线方向稳定送进，导轨采用槽型截面结构，既可以对线材形成侧向约束，又不会过度包裹线材造成送进阻力过大。安装层面，整套机构的安装基准为底部支撑座的下平面，安装时需要保证导向轮的中心轴线与线材送进方向垂直，双侧夹持模组的对称面与送料中心线重合，横向导轨的上平面与导向轮的出线切线高度保持一致，安装偏差控制在0.05mm以内才能保证导向精度。实际生产中，这套机构可以单独作为线材调直导向单元使用，也可以多组串联布置，针对不同弯曲度的线材进行多级矫直，相比普通的平面导向轮，副曲线结构的导向轮能更好地适配圆形截面线材的周向受力，避免线材在送进过程中出现扭转，对于硬度较高的弹簧钢丝、铜棒、铝棒都有较好的适配性，夹持模组的压块可以根据加工材质更换不同的材质，比如加工软质铝线时可以更换尼龙压块，避免压伤线材表面，加工硬质钢丝时使用硬质合金压块提升耐磨性。
