地埋式旋转草坪灌溉喷头结构设计

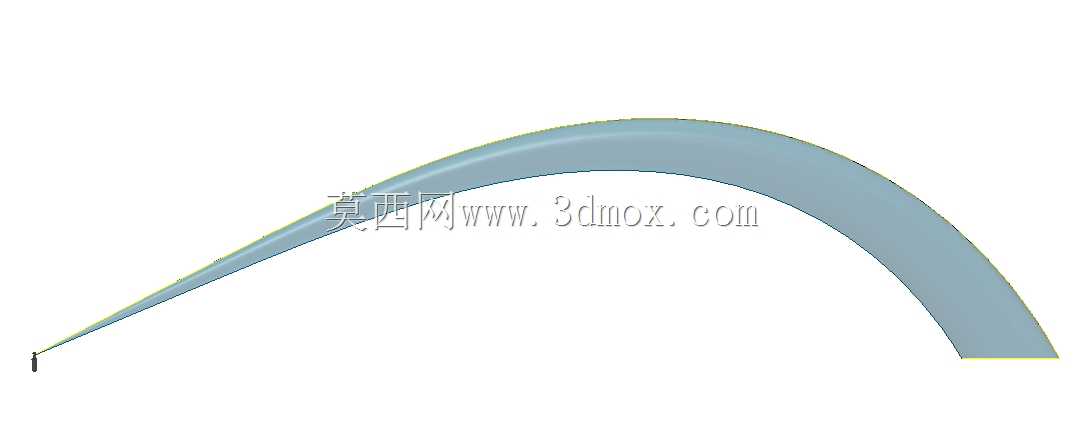

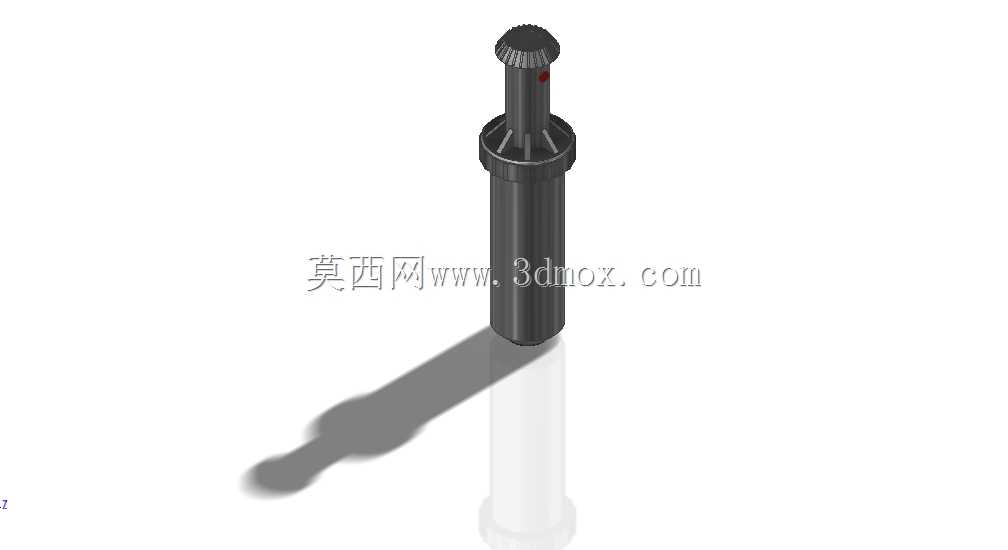

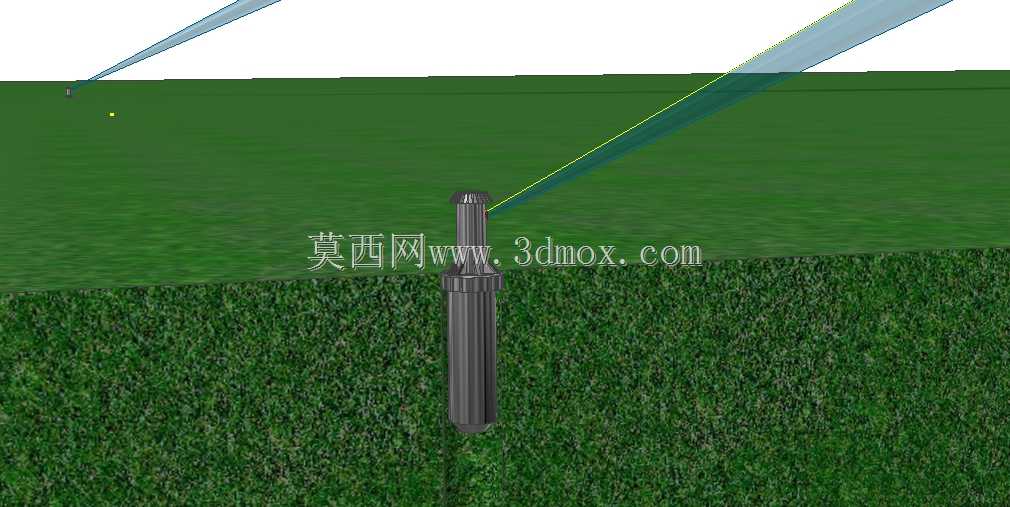

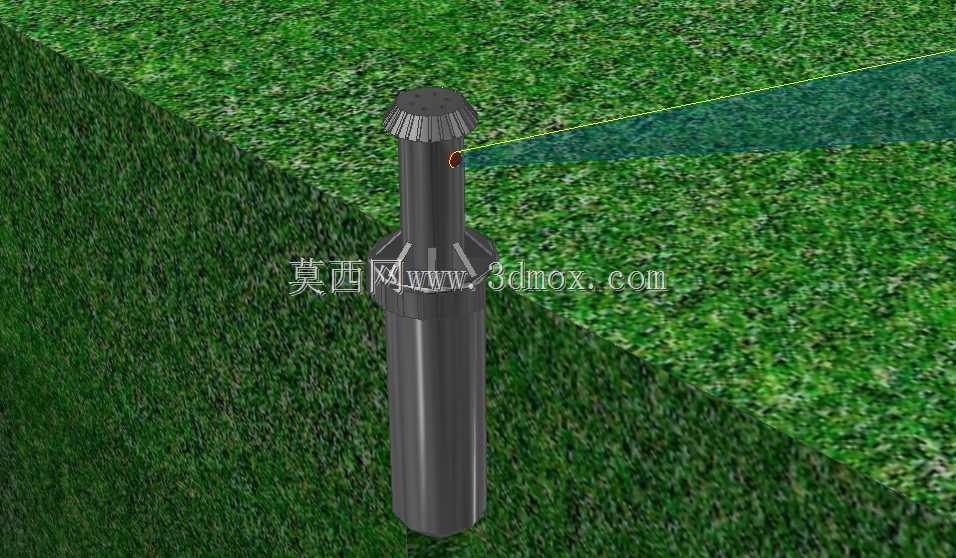

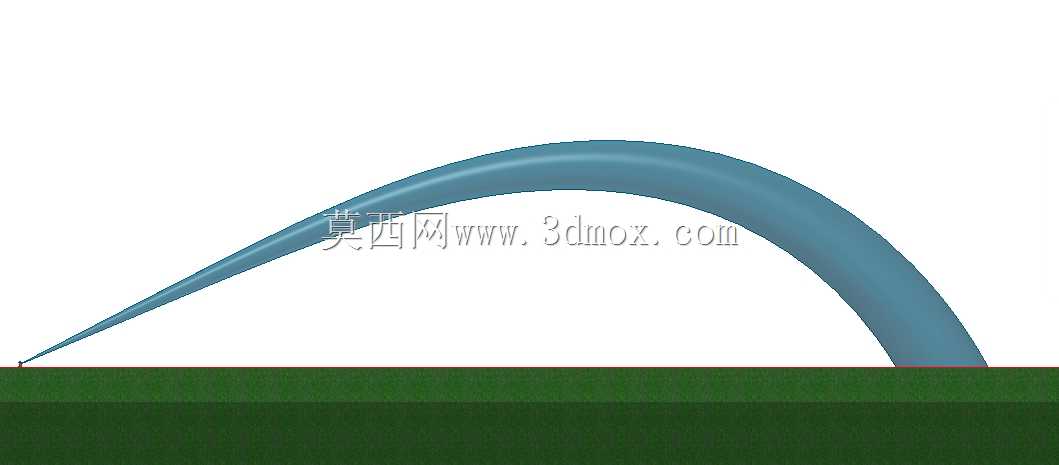

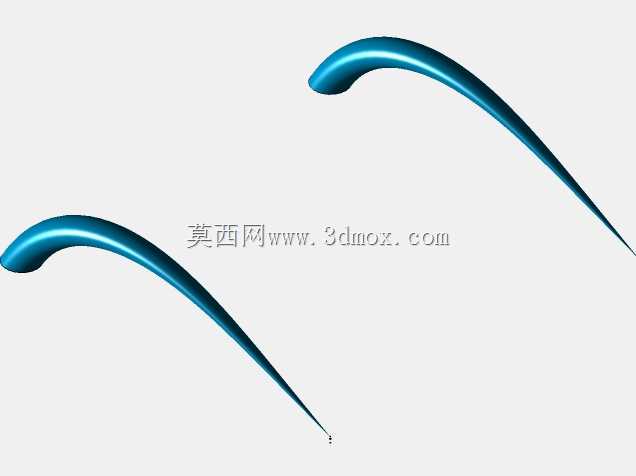

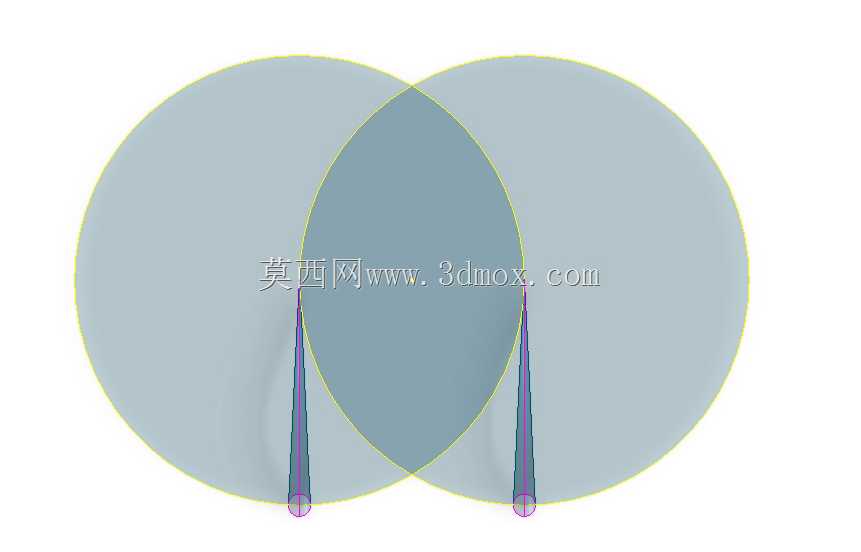

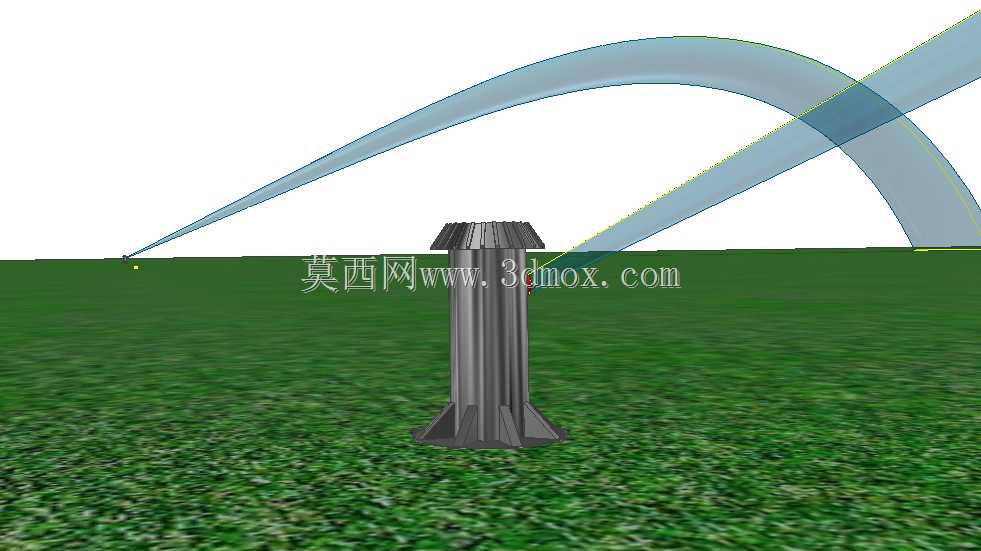

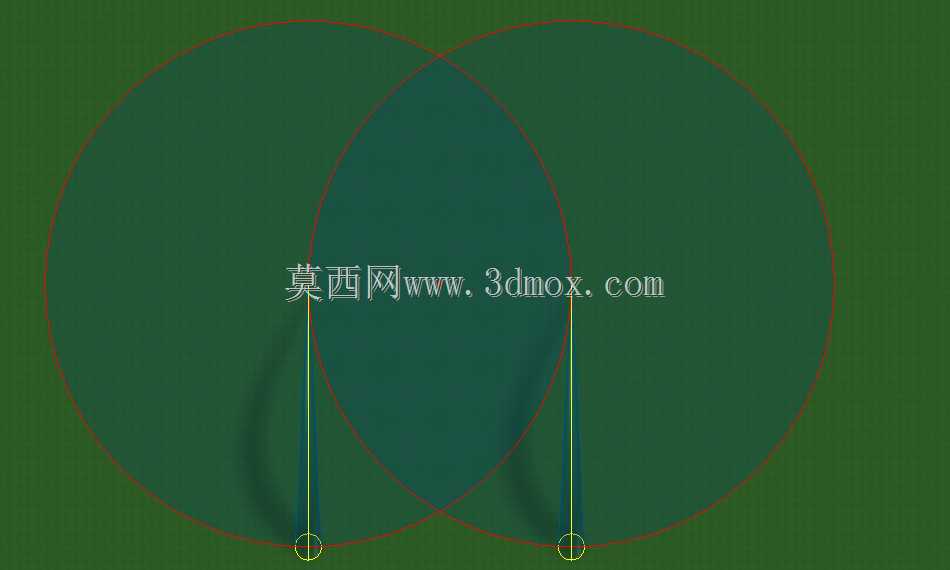

这类地埋伸缩式旋转喷头，核心应用场景集中在市政公共绿地、住宅社区草坪、高尔夫球场果岭与球道区域、运动场天然草皮的固定喷灌系统中，日常处于回缩隐藏状态，不会影响草坪修剪作业与行人通行，只有供水压力达到启动阈值时，内部升降柱才会抬升伸出地面，按照预设的喷射角度与覆盖半径完成灌溉作业，断水后自动回落至地面以下，外露部分仅留顶部调节端盖，能最大程度降低户外环境下的人为损坏与外力磕碰风险。从功能特性来看，这款喷头采用旋转射流结构，喷嘴出口的水流在驱动叶轮带动下匀速扫过覆盖区域，相比固定散射式喷头，其单头覆盖半径更大，相同灌溉面积下可减少喷头布设密度，降低管网整体造价。设计过程中，首先要匹配灌溉系统的常规工作压力区间，确保升降柱的伸缩动作顺畅无卡滞，顶部的角度调节结构采用齿槽卡位设计，可根据地块边界调整喷射扇形角度，避免水流喷溅到步道、建筑外墙等非灌溉区域，减少无效水资源浪费。从结构尺寸来看，主体外壳采用圆柱形结构，适配常规的地埋安装坑位尺寸，外壳外壁设置有防滑筋结构，安装时与周边回填土层紧密贴合，避免长期使用后出现喷头倾斜、沉降偏移的问题。进水接口采用标准内螺纹结构，可直接对接地下PE灌溉支管，无需额外转接配件，降低现场安装的施工难度。喷嘴出口的流道经过流线型优化，减少水流经过时的紊流损失，保证射出的水束均匀破碎为合适粒径的水滴，既不会因为水滴过大冲刷草皮造成土壤板结，也不会因为水滴过细受风力影响产生飘移损失。升降柱与外壳之间设置有多层密封圈结构，可阻挡泥沙、草屑进入主体内部，避免长期使用后出现伸缩卡滞、密封漏水的问题，顶部端盖预留了调节孔位，无需将喷头从地下挖出，即可通过专用调节工具调整喷射半径与扇形角度，大幅降低后期运维的工作量。在进行三维建模时，需要重点验证升降柱的伸缩行程与外壳内部腔体的匹配度，确认旋转叶轮的水流驱动力矩是否满足转速要求，同时校核不同工作压力下的喷射轨迹覆盖范围，确保相邻喷头的喷射区域存在合理重叠，避免灌溉区域出现漏喷死角。
