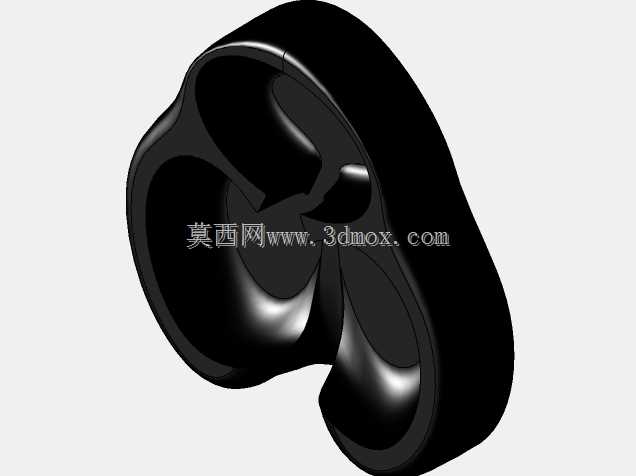

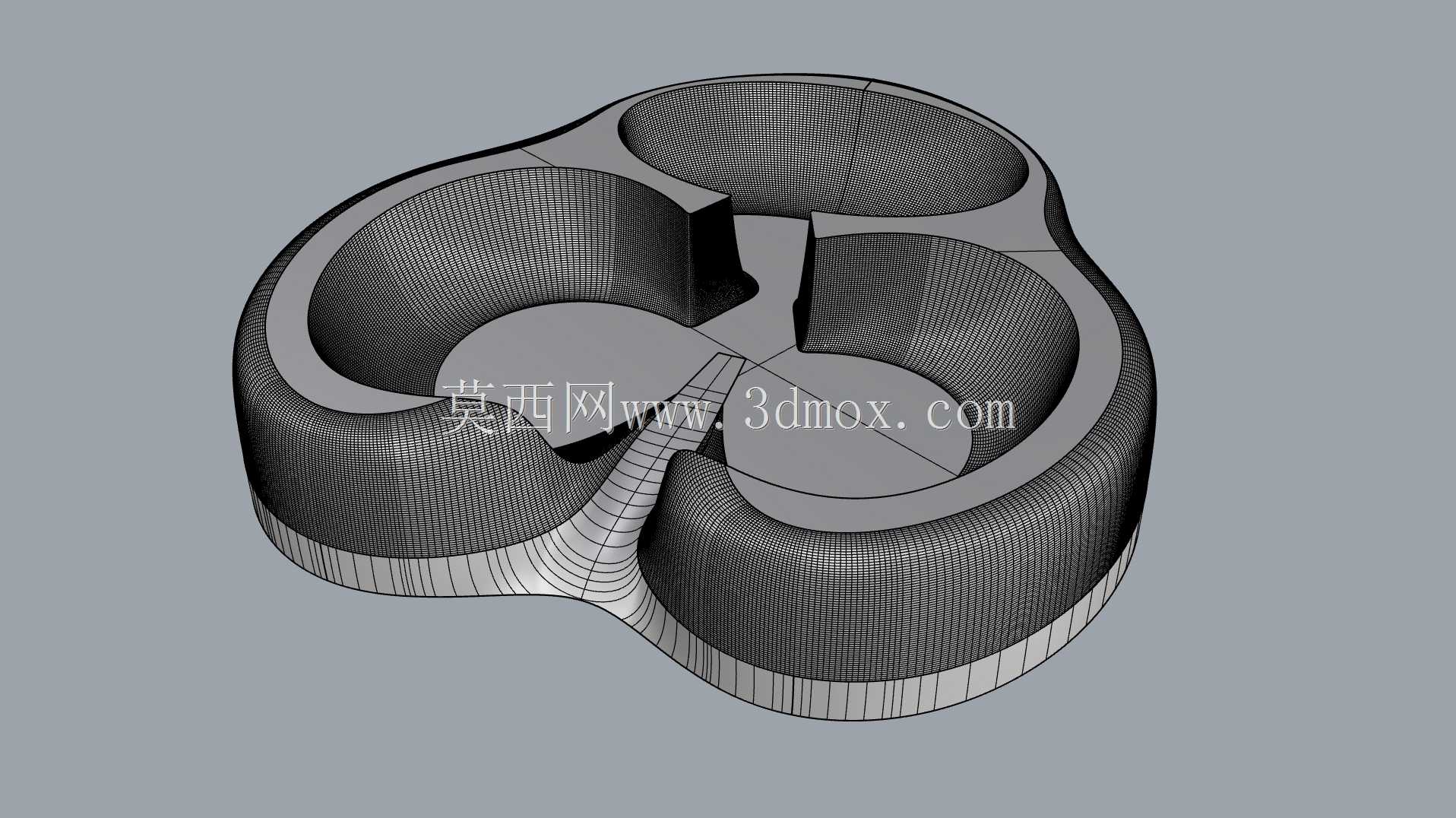

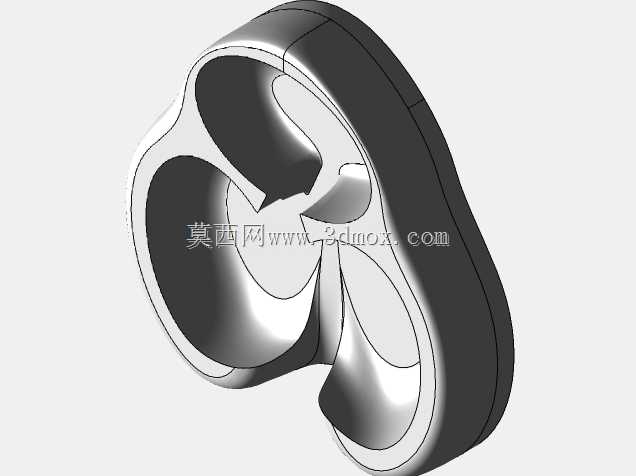

三腔流线型悬链曲面流道结构件

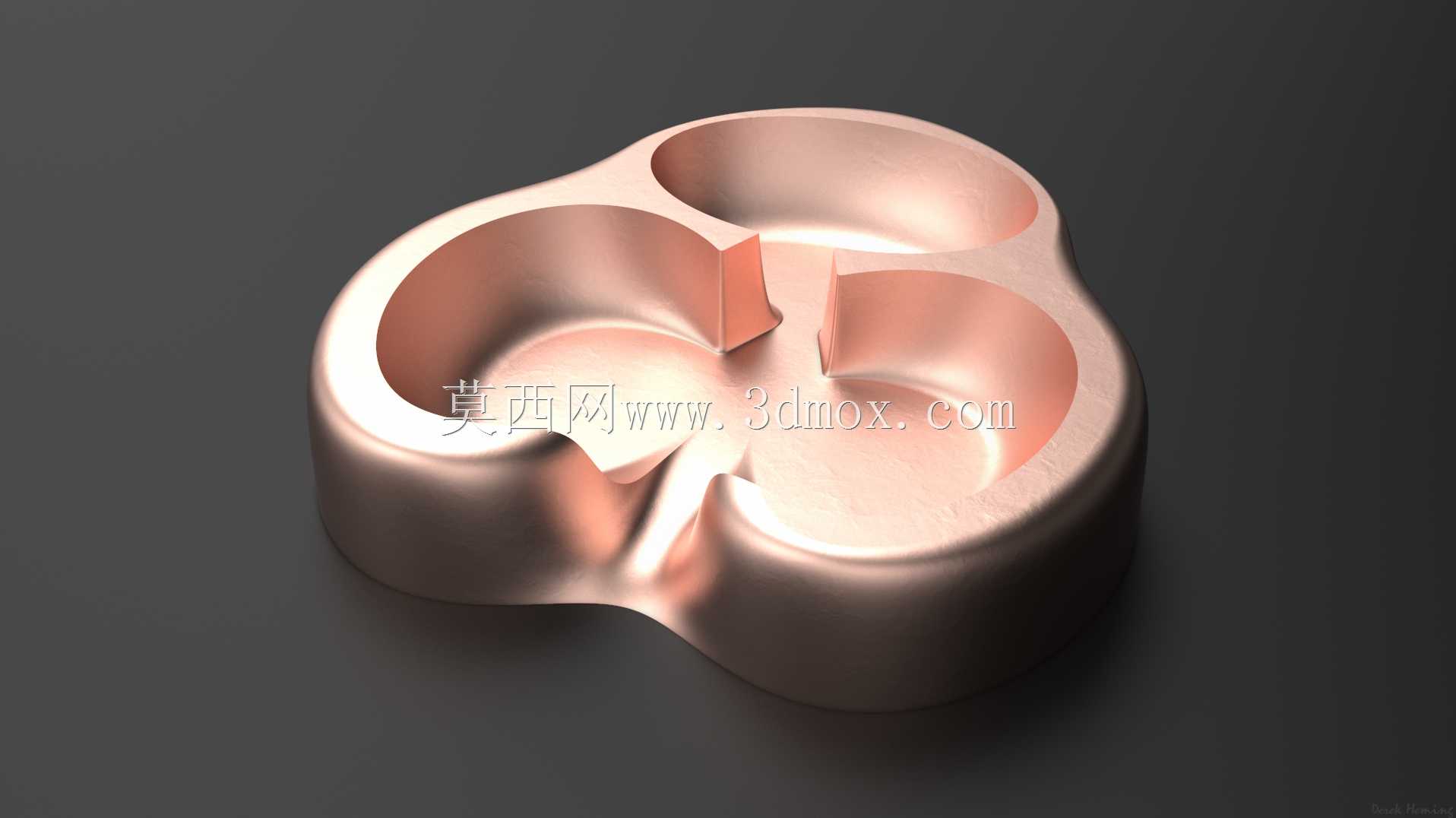

该结构件属于流体通路类通用机械零部件，主要应用于小流量流体分配、多支路汇流的工况场景，常见于实验室小型流体试验台、精密计量供料支路、特种流体缓冲分配单元中，承担流体导流、汇流、稳流的作用，可适配低粘度流体、细颗粒浆料的输送过渡环节，避免流体在腔体内形成紊流、死区，降低流阻损耗与颗粒沉积概率。从结构设计逻辑来看，整个构件采用一体化腔体成型思路，三个独立腔室通过平滑过渡的曲面连通，所有垂直壁面均采用悬链线曲线做衔接处理，完全摒弃传统直角转接的结构形式——传统直角流道在流体转向时会形成局部涡流，不仅会提升整体流阻，长期输送含颗粒介质时还会在转角处形成冲刷磨损，大幅缩短构件使用寿命，而悬链曲面的曲率变化完全贴合流体转向时的自然流线，可让流体在腔室间流转时保持层流状态，减少动能损耗，同时消除局部应力集中点，提升构件整体承压能力。入口段与各分流腔的衔接位置做了曲面混合处理，完全去除了传统结构的尖锐凸角，避免流体在入口处形成射流冲击腔壁，出口通道采用了差异化的轮廓设计，末端去除了凸起结构，可让流体流出时流速分布更均匀，不会出现偏流、喷溅的问题，适配下游多支路均匀供料的需求。整个构件的尺寸单位采用英制，安装边界为类圆形外轮廓，外壁做了等厚处理，底部为平整安装面，可直接通过法兰或者压块固定在安装基座上，不需要额外设计转接工装，外轮廓无突出的安装耳、凸台结构，整体占用安装空间更小，可在紧凑的设备布局中完成装配。腔体内部所有曲面均做了连续曲率校验，不存在曲面褶皱、曲率突变的问题，加工时可通过五轴铣削一次成型内部型腔，不需要拆分多件拼接，避免拼接缝带来的泄漏风险、藏污纳垢问题，内壁抛光后可达到较高的表面光洁度，适配食品、医药类洁净流体的输送要求。在实际选型适配时，可根据输送介质的腐蚀性、工作压力选择对应加工材质，图示的铜质材质适配无腐蚀性的水基、油基介质，若输送腐蚀性介质可更换为不锈钢、工程塑料材质，不需要调整整体型腔结构，仅需根据材质强度调整壁厚即可，结构通用性较强。
