蓝色翻盖式户外接线防护壳体结构

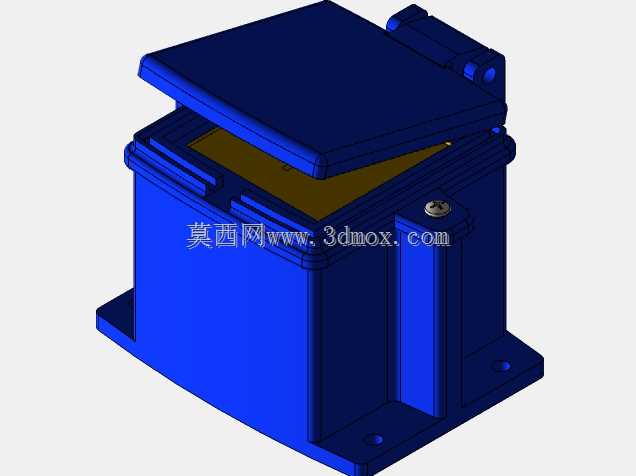

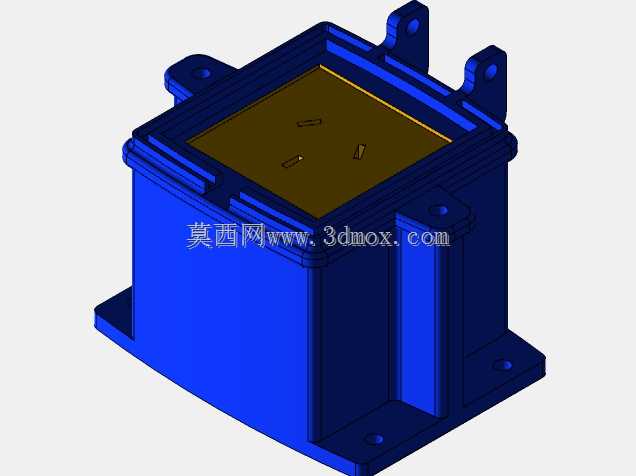

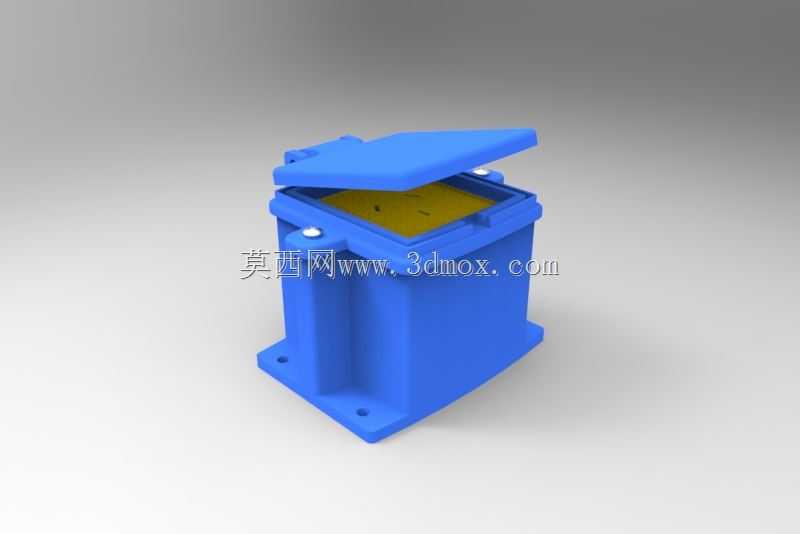

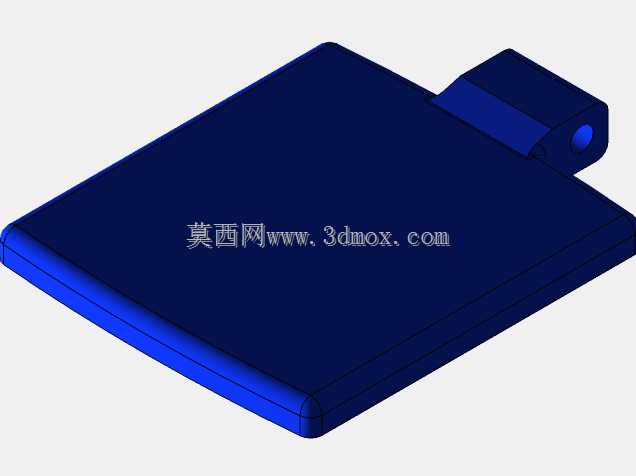

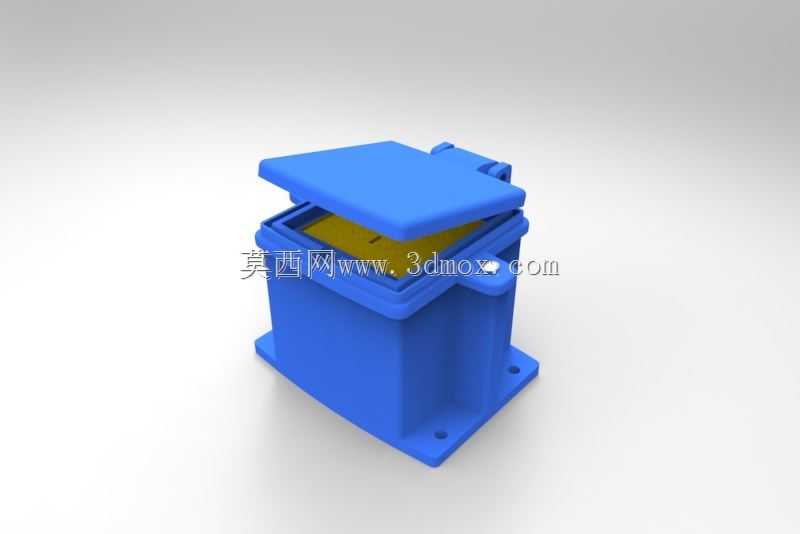

这款蓝色翻盖式防护壳体，常被用于户外电气布线、工业设备外接端子防护、户外传感模块封装等场景，在露天生产线、厂区户外配电节点、户外检测设备布设场景中，能为内部的接线端子、小型电路模块提供可靠的物理防护，隔绝外界粉尘、溅水对内部电气连接点的侵蚀，避免线路短接、端子氧化锈蚀引发的设备故障。从结构设计来看，壳体主体采用带加强筋的立式方腔结构，底部延伸出带安装孔的固定法兰边，四个安装孔位对称分布在底座凸缘上，安装时可直接通过螺栓穿过孔位将壳体固定在设备机架、墙面安装板或者预制的安装基座上，安装孔的间距预留了足够的扳手操作空间，现场装配时不需要额外加工避让位，能有效提升现场布线的施工效率。上盖采用单侧铰接的翻盖设计，翻盖与主体的连接位置设置了定位凸台，盖合时凸台嵌入主体腔体的上沿台阶，配合台阶处预留的密封件安装槽，可实现腔体的密封防护，翻盖开合侧设置了卡扣位，日常维护时不需要完全拆卸上盖，翻开卡扣即可掀开上盖进行内部接线调整、端子检修，操作完成后盖合卡扣即可恢复防护状态，相比完全分离式的端盖结构，能避免检修过程中上盖遗失、螺丝掉落的问题。壳体内部腔体预留了端子排安装位，腔体底部设计了穿线孔的预留凸台，现场施工时可根据进线方向选择敲落对应位置的凸台，穿入线缆后配合防水格兰头即可完成进线处的密封，适配不同方向的布线需求。腔体的深度设计兼顾了常规接线端子的安装高度与线缆弯折半径，不会出现线缆弯折过度损伤线芯、端子安装后干涉上盖闭合的问题。壳体外部的加强筋沿着腔体侧壁垂直分布，从底座法兰一直延伸到腔体上沿，既提升了壳体整体的抗冲击强度，避免户外安装时受外力碰撞出现壳体开裂，也能在注塑成型过程中减少壳体的翘曲变形，保证各安装面的平面度，让上盖与主体的配合间隙更均匀，密封性能更稳定。翻盖的顶面做了轻微的斜面设计，户外使用时雨水落在盖面会顺着斜面快速流下，不会在盖面积聚渗透进腔体内部，底座的安装法兰与腔体连接处做了圆角过渡，避免应力集中导致安装锁紧时底座出现开裂。
