施贵宝泰勒2英寸角形截止阀结构设计

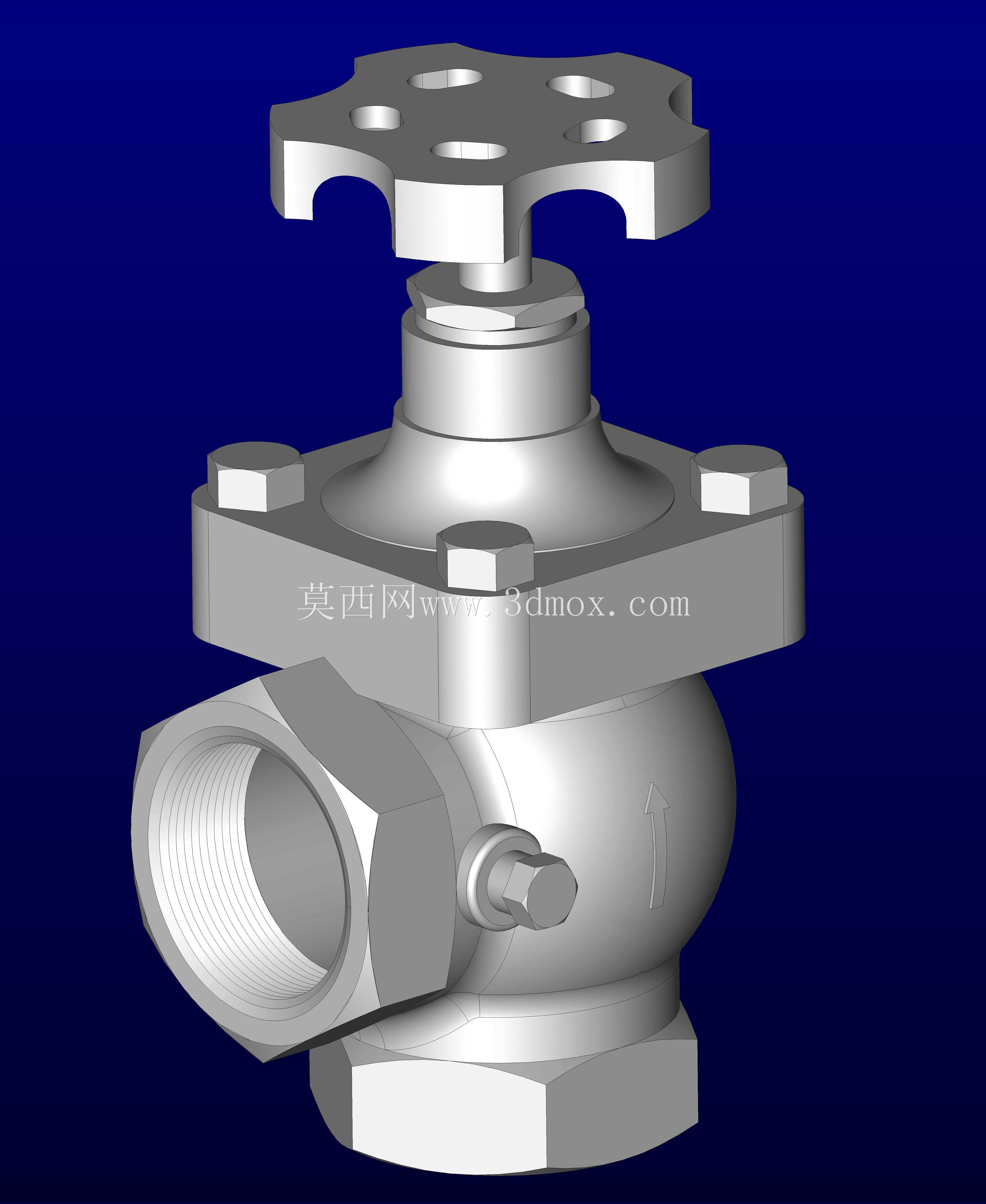

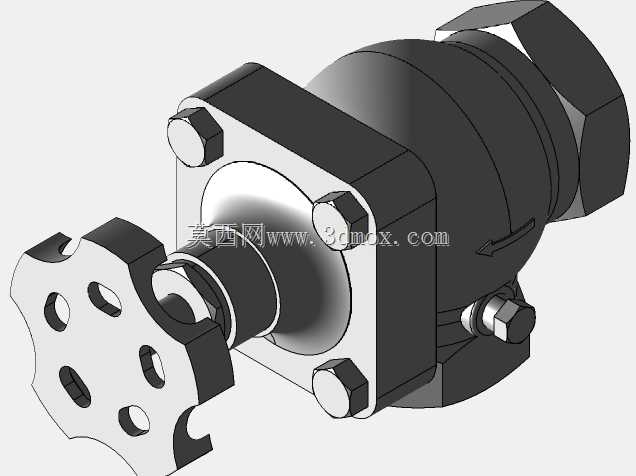

在化工流体输送、制药洁净管路、市政供水支线这类需要精准调控管路通断、调节介质流量的场景中，角形截止阀是管路系统里不可替代的控制元件，这款2英寸规格的角形截止阀，针对直角走向的管路布局做了适配，能在管路90度转弯位置直接完成安装，省去额外加装弯头的工序，既减少管路接头数量降低泄漏风险，也能压缩管路安装的整体占用空间。从结构设计逻辑来看，这款阀采用角式流道布局，介质从侧方水平接口进入阀腔，转折90度后从下方垂直接口流出，流道的转折角度经过反复校核，既保证介质流动时的阻力处于合理区间，避免阀腔内部出现长期冲蚀的死角，也能让阀瓣在闭合时承受的介质压力方向与阀杆运动方向同轴，降低阀杆受到的侧向偏载，延长阀杆密封件的使用寿命。顶部的手轮采用多孔花瓣式造型，不是单纯为了外形美观，每一个凹槽都对应手动操作时的手指施力位置，即使操作人员佩戴防滑劳保手套，也能稳定抓握手轮完成启闭操作，不会出现打滑脱手的情况；手轮下方的阀杆密封段采用多级填料压盖结构，通过周向均匀布置的螺栓压紧填料，能在不拆解阀门整体的情况下，在线调整填料压紧力，补偿长期使用产生的填料磨损泄漏。阀体的连接端采用内螺纹结构，适配2英寸公称通径的标准管路螺纹，安装时不需要额外配置焊接设备，现场施工人员仅用管钳就能完成对接，适合后期维护频次较高、需要经常拆装检修的管路场景。阀体中法兰位置同样采用周向均布的螺栓连接，法兰密封面加工精度满足中低压管路的密封要求，能耐受常规水、惰性气体、低腐蚀性化工介质的长期冲刷。阀瓣与阀座的密封面采用锥面配合设计，相比平面密封结构，锥面密封在闭合时能产生更大的密封比压，即使介质中存在少量细小固体杂质，也能通过阀瓣闭合时的微量转动研磨作用，保证密封面的贴合度，降低内漏概率。阀体侧面还预留了小型泄放接口，在管路检修时可以通过这个接口排空阀腔内部残留的介质，避免拆卸阀门时残留介质喷溅造成安全隐患，这个细节设计在涉及有害介质输送的管路中尤为实用。从安装边界来看，这款阀的进出口中心距、手轮操作高度、阀体最大外轮廓尺寸都严格匹配2英寸公称通径阀门的安装尺寸规范，能直接替换同规格的老旧角形截止阀，不需要对原有管路进行切割改道，大幅降低设备更新改造成本。整体结构没有冗余的复杂构件，所有零部件都采用常规机械加工工艺就能完成生产，后期维护时的配件通用性强，不需要定制特殊规格的备件，能有效降低设备全生命周期的使用成本。
