箱式工业化学品过滤设备结构设计

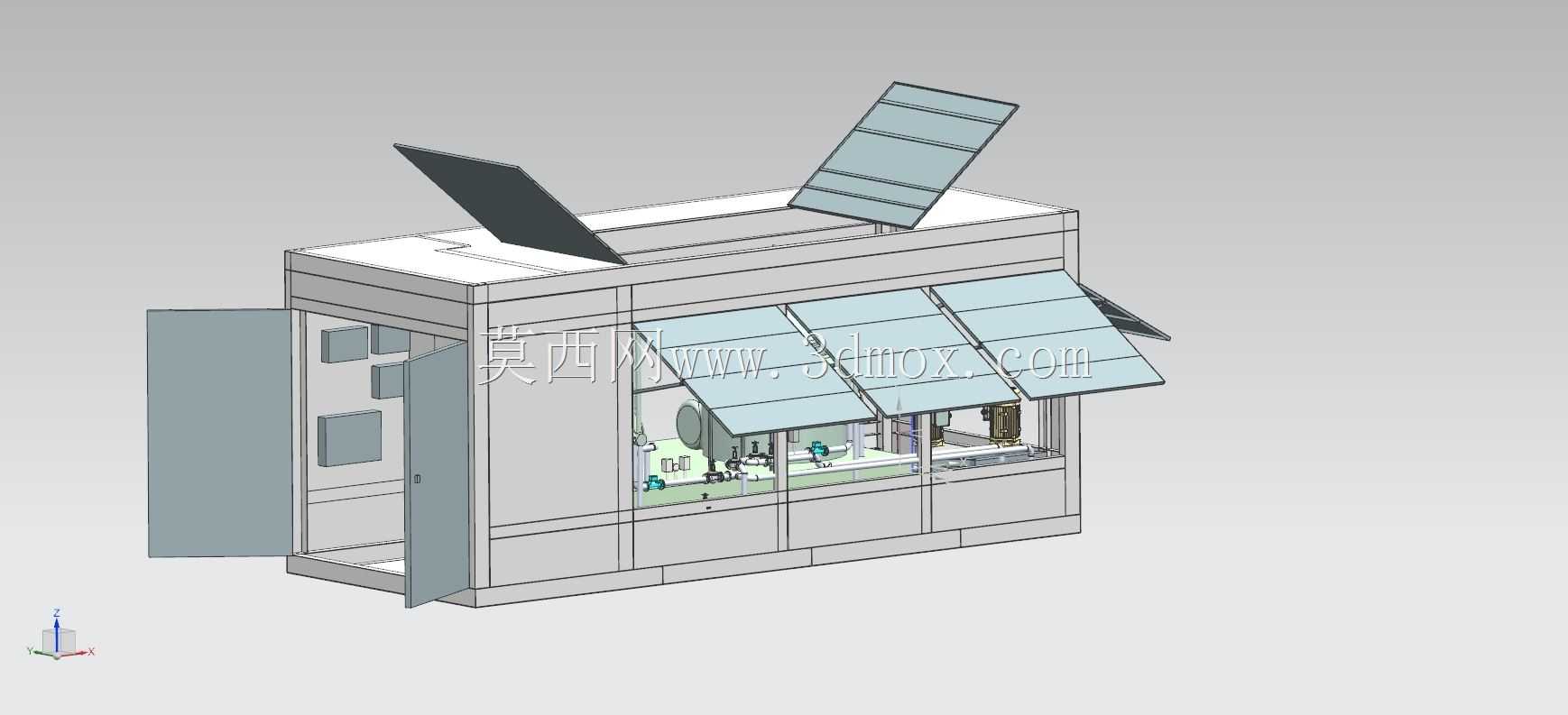

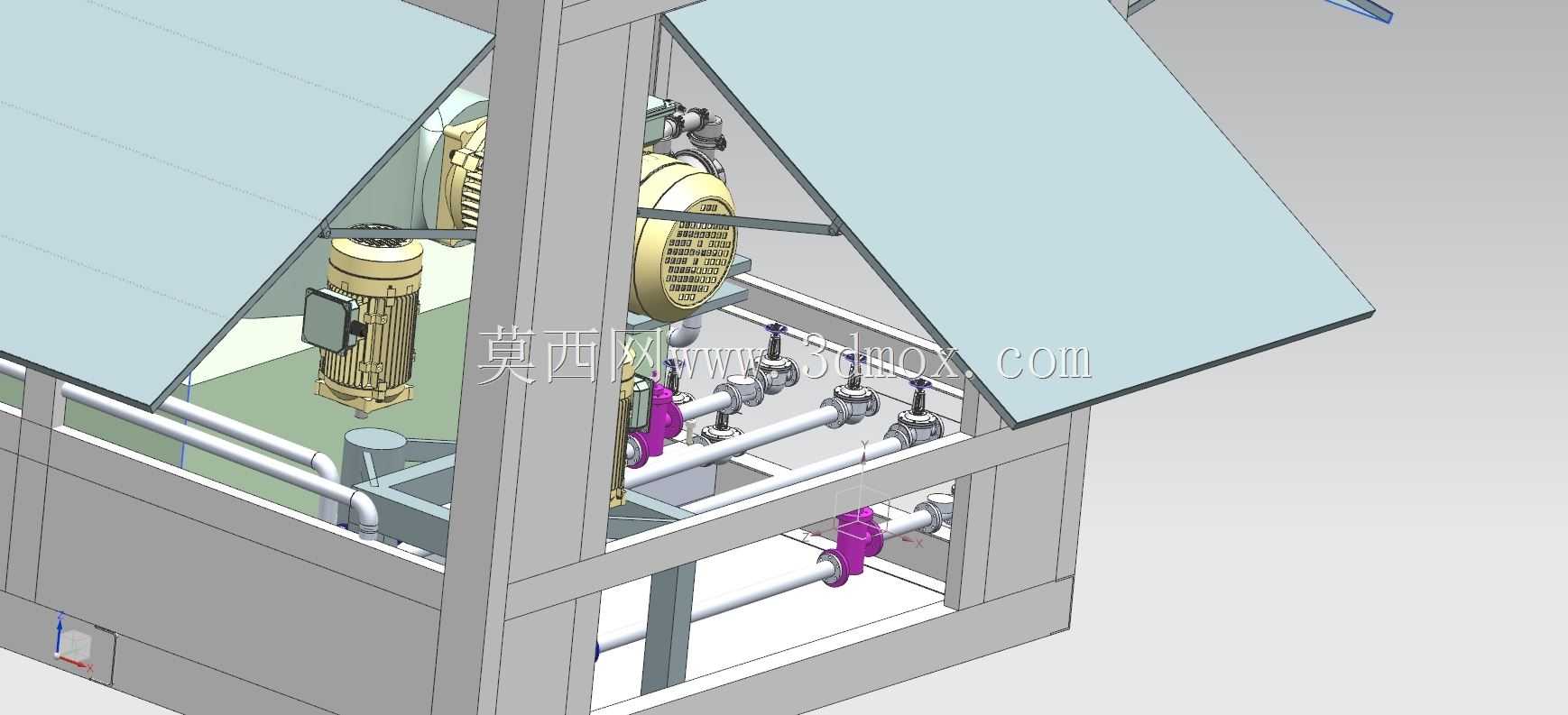

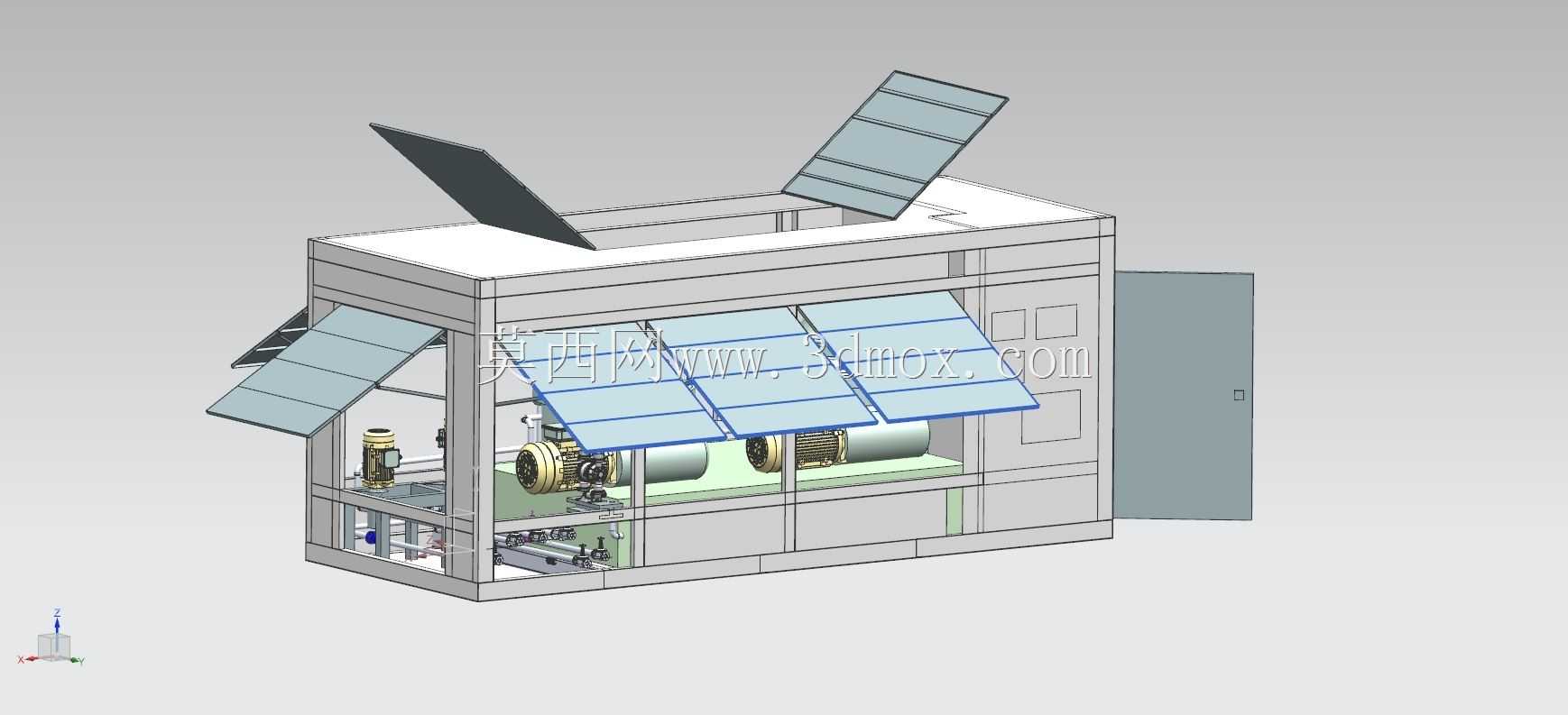

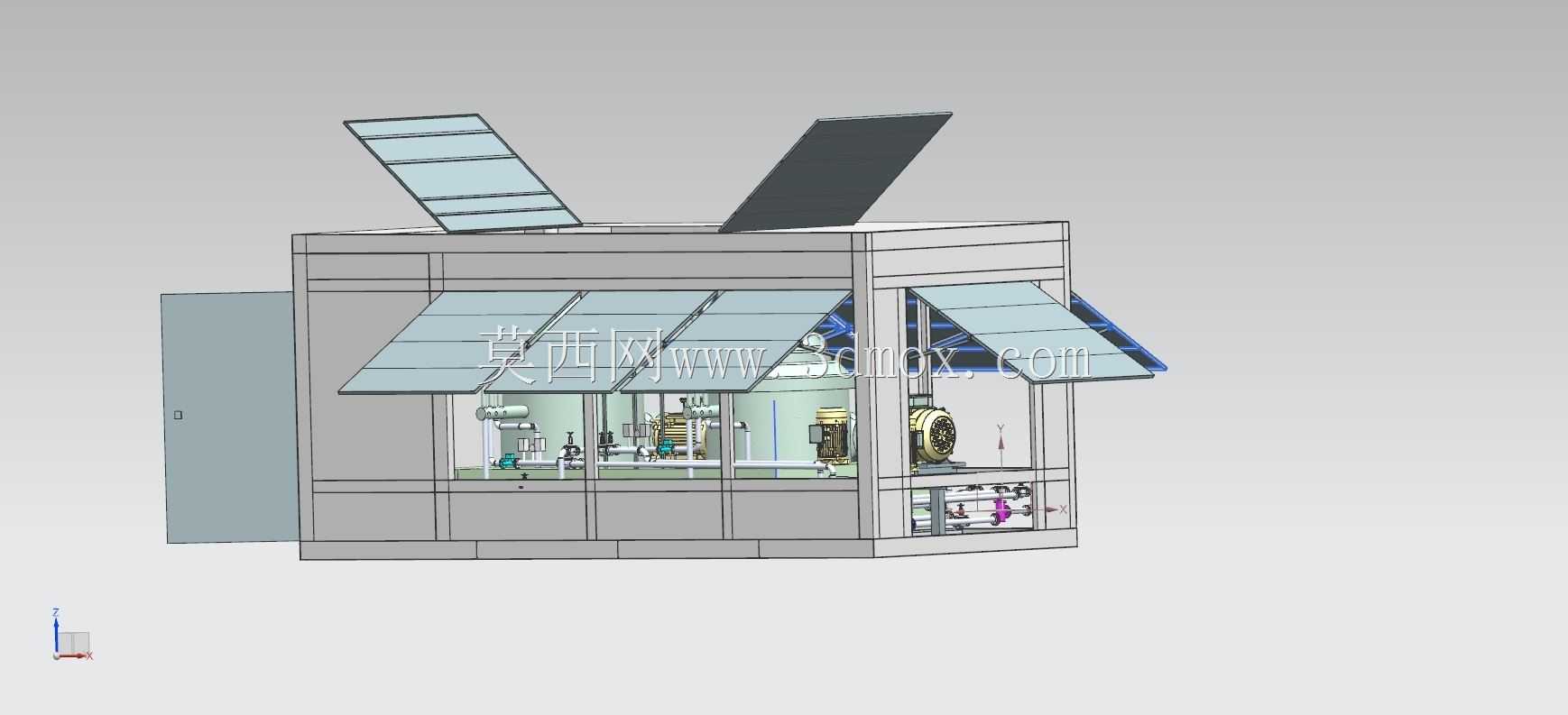

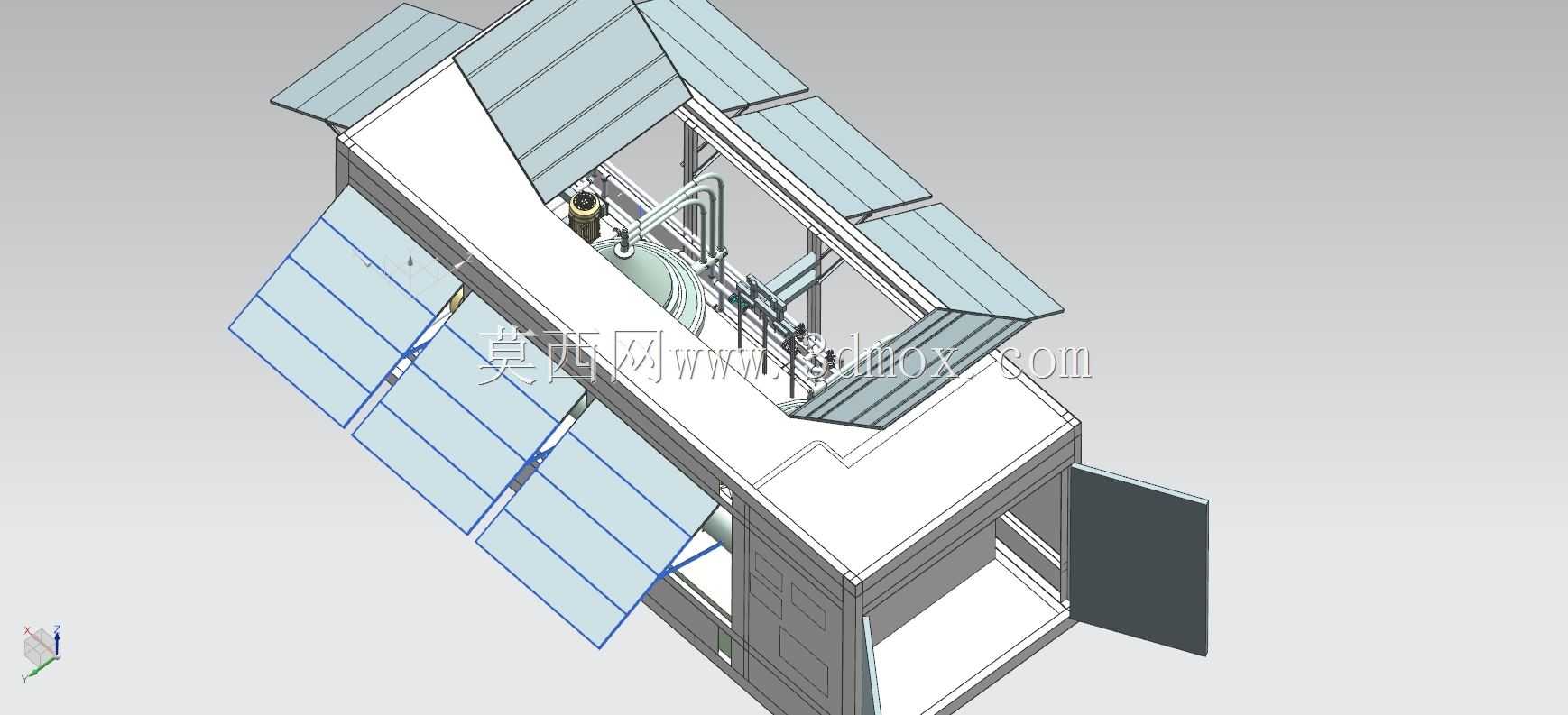

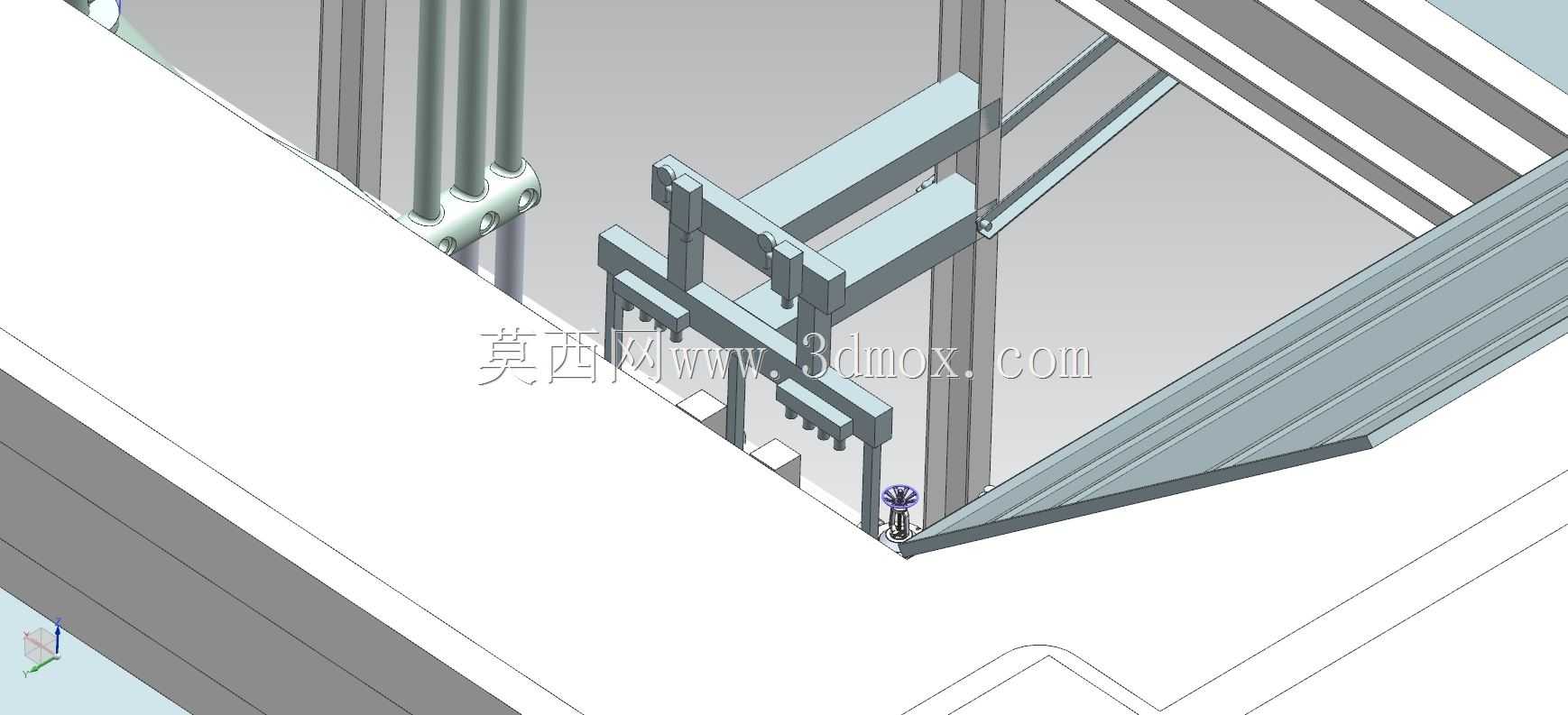

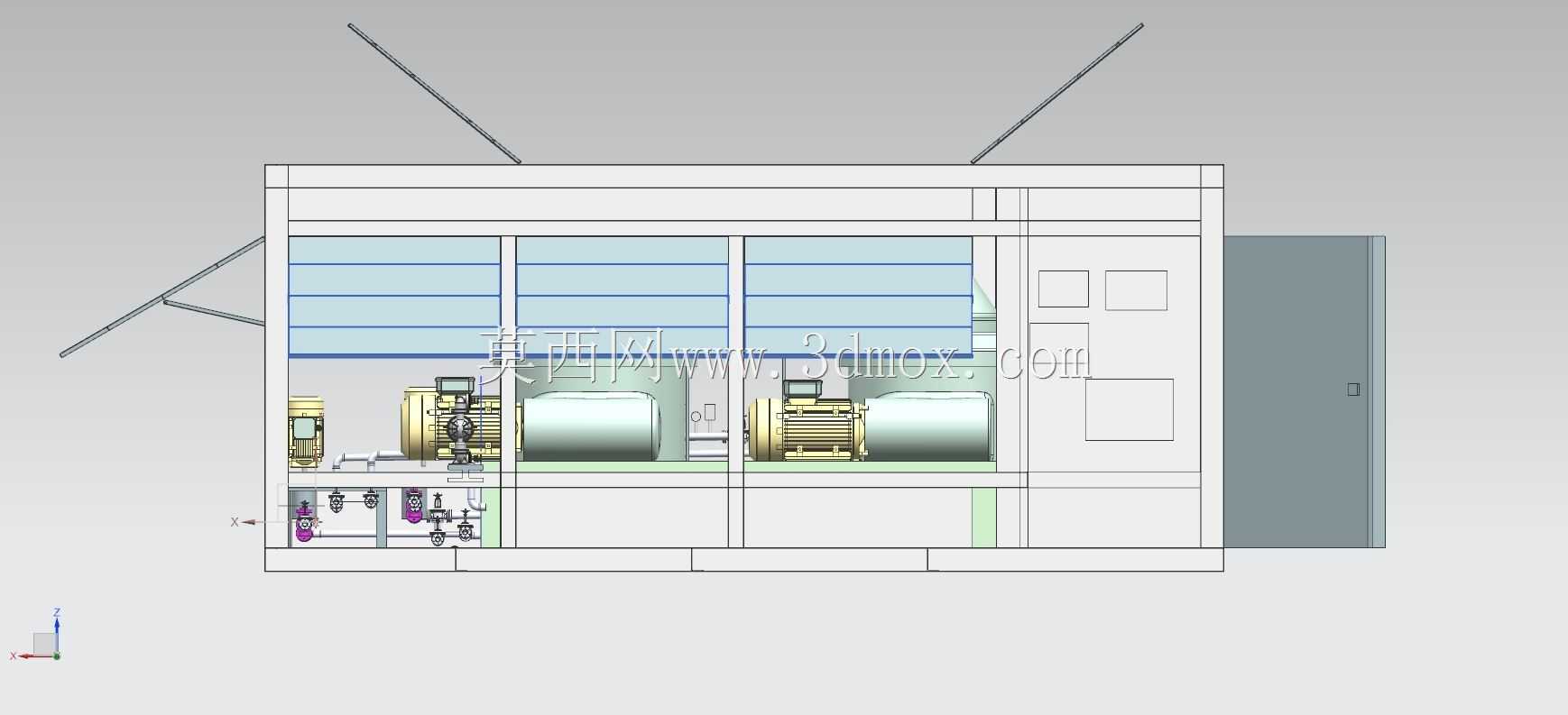

这款箱式结构的化学品过滤设备，主要面向精细化工、制药中间体生产、表面处理车间的化学品在线净化场景，可适配腐蚀性料液、含微细颗粒杂质的工业化学介质的连续过滤作业，替代传统敞口过滤装置减少介质挥发与现场跑冒滴漏风险。设备整体采用封闭箱式框架设计，外围覆盖可拆卸式检修门板与上掀式观察盖板，侧面预留多组倾斜开启的维护窗口，日常巡检时无需完全拆解外罩即可观察内部滤芯、泵组的运行状态，更换过滤元件时可直接翻开对应位置的窗板操作，大幅缩减停机维护时长。内部集成了进料泵组、过滤芯腔、管路阀组、压力检测接口等核心组件，动力单元沿箱体底部横向排布，重心贴近安装基面，运行时的振动幅度可控制在较低区间，无需额外做重型混凝土基础即可直接安装在平整的工业地坪上，安装边界预留了侧边300mm的管路接驳空间、顶部500mm的滤芯吊装空间，适配现有车间管线改造的空间要求。设计阶段优先考虑了化学品作业的防泄漏需求，所有内部管路的接驳位置都预留了密封件安装槽，箱体底部设置了积液导流槽，一旦出现密封件渗漏的情况，漏液可沿导流槽汇集到预设的排液口，不会直接流到车间地面造成腐蚀风险。设备的门板与窗板都采用了折边加强结构，避免长期接触腐蚀性气雾出现变形翘曲，框架采用标准工业铝型材拼接，各安装孔位都做了统一的模数化设计，后续如果需要调整过滤级数、增加换热模块，可直接在现有框架上拓展安装位，无需重新制作整体机架。过滤腔的安装位置做了快拆结构设计，更换不同精度的过滤元件时，无需动用专用工具即可完成拆装，适配不同生产批次对过滤精度的差异化要求，进料端预留了流量调节接口，可根据实际料液的杂质含量调整进料流速，避免滤芯过快堵塞影响生产连续性。
