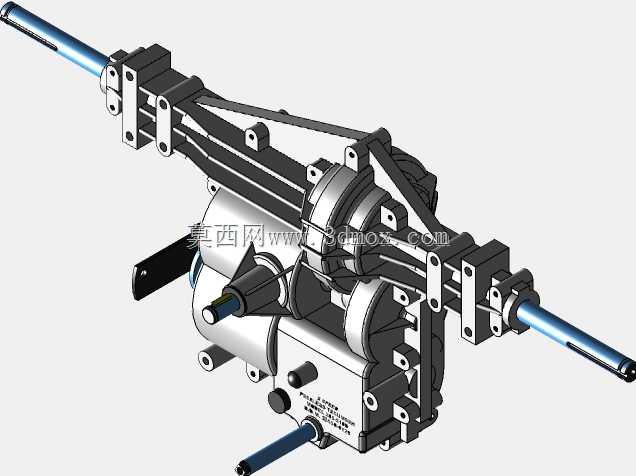

集成变速功能的车辆驱动桥总成结构

这款集成变速功能的驱动桥结构，主要适配非道路小型作业车辆、低速重载场地转运设备的动力传输需求，在厂区转运车、小型农用作业机械、特种低速工程装备的动力布局中，这类集成式结构能大幅缩减传动链路的占用空间，避免传统分体式变速箱加驱动桥带来的同轴度校准难题，减少传动过程中的功率损耗。从结构设计逻辑来看，该总成将变速换挡机构、主减速齿轮组、差速传动组件、桥壳承载结构、半轴输出端做了一体化集成，输入端预留的动力连接轴可直接对接发动机或驱动电机的输出法兰，不需要额外加装过渡传动联轴器，两侧伸出的半轴输出端直接连接车轮轮毂，整套结构的动力传递路径经过优化，换挡拨叉组件布置在桥壳中部的侧置腔体内，操作拉杆直接延伸至桥壳外侧，不需要额外设计远距离换挡操纵机构，能降低整车布置的复杂度。在安装边界方面，桥体中部的主壳体为核心承载基准，两侧的半轴套管通过法兰螺栓与主壳体刚性连接，安装时可根据不同车型的轮距需求，调整半轴套管的伸出长度适配不同轮距要求，桥壳上预留的多个安装支耳分别用于固定车架悬置、制动管路支架、换挡操纵支座，所有安装孔位的位置度公差在设计时均控制在0.1mm以内，保证装配时不需要额外配钻修配。功能特性上，该结构内置多组不同传动比的变速齿轮，可实现多档位动力输出切换，兼顾低速重载爬坡与高速转场行驶的动力需求，集成的差速结构可保证车辆转弯时两侧车轮以不同转速转动，避免轮胎拖磨，桥壳采用高强度铸铁材质，内部的齿轮传动组件采用飞溅润滑方式，不需要额外加装复杂的强制润滑管路，日常维护仅需定期检查桥壳内的润滑油液位即可。设计过程中，针对传动齿轮的啮合间隙做了反复校核，将齿轮侧隙控制在合理区间，既避免间隙过大导致传动冲击异响，也防止间隙过小造成齿轮运转卡滞发热，桥壳的受力经过有限元分析优化，在满足承载强度要求的前提下尽可能削减了非受力区域的材料厚度，控制整套总成的自重，降低整车的簧下质量，提升行驶平顺性。两侧半轴采用全浮式支撑结构，半轴仅传递扭矩不承受车身重量带来的弯曲载荷，能大幅提升半轴的使用寿命，即使在重载颠簸工况下也不容易出现半轴断裂的故障。
