法兰输入立式锥齿轮变速传动箱结构

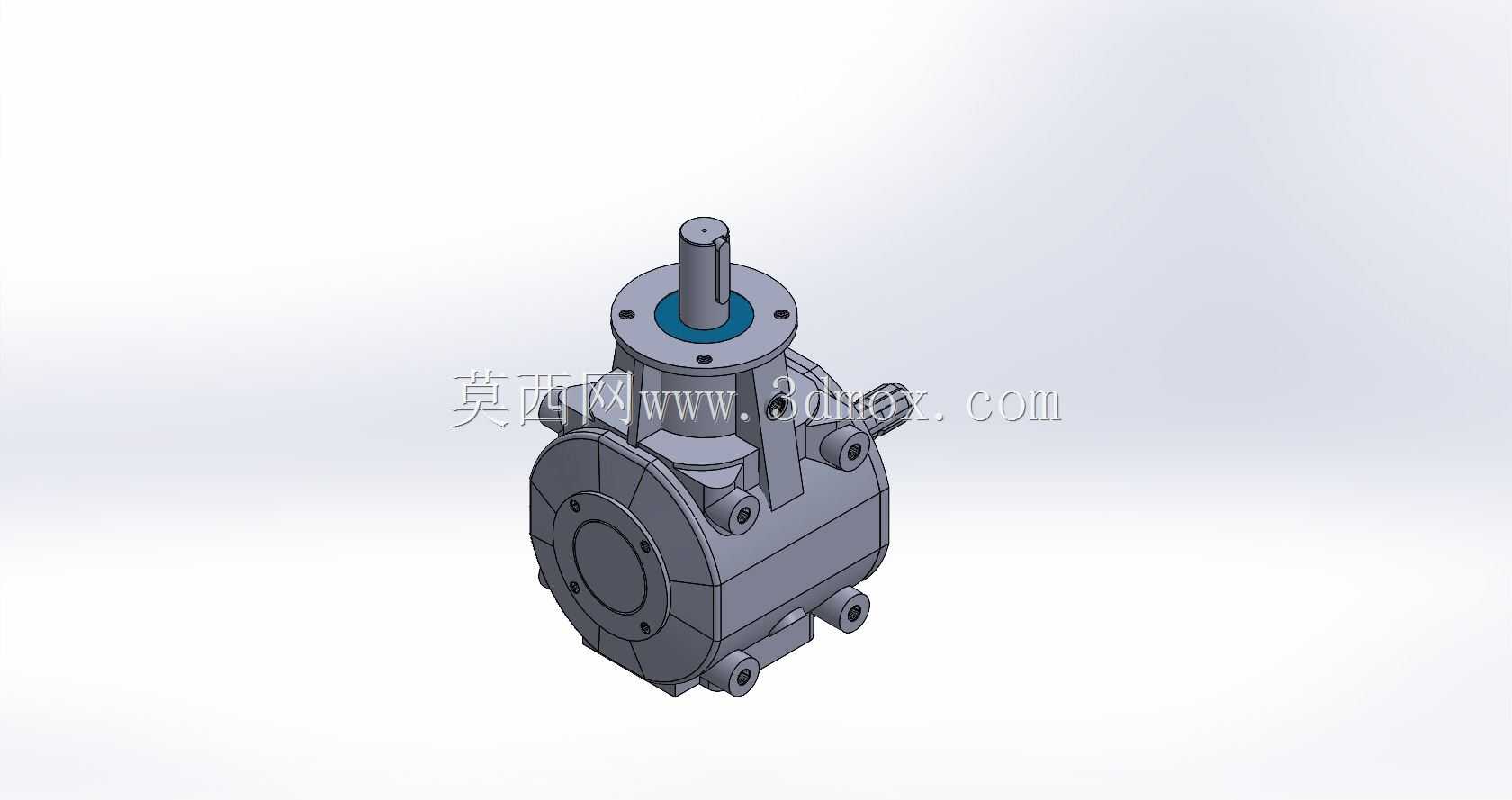

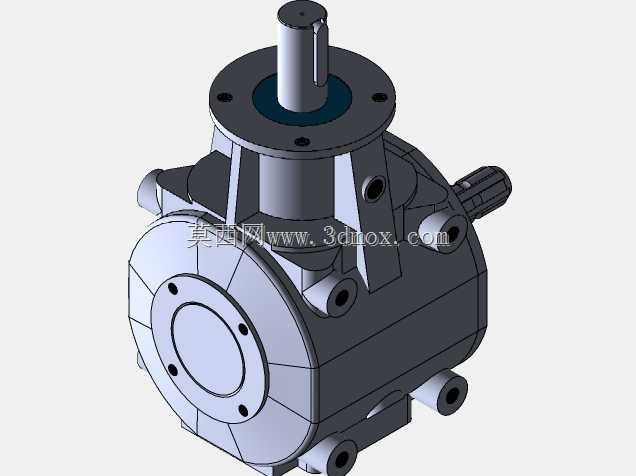

这款立式法兰安装的锥齿轮传动变速结构，常见于中小型农用作业机具、园林植保设备以及轻工输送线的动力换向变速场景，核心作用是在交错轴之间传递动力同时完成转速匹配与扭矩放大，适配原动机与执行端的转速差需求。从结构布局来看，顶部采用圆形法兰安装面，均布四个安装螺栓孔，输入轴从法兰中心伸出，轴端预留标准键槽，可直接对接电机输出轴或者皮带轮传动端，安装时法兰端面与设备安装板贴合定位，能保证输入轴的同轴度，避免运转时出现偏载磨损。箱体侧面伸出的输出轴为花键轴结构，可直接连接作业执行部件，省去额外的联轴器转接环节，适配需要紧凑安装空间的设备布局。箱体采用一体化铸造成型的壳体结构，壳体上预留的多个凸台安装孔，既可以作为箱体内部轴承座的定位支撑，也可作为外部附件的安装位点，侧面的圆形端盖用于内部锥齿轮副的装配检修，拆卸端盖即可完成齿轮间隙调整与润滑脂更换，日常维护无需完全拆解箱体。设计阶段优先考虑了交错轴传动的受力特性，将锥齿轮的啮合点设置在箱体腔体的中心位置，保证两个轴的支撑轴承受力均匀，避免悬臂轴带来的轴端挠度问题，壳体的壁厚根据传动扭矩的受力路径做了差异化设计，轴承安装位的壁厚做了加厚处理，非受力区域做了适度减薄，在保证整体刚性的前提下控制整体重量。安装边界方面，顶部法兰的定位止口尺寸与通用立式电机的安装止口匹配，可直接适配标准Y系列立式电机的安装尺寸，输出轴的伸出长度与花键规格匹配常见的农机具输入接口，箱体整体的外轮廓无突出尖锐结构，安装时不会与周边设备部件产生干涉，可直接嵌入到设备的机架内部，不需要额外预留过大的安装空间。内部齿轮副采用弧齿锥齿轮设计，相比直齿锥齿轮承载能力更高，运转时的啮合噪音更低，适合中高转速的动力传输场景，齿轮的支撑轴承采用深沟球轴承与推力轴承组合的配置，可同时承受径向载荷与轴向载荷，适配锥齿轮传动时产生的轴向分力，避免轴承过早失效。箱体下部预留的油位观察与注油位点，可方便日常检查内部润滑脂状态，保证齿轮啮合面始终处于良好润滑状态，延长部件的整体使用寿命。
