1-1/2英寸内螺纹连接Y形管道滤网

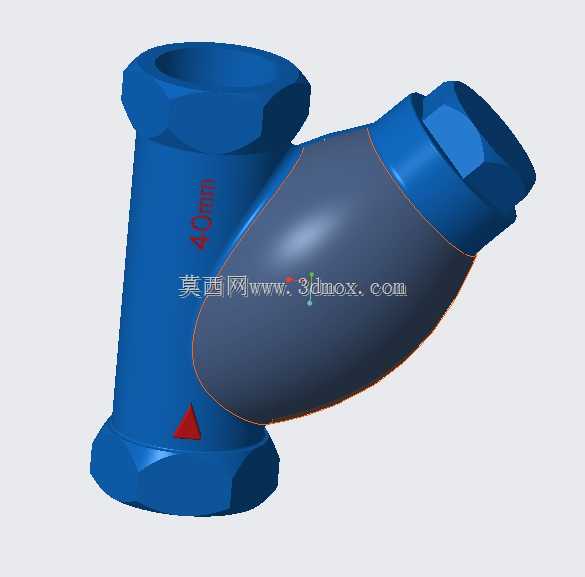

在民用给排水、暖通循环水、小型工业流体输送管路的搭建与运维场景中，Y形滤网是支路前端不可或缺的杂质拦截部件，这款1-1/2英寸规格的产品，适配公称通径40mm的内螺纹管路，安装时可直接与同规格的内螺纹管道、阀门端口旋合对接，无需额外焊接法兰或定制转接接头，在空间紧凑的小管径管路布设场景中，能大幅降低安装施工的复杂度。从结构设计逻辑来看，这款滤网采用斜向筒状过滤腔与主流道呈锐角衔接的Y形布局，主流道保持直通形态，不会对管路通流能力造成过度折损，斜置的滤腔可以在截留流体中携带的焊渣、锈屑、砂石等固体杂质的同时，让滤筒拥有更大的有效过滤面积，避免短时间运行就出现滤网堵塞、管路压差异常升高的问题。滤腔端盖采用外六角结构设计，日常维护时无需拆解整段管路，只用普通活动扳手即可旋开端盖，取出内置的滤网进行冲洗或更换，大幅降低运维阶段的拆装工作量。从安装边界来看，这款产品的主体轴向长度、滤腔斜向伸出长度都适配常规小管径管路的安装间距，两端的内螺纹接口符合通用管螺纹标准，安装时不需要额外调整相邻管路的布设位置，可直接替换同规格的老旧Y形滤网，适配性较强。产品主体的流道过渡位置均做了圆弧倒角处理，没有直角突变结构，能减少流体经过时的局部阻力损失，降低管路输送过程中的能耗，同时避免杂质在流道拐角处沉积造成的长期堵塞风险。在实际选型应用中，这款滤网通常安装在减压阀、泄压阀、定水位阀或者其他小型管路设备的进水端，用来拦截流体中的固体杂质，避免杂质进入设备内部造成密封面划伤、阀芯卡滞等故障，延长下游管路设备的使用寿命。不同于大通量管路使用的法兰连接Y形过滤器，这款螺纹连接的小规格滤网更适合楼宇供水支管、小型循环冷却系统、小型液压站回油管路等场景，安装灵活，维护便捷，在日常管路运维中更换成本也更低。建模过程中严格还原了产品的六角接口尺寸、滤腔倾斜角度、端盖密封配合结构，可直接用于管路装配干涉检查、安装空间模拟、运维拆装流程仿真等场景，为管路系统的整体设计提供准确的三维参考依据。
