三通法兰式安全泄压阀体结构设计

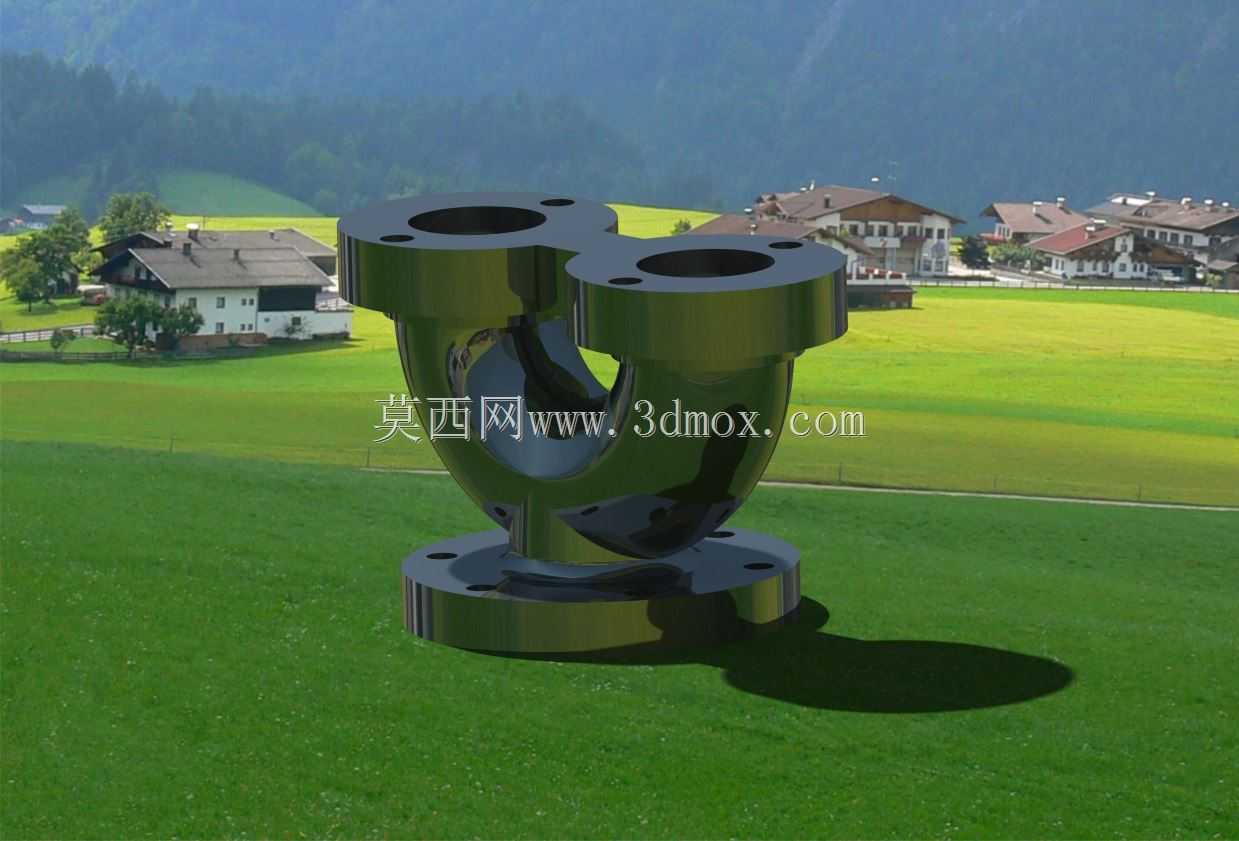

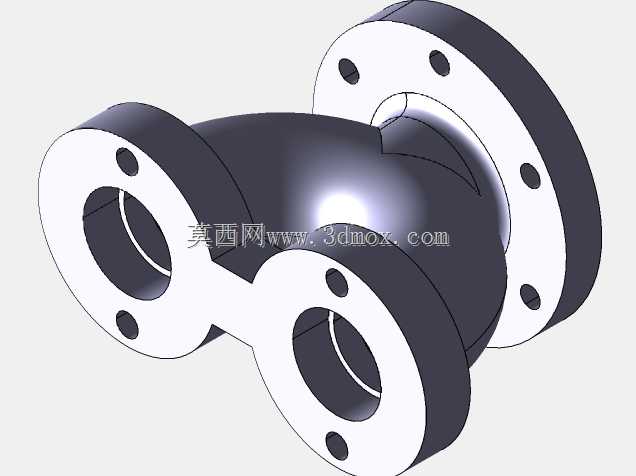

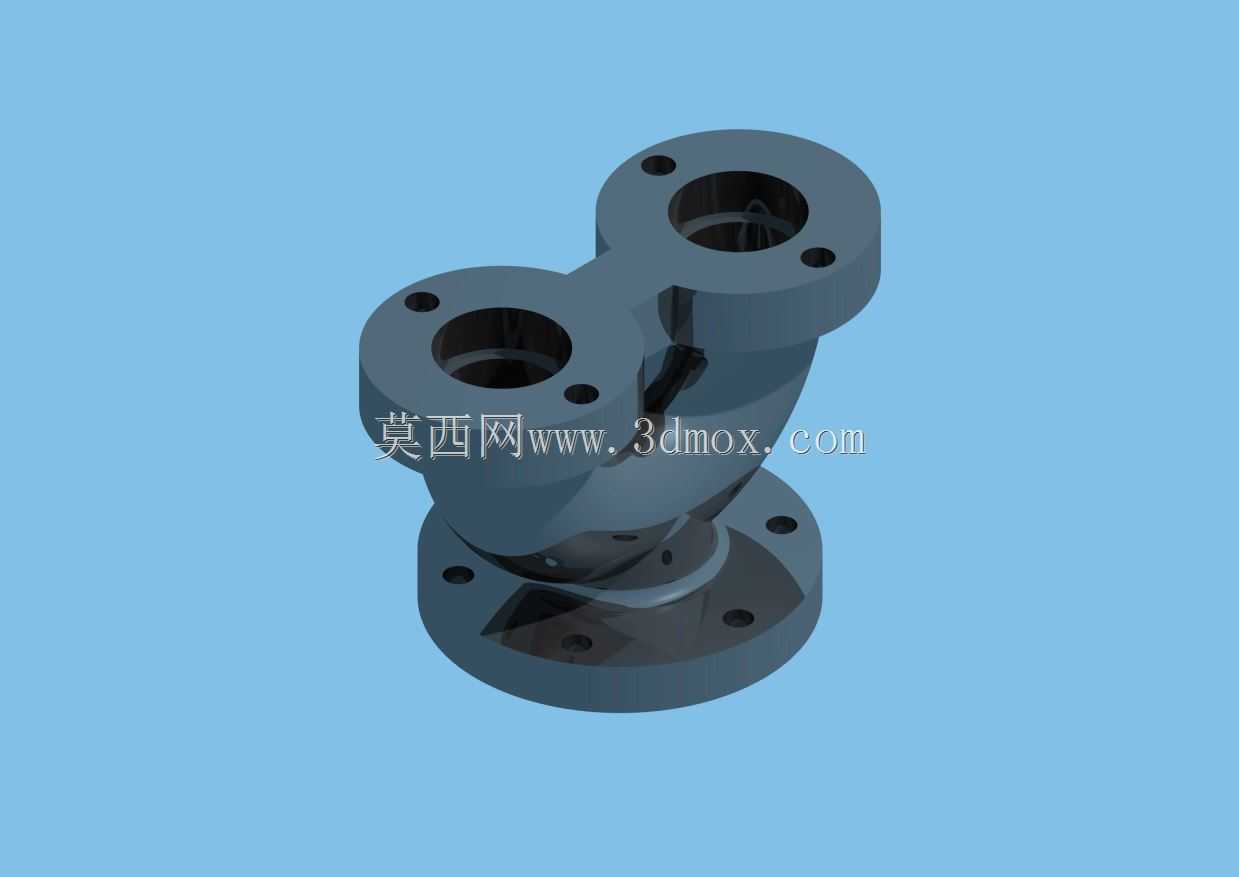

这款三通式承压阀体是安全阀的核心承载壳体，主要应用在热力管网、工业锅炉、压力容器、化工流体输送系统的超压泄放回路中，作为泄压动作的核心过流载体，承担介质导流、压力承载、组件安装定位的多重作用。从结构设计逻辑来看，整体采用下进上双出的Y型三通流道布局，底部为单入口法兰连接端，上部对称布置两个出口法兰端，这种流道设计能够在泄压触发时，让高速泄放的介质通过对称分流降低流阻，避免单出口泄放带来的反冲力导致设备振动，同时对称的结构也让阀体自身的应力分布更均匀，在长期承压工况下减少局部应力集中带来的疲劳损伤。三个连接端均采用标准凸面法兰结构，法兰端面加工有均匀分布的螺栓通孔，安装时可通过螺栓垫片与上下游管道、泄压组件实现刚性密封连接，法兰的厚度、螺栓孔中心距均匹配对应压力等级的管道标准，能够保证在额定工作压力下的连接密封性，不会出现介质渗漏问题。阀体的流道过渡区域全部采用大圆弧平滑过渡设计，没有直角突变结构，一方面可以减少介质流经时的湍流、压损，降低高速介质对阀体内壁的冲蚀磨损，另一方面也能避免铸造、机加工过程中出现应力集中的薄弱点，提升壳体的承压强度。在安装边界上，底部入口法兰的端面为安装基准面，上部两个出口法兰的端面与入口端面保持固定的垂直高度差，两个出口的中心轴线呈固定夹角，安装时需要预留足够的侧向操作空间，方便后续阀芯、弹簧、调节组件的装入与检修维护。作为安全阀的外壳部件，该阀体的内部型腔尺寸完全匹配配套的阀芯、阀座、弹簧加载组件的安装公差，内壁的加工精度能够保证阀芯运动时的同轴度，避免泄压动作时出现卡滞、密封不严的问题。在实际工况中，这类阀体通常适配水、蒸汽、低腐蚀性流体介质的泄放场景，当系统内部压力超过预设阈值时，内部阀芯被介质压力顶起，介质从入口进入阀体腔室，通过上部两个出口分流排放到回收管路或安全区域，待系统压力回落至安全区间后阀芯回座密封，阻止介质继续外泄，以此实现系统的超压保护，避免设备因超压出现爆裂、泄漏等安全事故。设计过程中针对壁厚做了等强度优化，在流道转弯、法兰与筒体连接的应力集中区域适当增加壁厚，其余非承压区域做合理减重，在保证结构强度满足压力等级要求的前提下，尽可能降低阀体自身重量，减少安装时的管道承重负载。
