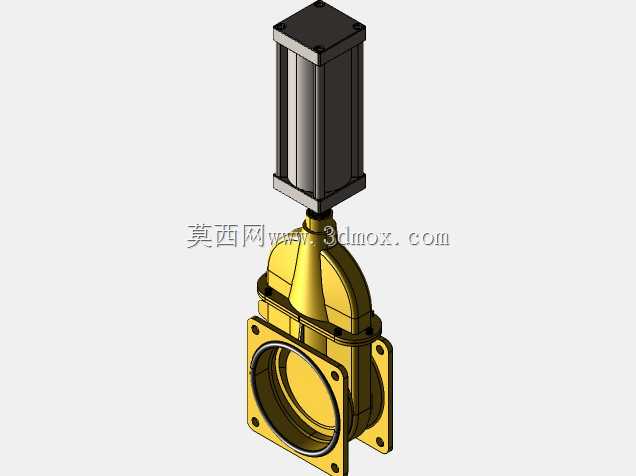

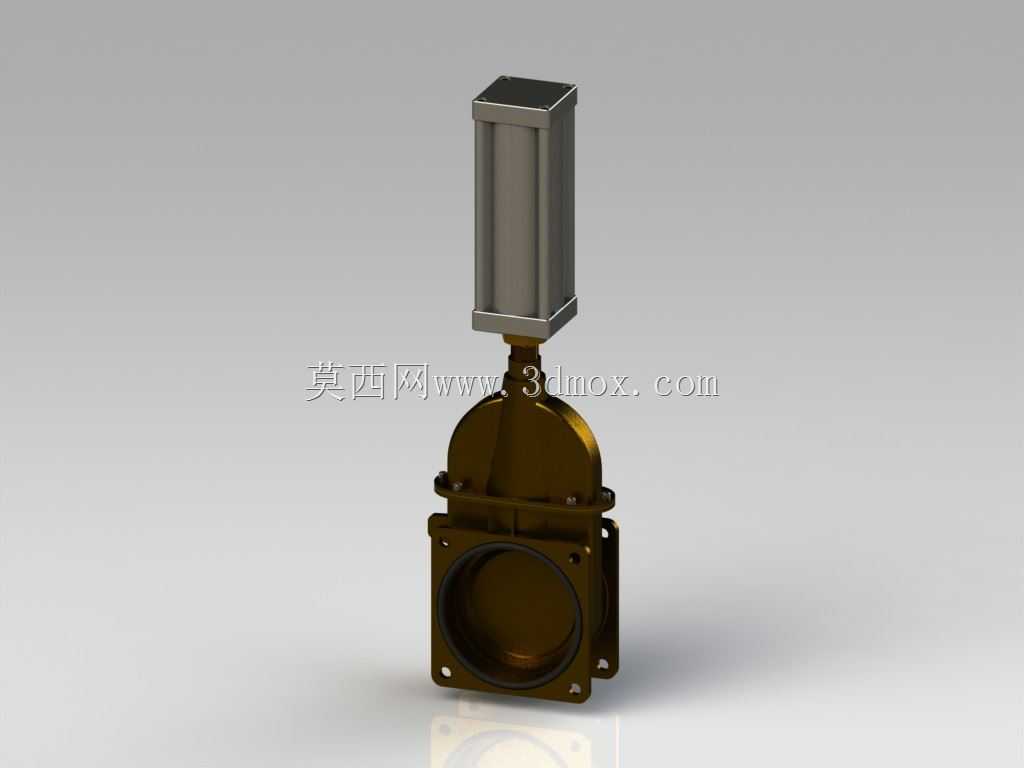

带气动活塞的6英寸螺栓法兰闸阀结构

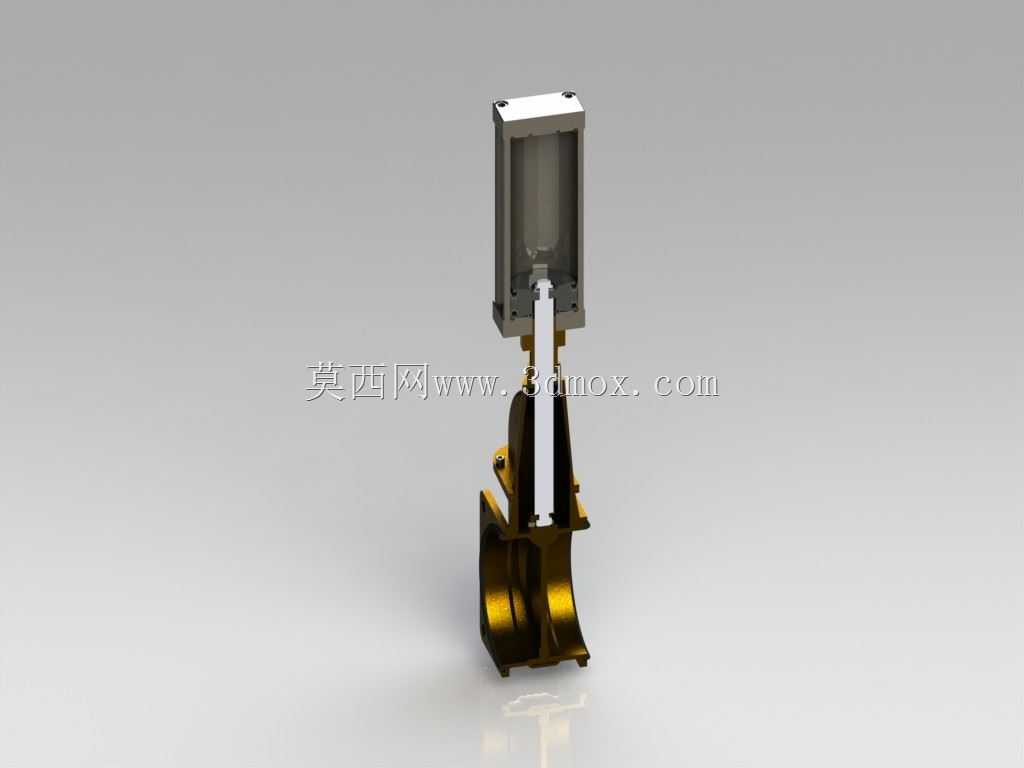

这款带气动活塞执行机构的法兰式闸阀，主要面向市政给排水、化工流体输送、粉体物料管路的通断控制场景，在需要远程快速启闭、不适合人工手动操作的管段上应用较多，尤其是6英寸通径的规格，适配多数中等流量的工业主管道布设需求。从结构设计来看，上部采用标准气缸式活塞执行结构，通过压缩空气驱动活塞上下动作，直接带动下部闸板做垂直升降运动，相比传统蜗轮蜗杆手动闸阀，启闭响应速度更快，可接入厂区气动控制系统实现自动化联锁控制，不需要操作人员到现场手动转动手轮，在高空布设、介质存在腐蚀性或者管路排布密集操作空间不足的场景下优势明显。下部阀体采用四螺栓方形法兰连接结构，法兰端面预留标准螺栓过孔，安装时可直接与管路端的配对法兰通过螺栓紧固，密封面适配常规橡胶或金属缠绕垫片，不需要额外加工适配接口，能直接替换同通径的传统手动法兰闸阀，降低管路改造的适配成本。设计过程中，执行机构与阀体的连接部位做了同轴度限位结构，避免活塞推杆长期动作出现偏磨，导致闸板卡涩、密封面泄漏的问题；闸板采用整体式楔式结构，关闭时能借助介质压力实现自密封，在低压工况下也能保证截断密封性，不会出现内漏情况。从安装边界来看，阀体的法兰外轮廓尺寸、执行机构的总高度都做了适配常规管廊布设的优化，安装时不需要额外预留过大的操作空间，气缸侧面的气路接口采用标准内螺纹接口，可直接对接厂区常规规格的气动软管，不需要额外转换接头。日常使用中，活塞执行机构的运动部件做了防尘密封处理，在多粉尘的粉体输送车间、户外露天布设的管路上使用时，能避免粉尘、雨水进入气缸内部磨损密封件，延长设备的维护周期。闸板的升降行程做了机械限位，全开状态下闸板完全提升至阀腔上部，不会对管路通流造成遮挡，能最大限度降低管路的流阻损失，减少输送过程中的动力损耗；全关状态下闸板完全落座，截断通路，可承受管路额定工作压力下的正向密封，不会出现介质渗漏。整体结构没有冗余的复杂部件，拆解维护时只需要拆开阀体与执行机构的连接螺栓、法兰连接螺栓即可完成内部密封件的更换，不需要专用的特殊工具，适合工业现场的日常运维作业。
