多层管道式无土水培种植架结构设计

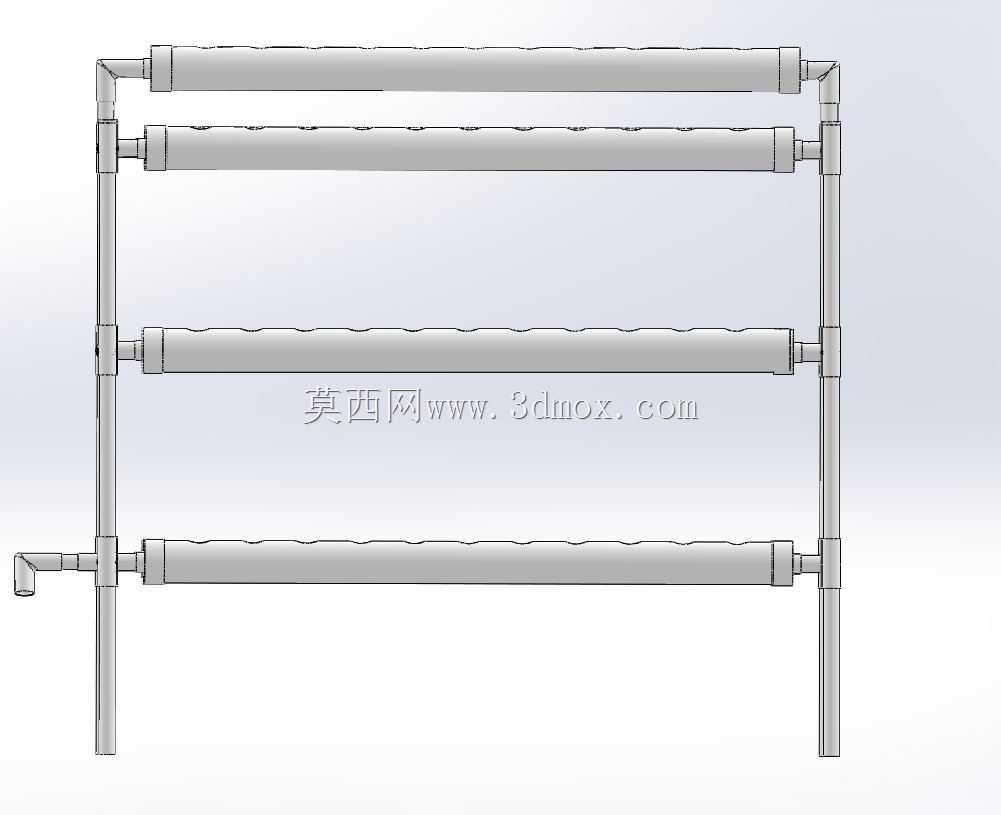

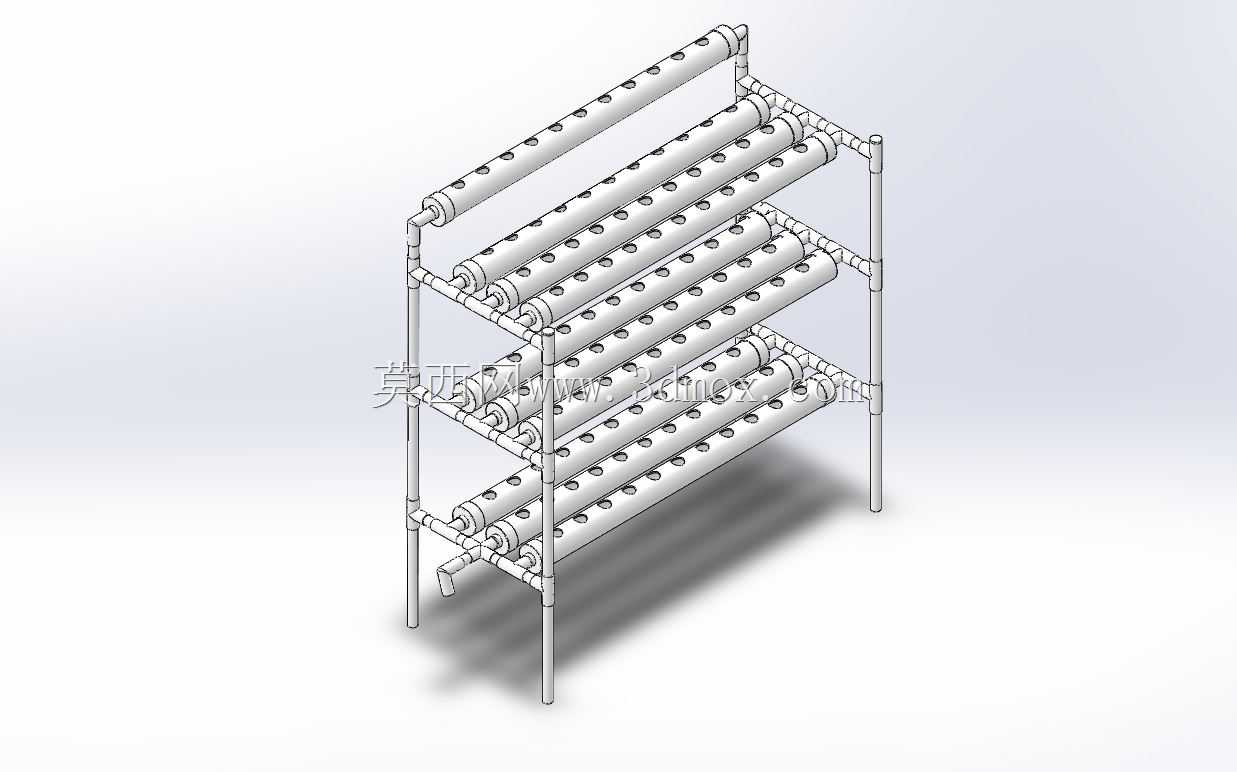

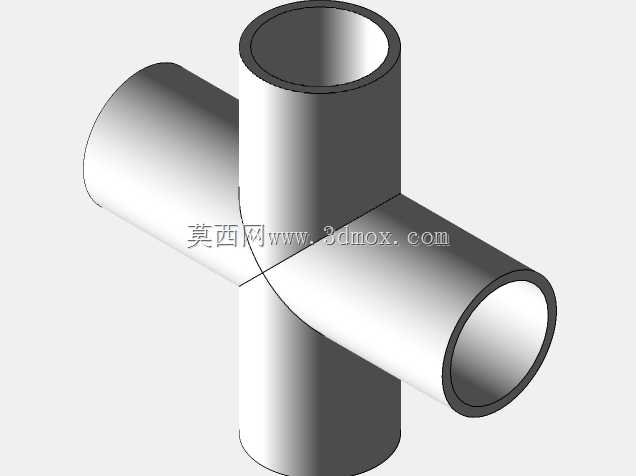

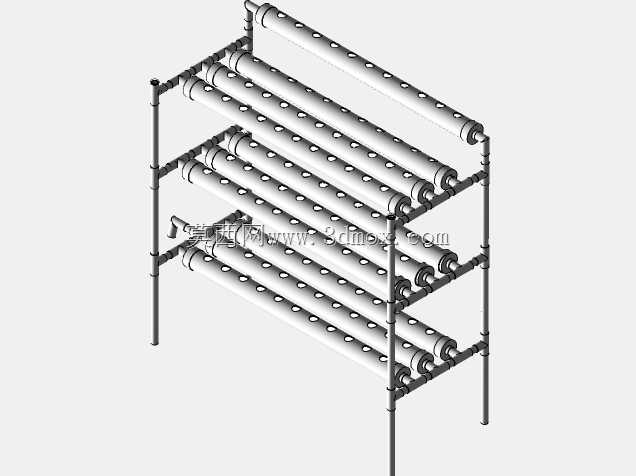

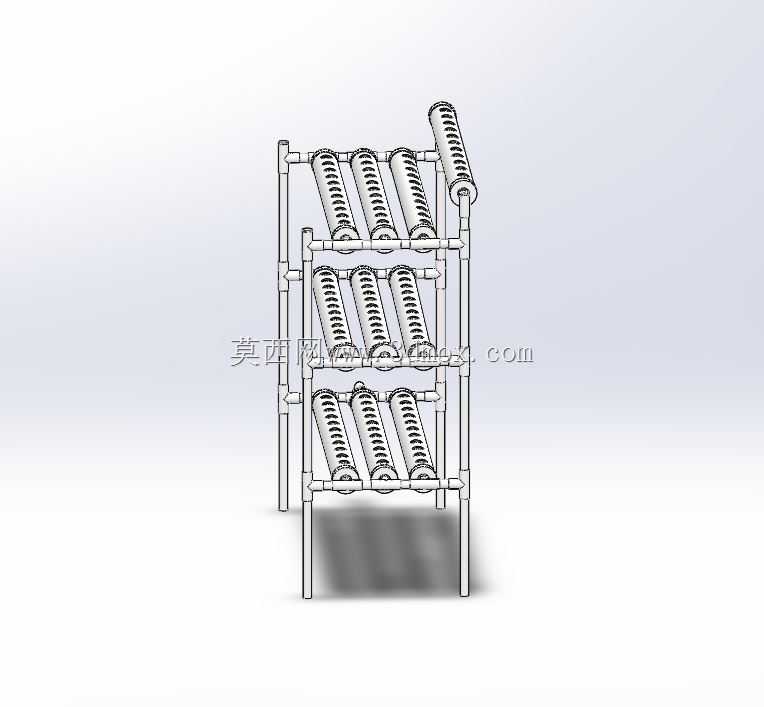

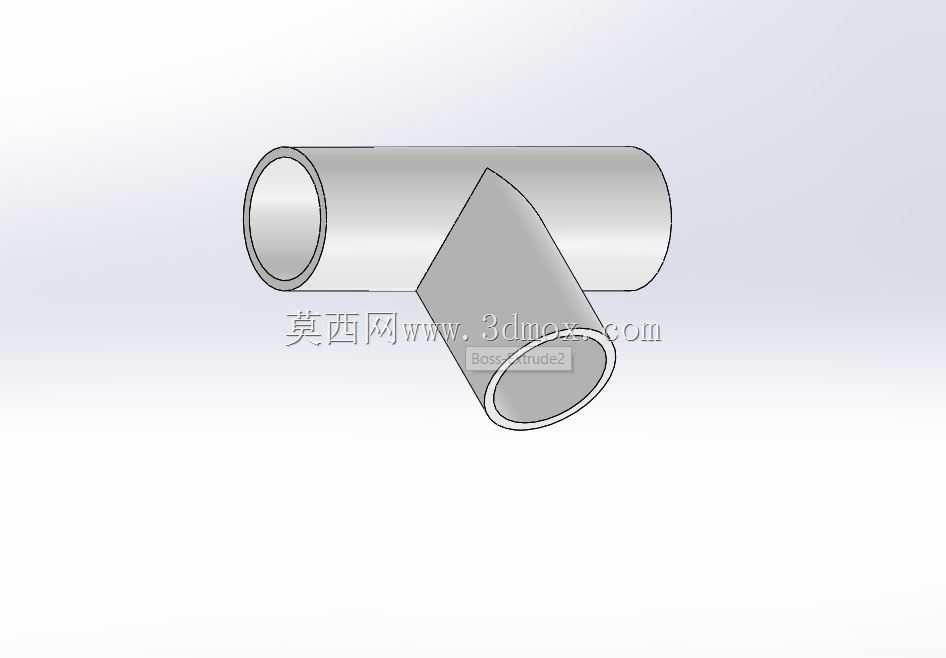

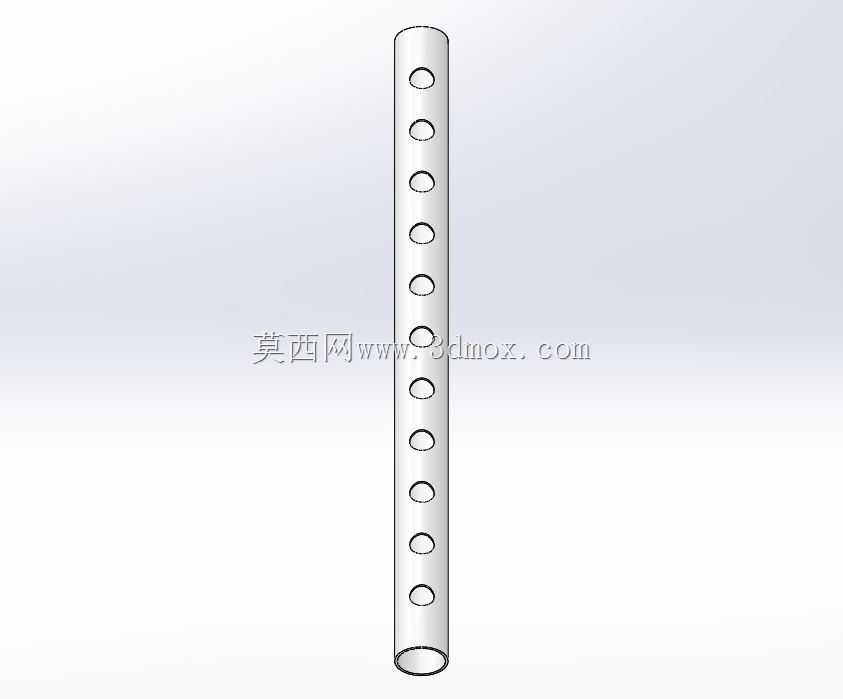

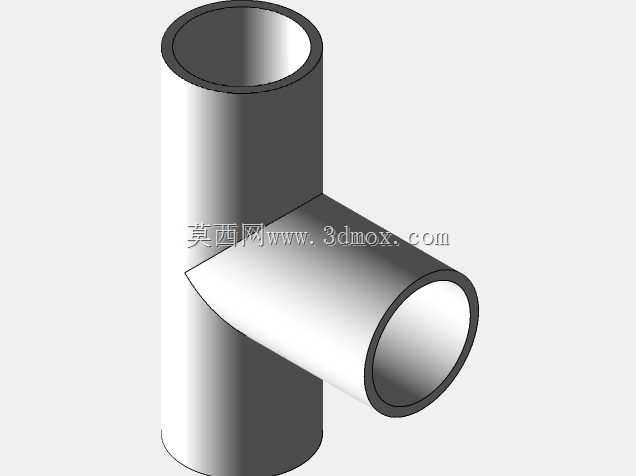

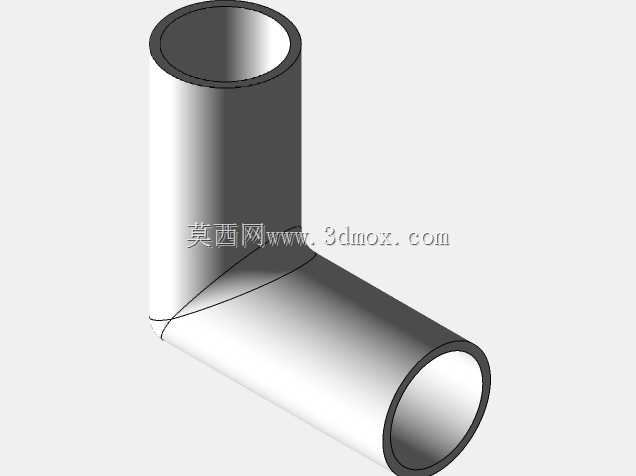

这套多层管道式水培种植设施，主要面向家庭阳台种植、小型农业科普基地、都市屋顶农场等场景使用，核心是替代传统土壤种植模式，解决土培过程中易出现的土壤板结、杂草滋生、土传病害传播等问题，同时大幅提升单位空间的种植利用率。从结构设计逻辑来看，整体采用立式框架布局，四根竖向支撑管作为主承重构件，搭配四层横向平行布置的种植管道，层间预留足够的作物生长空间，避免下层作物因上层遮挡出现光照不足的问题，竖向框架底部做平齐处理，可直接放置在平整的水泥地面、阳台台面或是定制的置物底座上，不需要额外做复杂的地基固定，安装门槛较低。横向种植管道采用等径圆管结构，管壁上预留等间距的种植孔，作物定植后根系直接伸入管道内部的流动营养液中，不需要额外的基质固定，营养液通过管道端部的连通结构在各层管道间循环流动，左下角预留的外接管路接口可直接连接小型循环水泵，实现营养液的自动循环增氧，不需要人工频繁浇灌。从安装边界来看，整体框架的横向宽度适配常规阳台的预留空间，竖向高度控制在普通人站立操作可触及最上层种植管道的范围，日常采收、查看作物长势时不需要借助登高工具，各层管道与竖向支撑的连接采用标准管接件拼接，不需要焊接作业，使用者可根据实际种植需求增减种植层数量，或是调整层间高度适配不同株高的叶菜类作物。结构设计上充分考虑了长期使用的耐腐需求，所有管路构件均采用耐水耐营养液腐蚀的材质，避免长期接触水肥出现锈蚀渗漏的问题，管道接口处做密封处理，防止循环过程中出现营养液滴漏污染放置台面。不同于大型商业化水培设备的复杂结构，这套装置的管路走向简洁，没有冗余的结构件，既降低了整体制造成本，也方便后期拆解清洗管道内部积存的根系残留物，日常维护只需要定期检查管路密封性、更换循环营养液即可，没有复杂的电控组件，非专业人员也能快速上手操作。在实际使用中，这套装置可种植生菜、油麦菜、小油菜等常见叶菜类作物，四层结构的种植密度相当于同等占地面积土培种植的四倍以上，同时因为采用封闭管路循环设计，水肥利用率远高于传统土培模式，也不会出现浇水时泥水外溢的问题，非常适合在室内或是都市非耕地区域搭建小型种植场景。
