剪叉式支撑调节承载机构三维结构

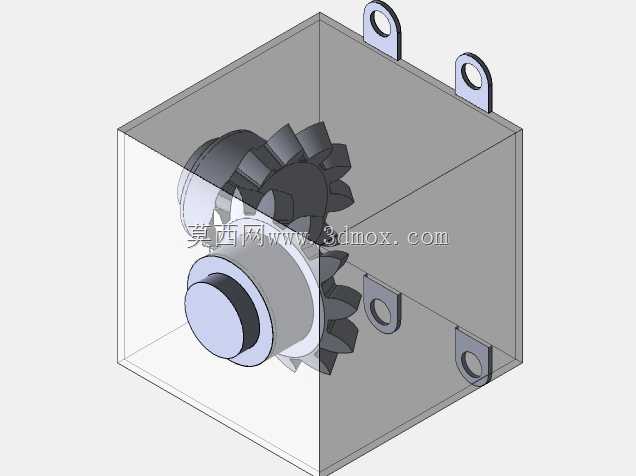

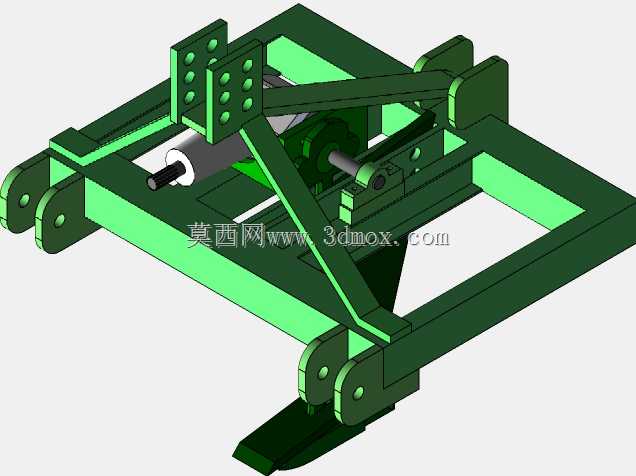

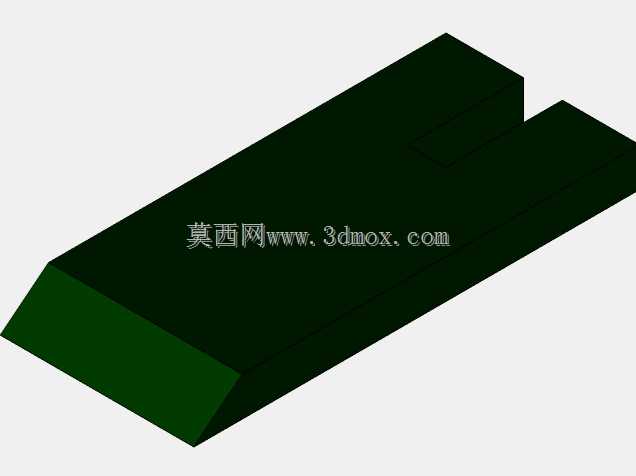

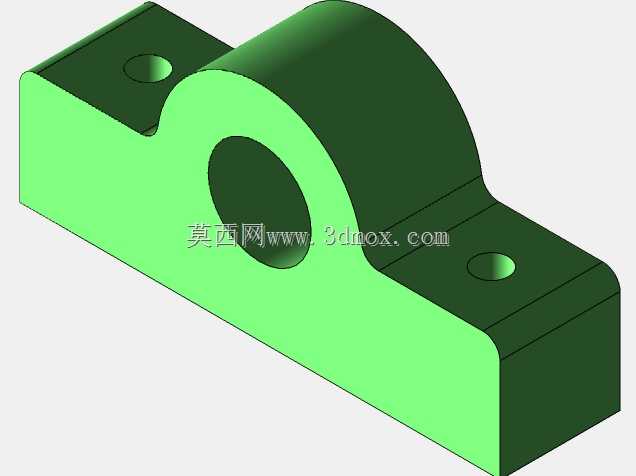

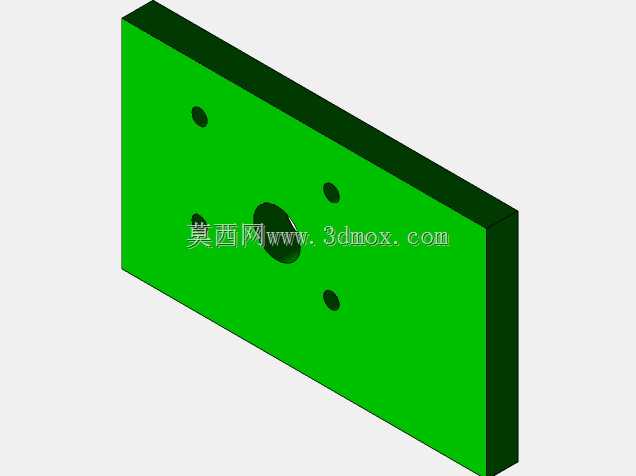

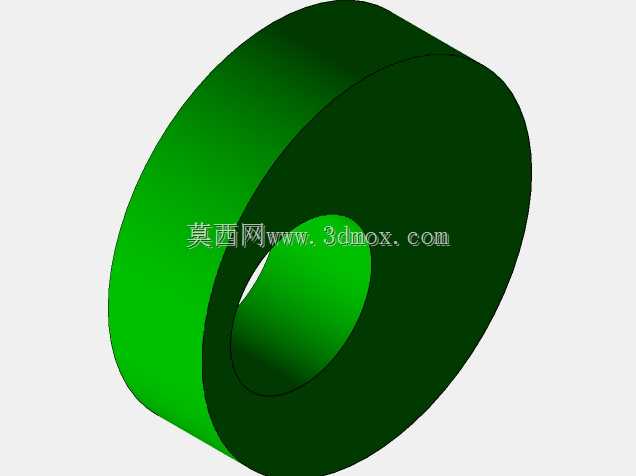

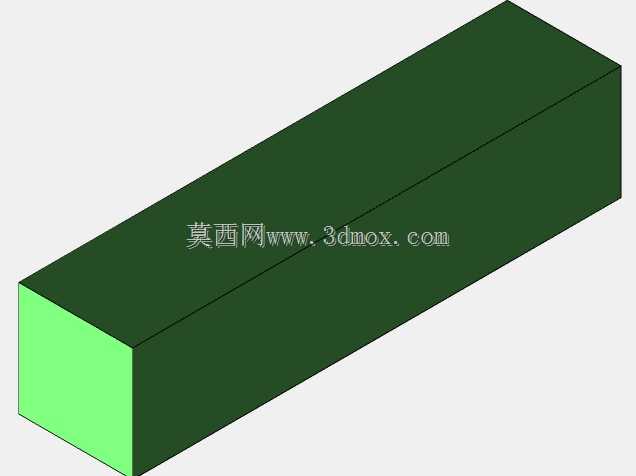

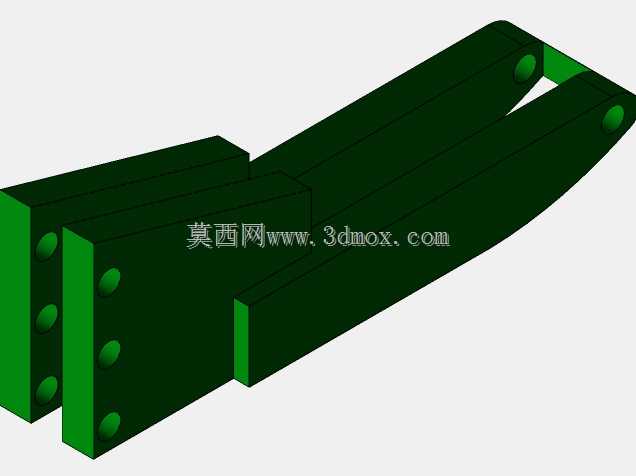

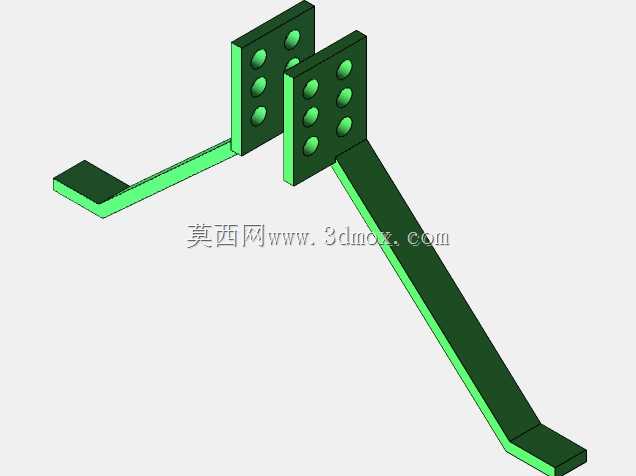

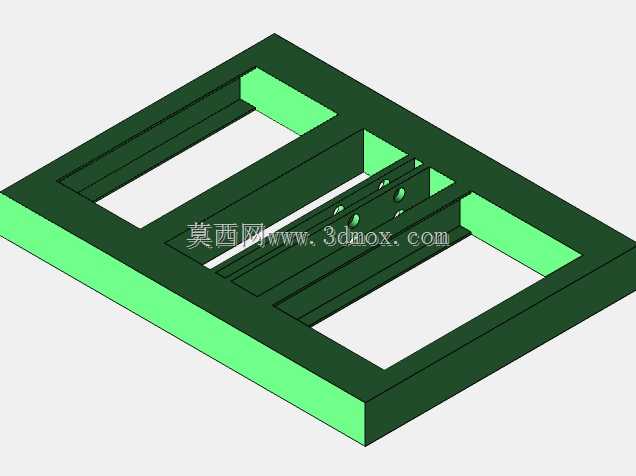

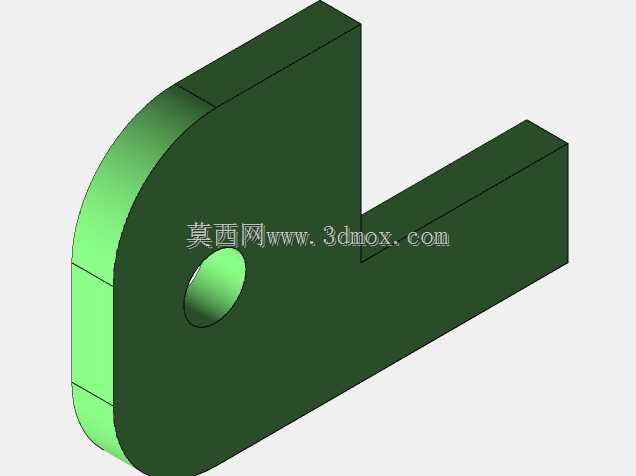

该剪叉式支撑调节承载机构，主要应用于生产线工位高度适配、小型设备安装调平、工装夹具承载变位等工业场景，可在固定安装位上实现小行程的高度调节与角度微调，适配不同作业高度的操作需求，替代固定式刚性支架无法灵活调整的缺陷。从结构设计来看，整体采用框型焊接架体作为承载基座，基座两侧预留铰接安装耳板，耳板上加工同轴定位销孔，用于与剪叉臂组形成转动副，剪叉臂采用厚钢板切割成型，臂身交叉位置设置中间铰接轴，保证两组臂体可同步绕轴转动实现开合，进而带动顶部承载平台完成升降动作。驱动端配置横向布置的螺旋调节组件，调节螺杆穿过剪叉臂端部的铰接滑块，转动螺杆即可带动滑块沿基座滑槽横向位移，驱动剪叉臂完成开合动作，相比液压驱动形式，该结构无需配套动力源，纯机械调节的形式维护成本更低，适配无动力供给的固定工位使用。安装边界方面，基座底部为平面框型结构，可直接通过螺栓固定在混凝土地面或设备台面上，底部安装孔位沿架体四周均匀布置，可适配不同规格的膨胀螺栓或T型螺栓固定；顶部承载面预留多组阵列螺纹孔，可直接安装工装夹具、待加工工件或者小型作业设备，无需额外加工转接板。设计过程中重点考量了铰接点的受力分布，所有转动副位置均配置耐磨衬套，减少反复调节过程中的臂体磨损，延长机构整体使用寿命；剪叉臂的截面厚度经过受力校核，可满足额定承载下的刚度要求，避免承载后出现臂体变形导致调节卡滞。架体的侧边设置有限位挡块，可限制剪叉臂的最大开合角度，防止调节超程导致机构失稳，同时在调节螺杆端部设置锁紧螺母，调整到目标高度后可锁死螺杆位置，避免作业过程中出现高度滑移。该结构整体没有复杂的异形曲面，所有零部件均采用常规板材、棒材加工成型，加工工艺性好，生产制造成本低，适合中小批量加工制作，可根据实际承载需求调整臂体厚度、螺杆直径以及架体整体尺寸，适配不同的承载吨位与调节行程要求。
