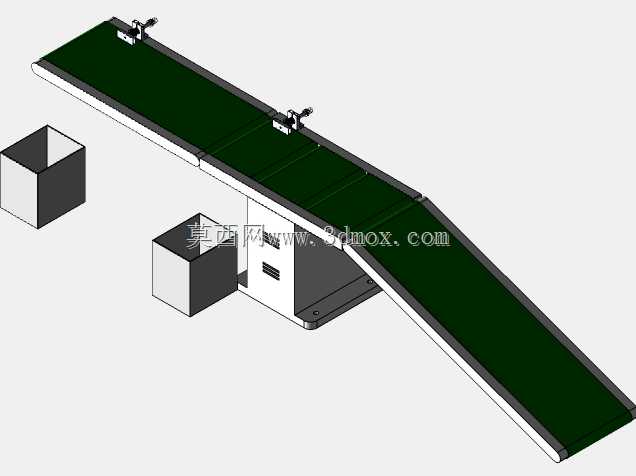

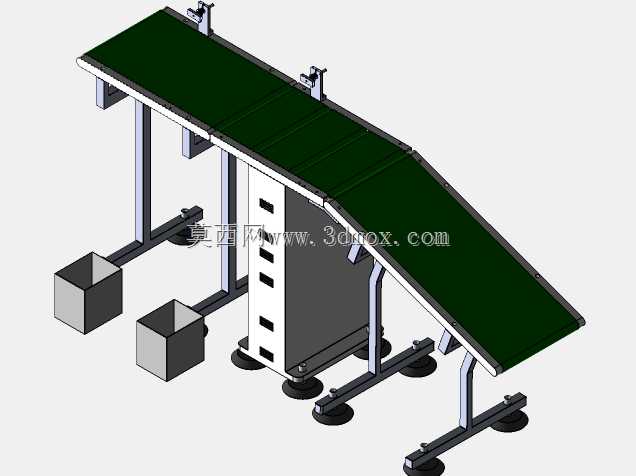

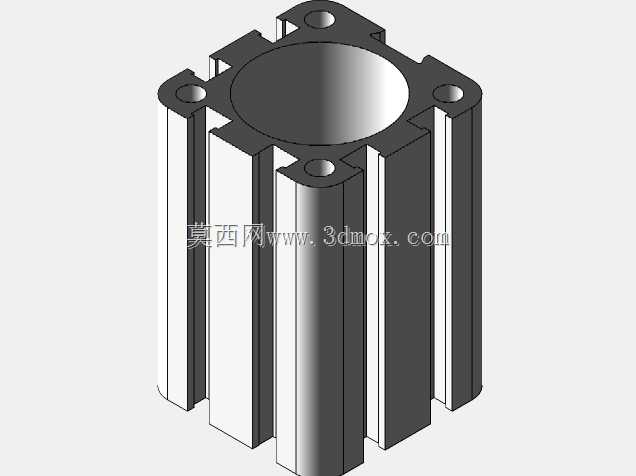

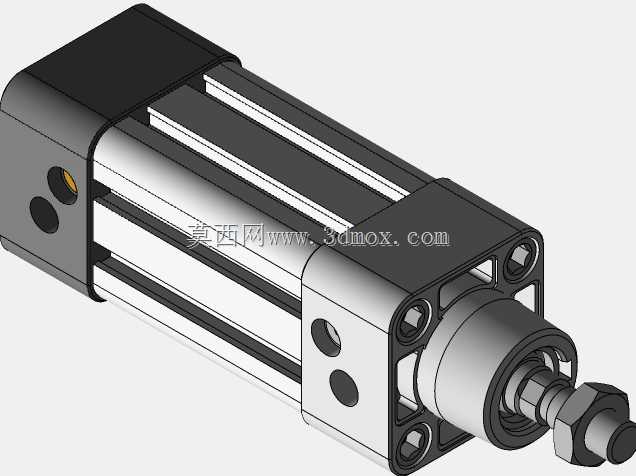

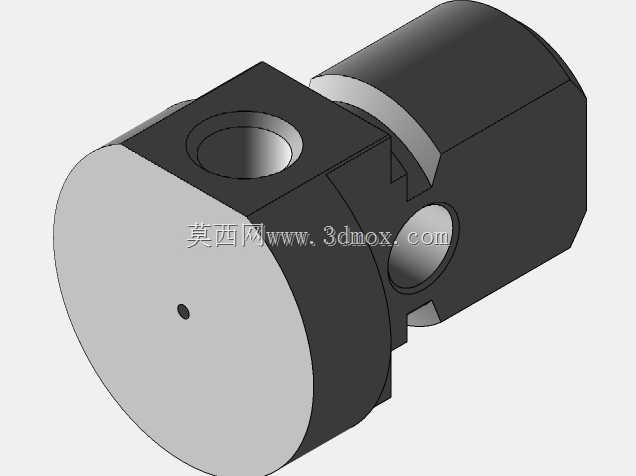

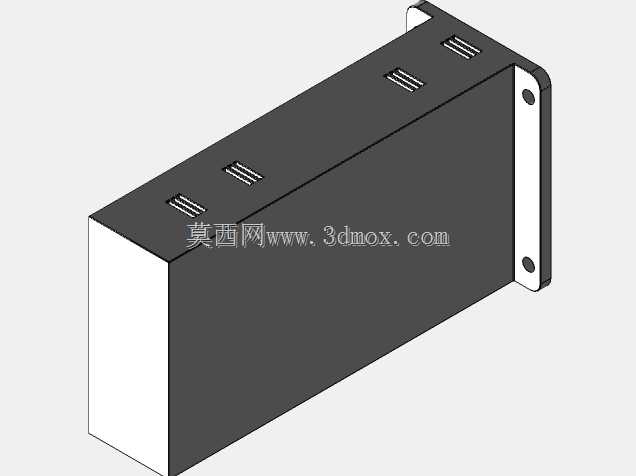

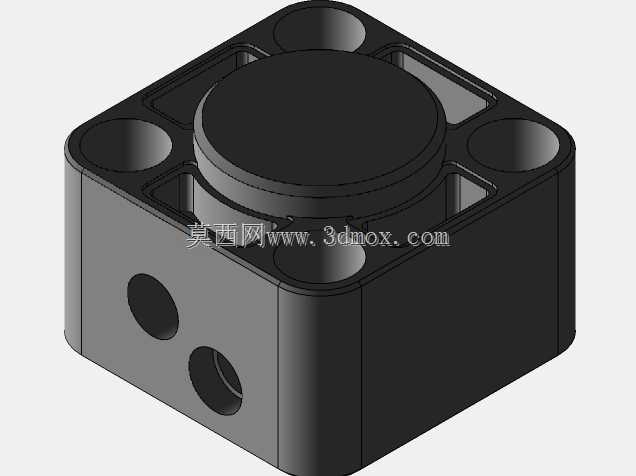

带挡边斜段组合式皮带输送装置

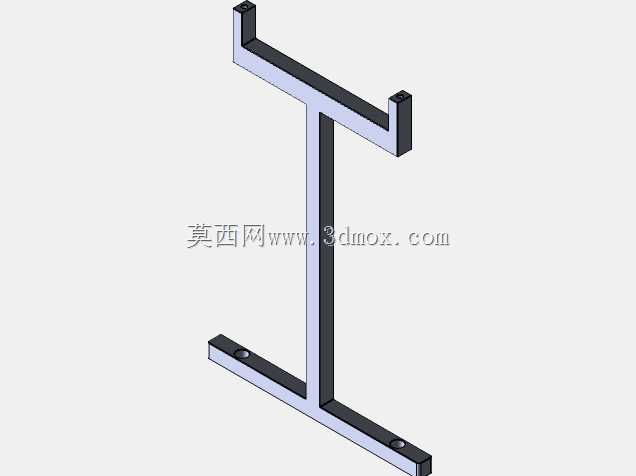

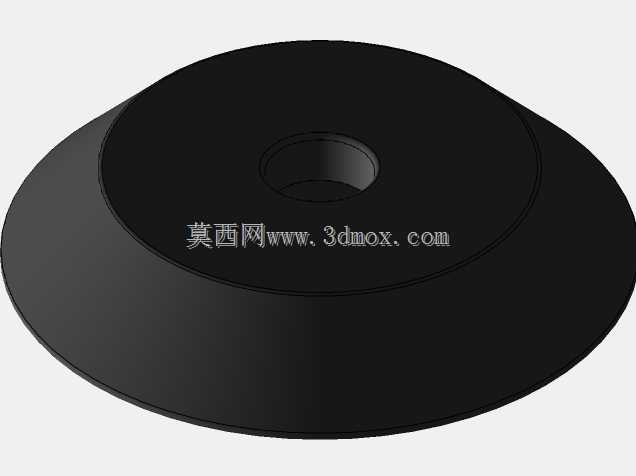

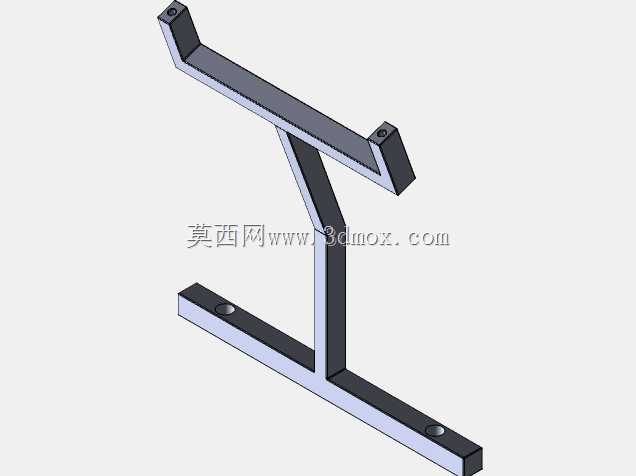

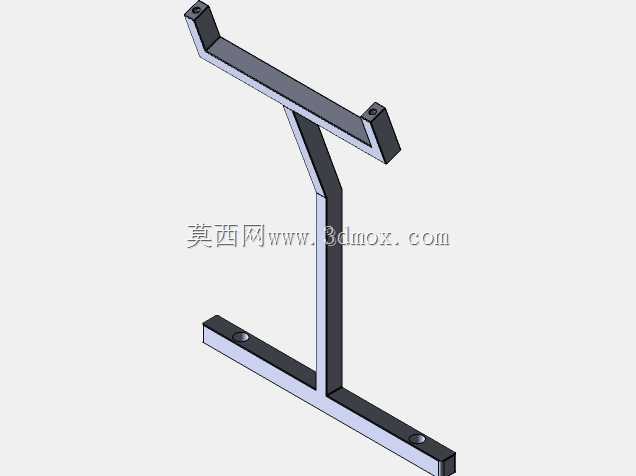

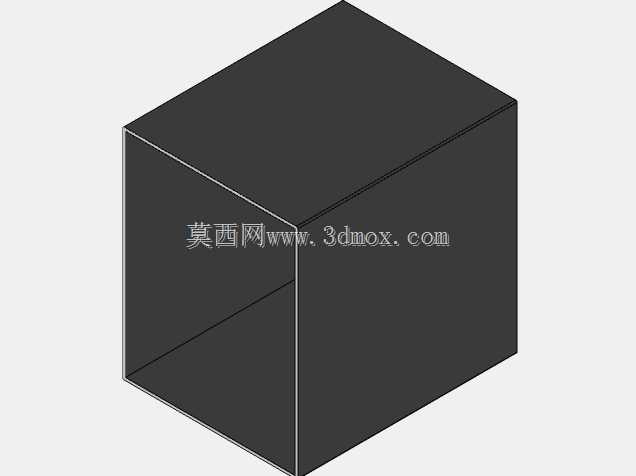

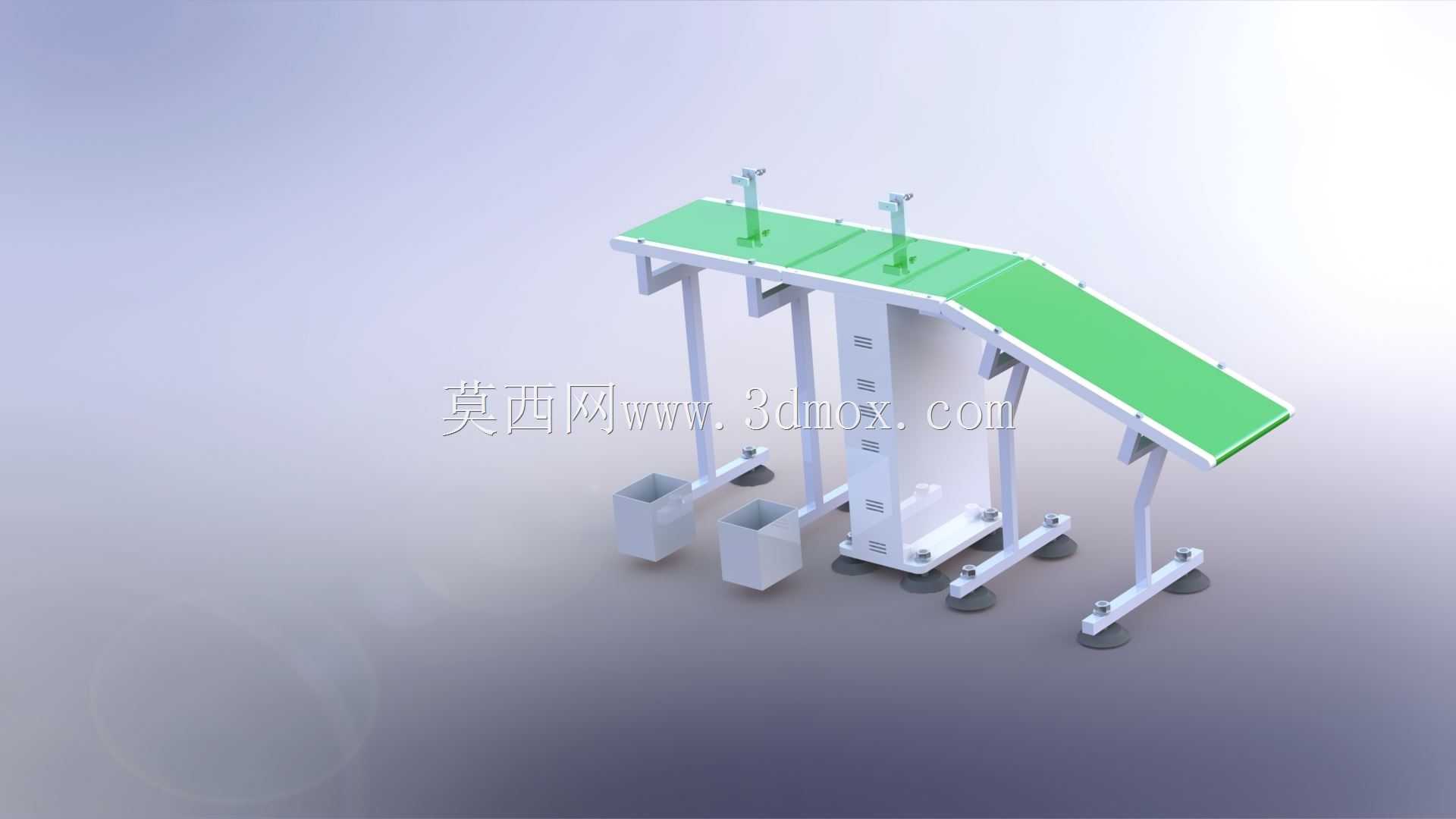

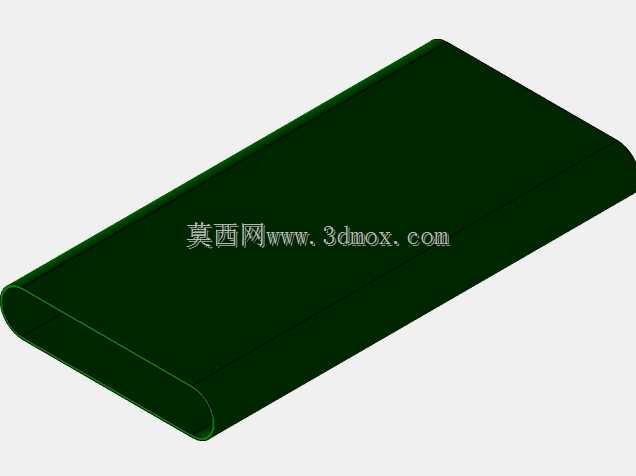

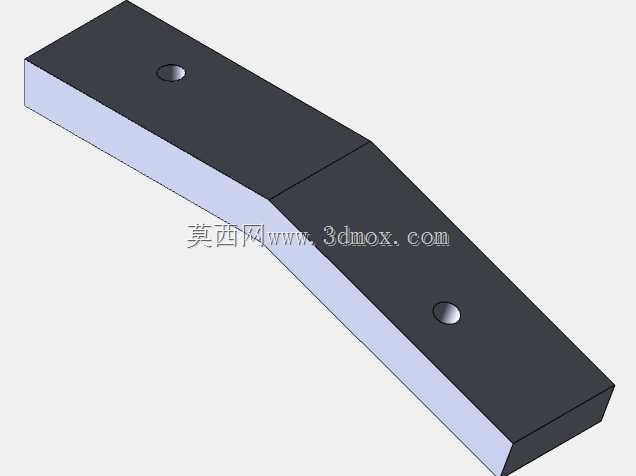

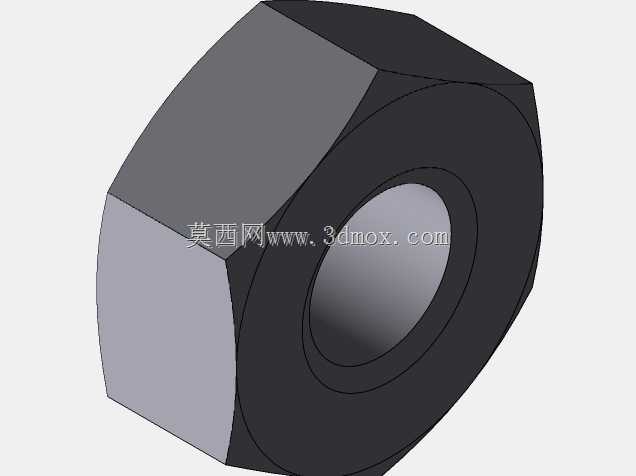

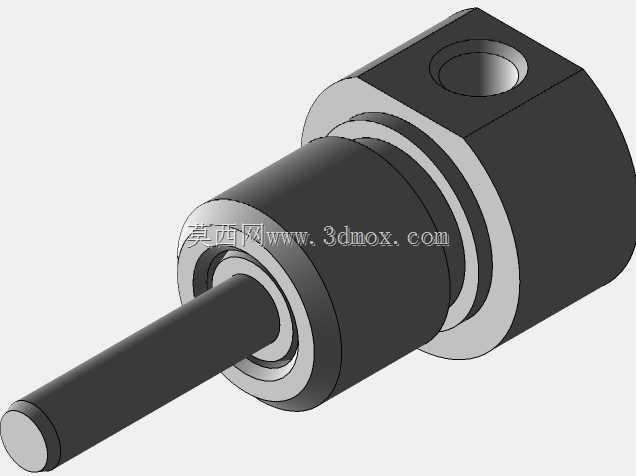

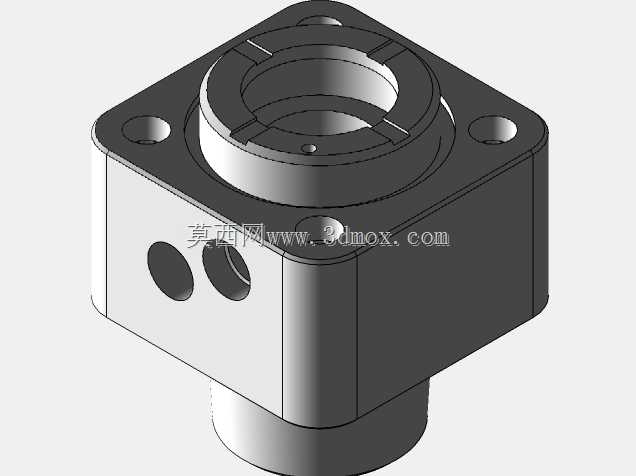

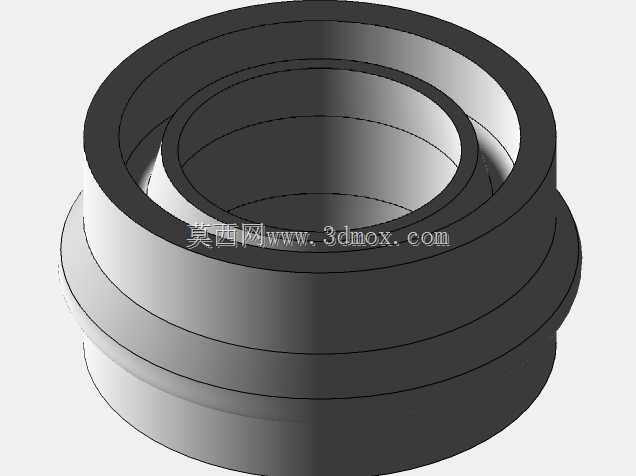

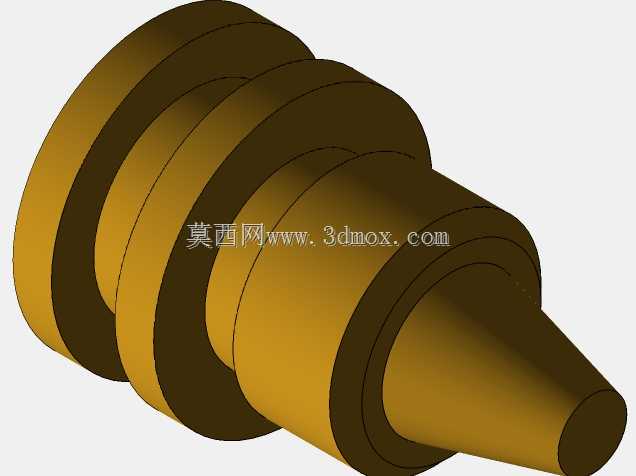

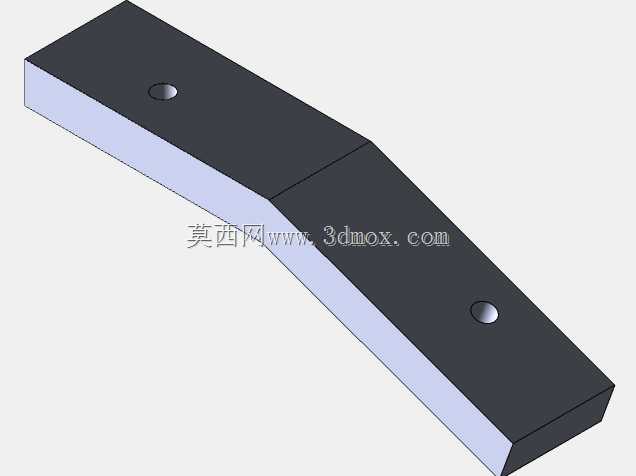

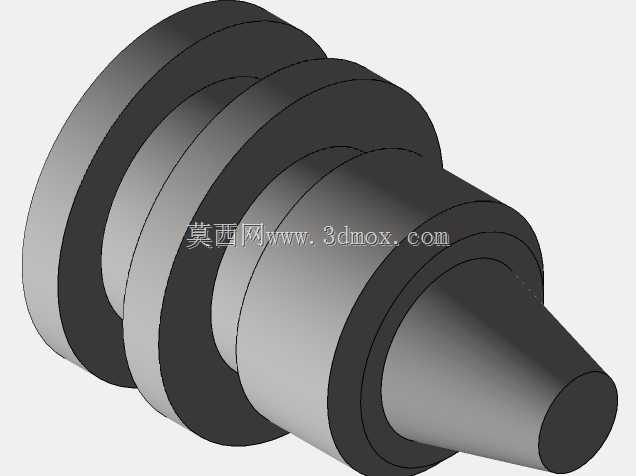

这款组合式皮带输送装置，主要面向轻工制造、电子组装、小型零部件加工车间的工位间物料转运场景，可衔接不同高度的作业工位，也可搭配分拣工位完成小型工件的导向输送，适配重量较轻的塑胶件、五金小零件、包装半成品等物料的短距离传输需求。设备采用水平段加倾斜段的一体化机架设计，水平段预留了两个工位操作位，上方设置的挡料定位结构可对输送过程中的物料进行临时限位，方便作业人员取放或完成工位加工操作，倾斜段可将物料从高位作业面导向低位收料区域，无需额外增设转接溜槽，减少物料转接过程中的卡滞、掉落风险。机架主体采用方通焊接后加工安装基准面，支腿搭配可调脚杯，可根据现场地面平整度调节整体水平度，单支腿调节行程满足±15mm的调整范围，适配多数车间的地面安装条件，设备整体安装边界长度约1200mm，水平段宽度约400mm，倾斜段末端高度可根据对接工位需求在600-800mm区间调整，整体占用车间横向空间较小，适合在紧凑型生产线布局中嵌入使用。皮带选用绿色PVC防静电材质，表面摩擦系数适中，可避免小型工件在倾斜输送段出现打滑后退的问题，皮带两侧设置的挡边高度为30mm，可防止尺寸较小的物料从皮带侧边滑落。驱动单元内置在机架中部的立式安装仓内，采用减速电机直驱主动辊的结构，减少链传动带来的维护点位，传动效率更高，运行噪音可控制在65分贝以内，符合车间作业的噪音管控要求。设计过程中优先考虑了设备的拆装便捷性，辊筒、支腿、挡料结构均采用螺栓连接的装配方式，无需焊接即可完成现场组装，后期更换皮带或维护驱动单元时，仅需拆卸对应位置的连接螺栓即可完成操作，降低日常维护的工时消耗。设备下方预留的两个收料盒安装位，可放置在挡料结构的正下方，用于收集工位作业产生的废料或不合格品，无需额外在工位旁配置废料收集容器，进一步优化工位周边的空间利用率。倾斜段的倾斜角度设置为15度，兼顾物料下滑的顺畅性与输送过程的稳定性，避免角度过大导致物料冲落、磕碰损伤的问题，同时该角度下皮带的张紧调节更易操作，长期运行不易出现皮带跑偏的情况。
