菱形勾花链式铁丝防护围栏结构

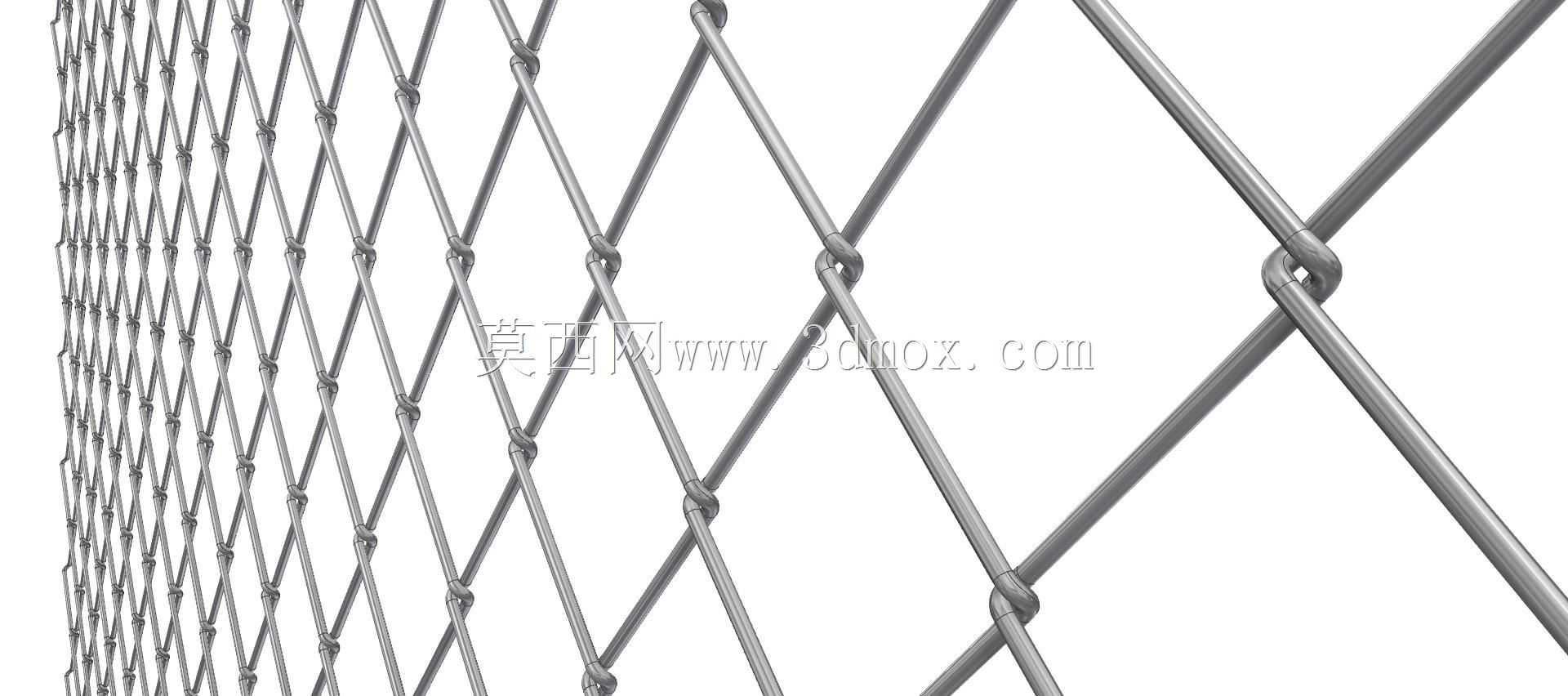

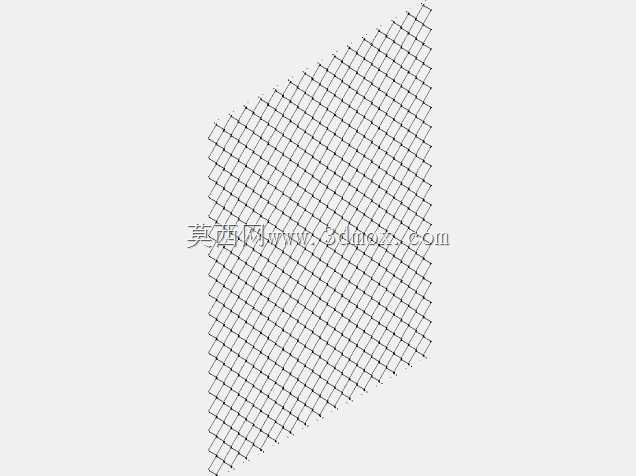

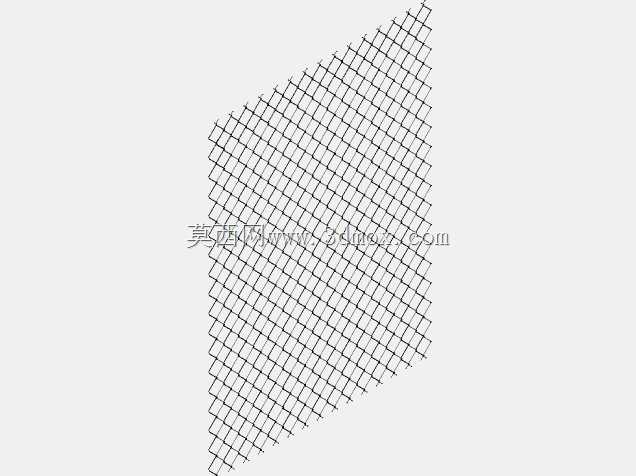

这类链式勾花铁丝网围栏，在厂区边界隔离、户外场地分区、边坡防护、养殖区域围挡等场景中应用十分广泛，不同于焊接网片的刚性结构，它依靠金属丝相互勾连绞合的节点形成柔性网状结构，受外力冲击时能通过网面的小幅形变卸力，不会像焊接网那样在受撞击后出现焊点崩开、网面碎裂的问题，后期维护更换局部损坏段的成本也更低。做这个结构的三维建模时，首先要捋清楚单根金属丝的走线路径：相邻两根丝以螺旋绞合的方式在节点处互锁，每一个绞合节点的扭转角度、丝材的弯曲半径都要保持一致，不然阵列之后会出现丝材干涉、网孔大小不均的问题，很多新手建模时容易直接用交叉圆柱代替绞合节点，做出来的模型看着像交叉搭接的网，完全体现不出勾花网互锁的结构特点，实际生产里这种节点是通过专用织网机将金属丝预弯后逐环扣合的，没有焊接工序，节点处的丝材是连续弯折的，不存在断开的截面。从安装边界来看，这类围栏常规适配的立柱间距在2米到3米之间，网面展开后宽度要匹配立柱间距，上下两端可以通过压条固定在立柱的横向挂耳上，也可以穿钢筋拉直后再和立柱连接，网丝的直径根据防护等级不同一般在2mm到5mm区间，菱形网孔的对角线尺寸根据使用场景调整，比如厂区外围防护常用50mm到80mm的网孔，既能保证防护强度，也不会因为网孔过小造成材料浪费，边坡落石防护的场景则会根据落石粒径调整网孔大小，同时搭配更粗的丝径来提升抗冲击能力。建模过程中还要注意丝材表面的镀锌层质感还原，实际工程中这类围栏大多采用热镀锌丝或者包塑丝制作，丝材表面是均匀的哑光金属质感，没有镜面反光，绞合节点处因为加工时的挤压，会有轻微的丝径形变，建模时如果完全用等直径圆柱沿路径扫掠，节点处会显得过于规整，和实际生产出来的产品有偏差，可以在绞合位置给扫掠路径加微小的偏移量，还原加工带来的细微形变。另外这类围栏做整段装配时，要考虑网面的张紧余量，实际安装时网面不能完全拉成刚性平面，要预留一定的松弛量，不然温度变化带来的热胀冷缩会让网面拉扯变形，甚至拉坏固定件，三维装配时可以给网面设置微小的垂度参数，更贴合实际安装状态。不同于冲压成型的钢板网，勾花网的每个网孔都是由四根丝的弯折段围合而成，节点的互锁结构是整个网面受力的核心，当网面受到横向冲击力时，冲击力会沿着丝材传递到相邻的多个节点，分散到整个网面再传导到固定立柱上，不会出现局部应力集中导致的网面破损，这也是它在户外防护场景中被广泛使用的核心原因。
