Clearview通透式焊接防护围栏结构

　　做厂区安全防护设计快十年，经手的围栏类结构少说也有几十套，这次的Clearview焊接网围栏是近期做过的兼顾通透视野与防护强度的典型结构。很多厂区做设备隔离、区域划分的时候，常陷入两难：选实体围挡吧，视线完全遮挡，巡检的时候看不到围挡另一侧的设备运行状态，容易出现视觉盲区引发安全隐患；选普通钢丝网围栏吧，要么网丝太粗影响通透度，要么焊点强度不够，受外力冲击容易开焊变形，用个两三年就出现网面鼓包、焊点脱落的问题。

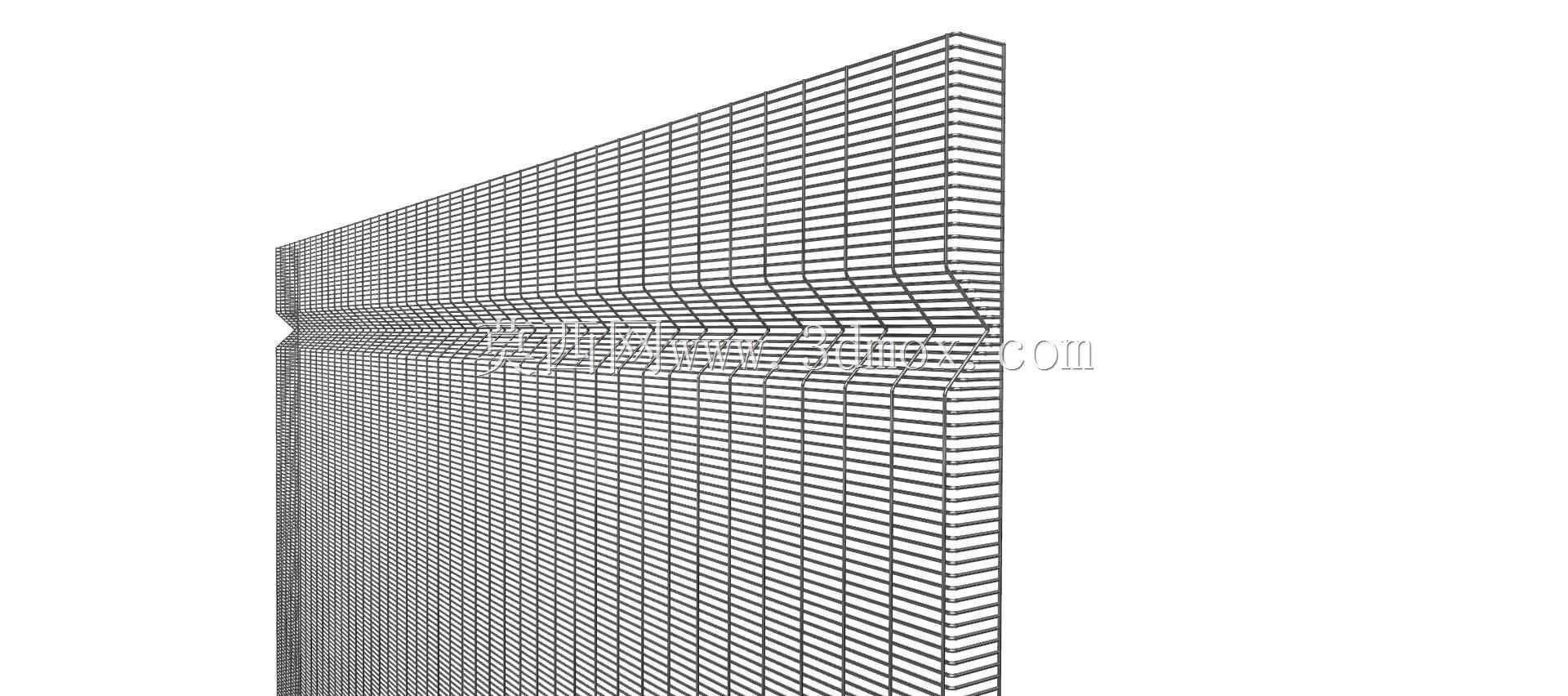

　　这套围栏的设计思路从一开始就瞄准了通透防护的核心需求，网面采用4mm线径的钢丝焊接成型，网孔排布做了等距优化，横向与纵向钢丝的交叉点全部采用电阻焊熔接，每个焊点的熔深控制在0.8-1.2mm之间，既保证连接强度，又不会因为焊穿钢丝导致网面出现毛刺或者强度薄弱点。网面整体做了折边加强处理，在围栏的拼接边缘位置，网面弯折出90度的安装边，不需要额外附加框架就能保证网面的平面度，安装的时候直接通过配套的固定件把折边和立柱连接，比传统带框围栏的安装效率提升近40%。

　　从实际应用场景来看，这类围栏适配的范围非常广：生产车间的设备安全隔离带，用它可以把高速运转的加工设备和人员巡检通道隔开，既满足安全防护的距离要求，操作人员在通道上就能直接观察到设备的运行指示灯、加工状态，不需要频繁打开围挡门检查；物流仓储区域的分区围挡，它的通透特性不会遮挡叉车司机的视线，能有效减少仓储作业中因为视线遮挡引发的碰撞事故；甚至户外的厂区周界、停车场隔离带，配合表面的防腐处理层，也能满足长期户外使用的耐候要求。

　　尺寸设计上，单块网片的宽度做了标准化模数处理，适配常规的2米、2.5米立柱间距，现场安装的时候可以根据实际围挡长度灵活裁切拼接，不需要提前定制特殊尺寸的网片。网面的高度覆盖1.2米到2.4米的常用防护高度，不同高度的网片安装孔位做了统一适配，同规格立柱可以兼容不同高度的网片安装，减少现场配件的备货种类。安装边界的处理上，立柱底部采用膨胀螺栓固定的方式，固定点的间距经过受力验算，在承受1kN/m的水平冲击力时，立柱的倾斜量不会超过15mm，满足工业防护围栏的抗冲击要求；网片和立柱的连接位置预留了3mm的调节间隙，能抵消地面不平整带来的安装误差，不会因为地面沉降导致网片出现拉扯变形。

　　很多人觉得围栏是简单的焊接结构，其实细节上的考量直接影响后期的使用体验：这套围栏的网丝排布做了视线优化，人站在距离围栏1米的位置，视线通透率能达到85%以上，不会像密目网那样产生压抑的视觉感受；焊接完成后的网面全部做了整平处理，每平米网面的平面度误差控制在2mm以内，安装完成后整体观感整齐，不会出现局部凹凸的情况；网片的边缘位置全部做了磨边处理，没有突出的钢丝头，安装和后期维护的时候不会划伤作业人员。

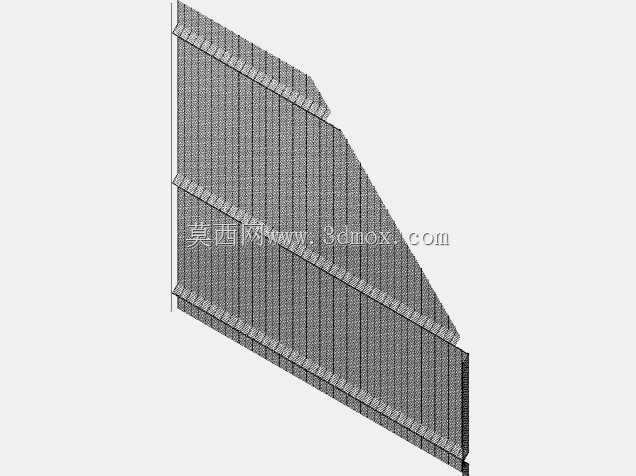

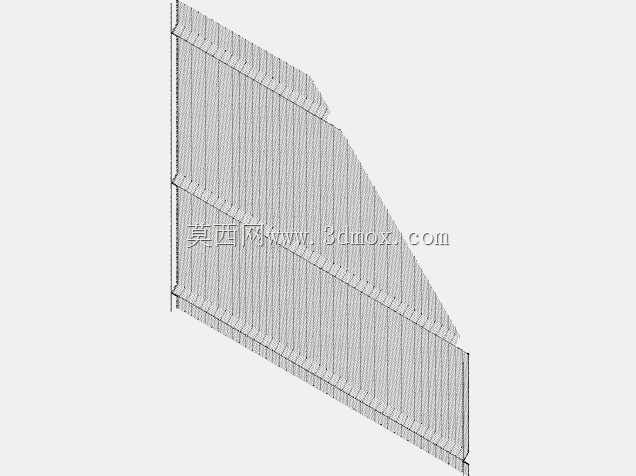

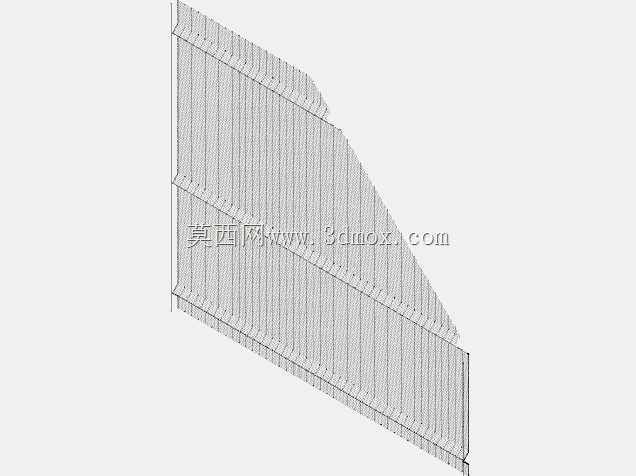

　　在做三维建模的时候，特意把网片做成了i-part参数化零件，调整线径、网孔尺寸、网片长宽参数的时候，整个网面的结构、焊点位置、安装折边都会自动更新，后续做不同项目的围挡设计时，只需要修改对应的参数就能快速生成适配的网片模型，不需要重复绘制网格结构，能大幅提升设计效率。建模的时候特意还原了每个交叉点的焊接熔接痕迹，不是简单的线条交叉，能更真实地反映实际产品的结构状态，做装配模拟的时候可以准确检查网片和立柱、连接配件之间的干涉情况，避免现场安装的时候出现配件不匹配的问题。

　　从结构受力的角度来看，这种焊接网围栏的受力传递路径非常清晰：外力作用在网面上的时候，冲击力会通过纵横交错的钢丝分散到各个焊点，再通过连接点传递到立柱，最终由立柱底部的固定件传递到地面，不会出现局部受力集中导致网面破损的情况。和传统的编织网围栏相比，焊接网的整体刚性更好，不需要额外增加横向加强筋就能满足防护强度要求，整体结构更简洁，材料利用率更高。
