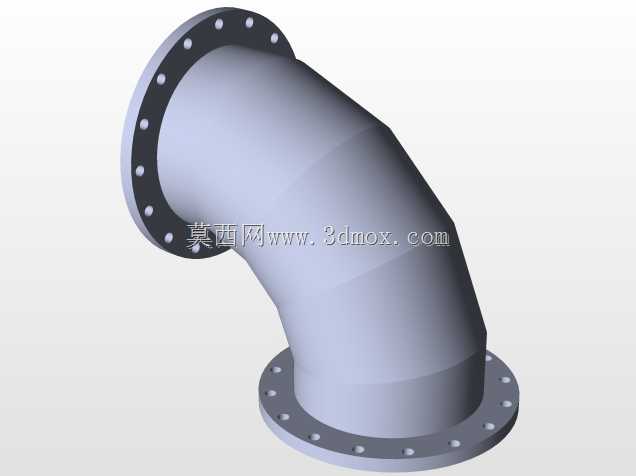

双法兰连接90度弯向管路转接件

在工业管路系统的布设过程中，经常会遇到管路需要垂直转向的布设场景，尤其是在化工流体输送、市政给排水、暖通循环水、工业设备外接管路等场景中，受安装空间限制、设备接口方位错位、管路走向规划要求，无法通过直管完成路径铺设时，这类带双法兰的90度弯转接头就成为管路系统中不可或缺的转接部件。这款弯转接头两端均采用标准法兰盘结构，法兰盘上均匀排布螺栓过孔，安装时可直接与对应通径的法兰端面对接，通过螺栓紧固配合密封垫片即可完成密封连接，相比焊接式弯头，法兰连接的形式不需要现场做焊接作业，安装拆卸更加便捷，后期管路维护、部件更换时不需要破坏原有管路结构，大幅降低现场施工与后期运维的工作量。从结构设计来看，这款弯头的弯曲段采用平滑圆弧过渡，没有直角折角结构，流体在经过弯转段时不会出现明显的流向突变，能够有效降低管路内部的流体阻力，减少流体输送过程中的压损，同时也能避免直角位置长期受流体冲刷出现的局部磨损问题，延长部件的整体使用寿命。两端的法兰盘与弯管主体采用一体化结构设计，衔接位置做了圆弧过渡补强，避免应力集中导致的结构开裂问题，能够承受管路内部常规的流体压力，适配多数中低压管路的使用需求。在安装边界方面，这款弯头的两个法兰端面分别处于互相垂直的两个平面上，安装前需要确认两端对接法兰的中心距与安装方位，保证螺栓孔能够对位匹配，紧固螺栓时需要按照对角顺序逐步拧紧，避免法兰面受力不均出现密封泄漏的问题。法兰端面的密封面平整度有严格要求，对接时需要根据输送介质的特性选择适配的密封垫片，比如输送水介质可选用橡胶垫片，输送腐蚀性介质可选用聚四氟乙烯垫片，保证连接位置的密封可靠性。在实际选型过程中，需要根据管路的通径、额定工作压力、输送介质特性匹配对应参数的弯头，避免出现通径不匹配、压力等级不符导致的安装失败或者运行泄漏问题。这类弯头在管路布设中既可以完成90度的管路转向，也可以通过多个弯头组合完成复杂管路路径的布设，是管路系统中应用非常广泛的转接部件，其结构设计的合理性直接影响整个管路系统的运行稳定性与流体输送效率。
