带锁止结构登山快挂安全扣三维设计

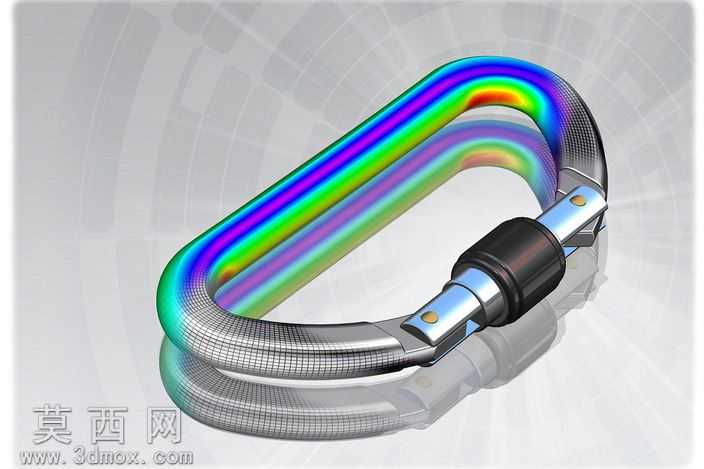

本作品为带螺旋锁止结构的登山快挂安全扣三维建模设计，建模过程依托三维参数化设计环境完成，整体建模遵循工业五金件的实际生产尺寸逻辑，对快挂扣的每一处结构细节都做了精准还原。首先从主体弯梁的轮廓构建入手，采用扫掠特征生成D型弯梁的基础实体，弯梁截面采用符合承重要求的类圆形截面，同时在弯梁表面构建了细密的防滑网格纹理，该纹理通过阵列包覆特征实现，既还原了实物的防滑握持触感，也提升了渲染后的真实质感。针对核心的锁止机构部分，建模时拆分了活动 gate 门扣、旋转锁套、定位铆钉三个独立子部件，活动门扣与弯梁端部的铰接位置做了精准的间隙配合预留，旋转锁套的外表面做了滚花防滑纹理设计，通过圆周阵列的小凹槽特征还原锁套的防滑结构，锁套与门扣之间的螺旋限位结构也通过螺旋线切除特征完整实现，能够直观展示锁止状态下的结构限位逻辑。材质渲染阶段，主体弯梁采用高强度铝合金材质参数，调整金属粗糙度与反射率参数模拟阳极氧化后的金属质感，锁套部分采用哑光黑色工程塑料材质，与金属主体形成明确的材质区分，门扣的金属销轴部分采用亮面镀铬材质参数，提升部件的视觉层次。作品同时完成了有限元受力分析的可视化效果呈现，通过彩虹色应力云图直观展示快挂扣在额定承重状态下的应力分布情况，云图色彩从蓝色低应力区到红色高应力区平滑过渡，清晰体现弯梁弧形段的受力传递路径，验证结构设计的承重合理性。整体设计思路围绕户外安全五金件的实用属性展开，既保证各部件的结构可动性符合实物操作逻辑，也通过细节纹理与材质搭配还原产品的工业质感，结构设计上充分考虑快挂扣的承重需求与锁止可靠性，铰接位置的圆角处理、锁套的防滑设计都贴合实际使用场景的人体工学要求，能够直接用于产品结构验证、展示演示或者生产参考。
