法兰式三通球阀金属结构三维设计

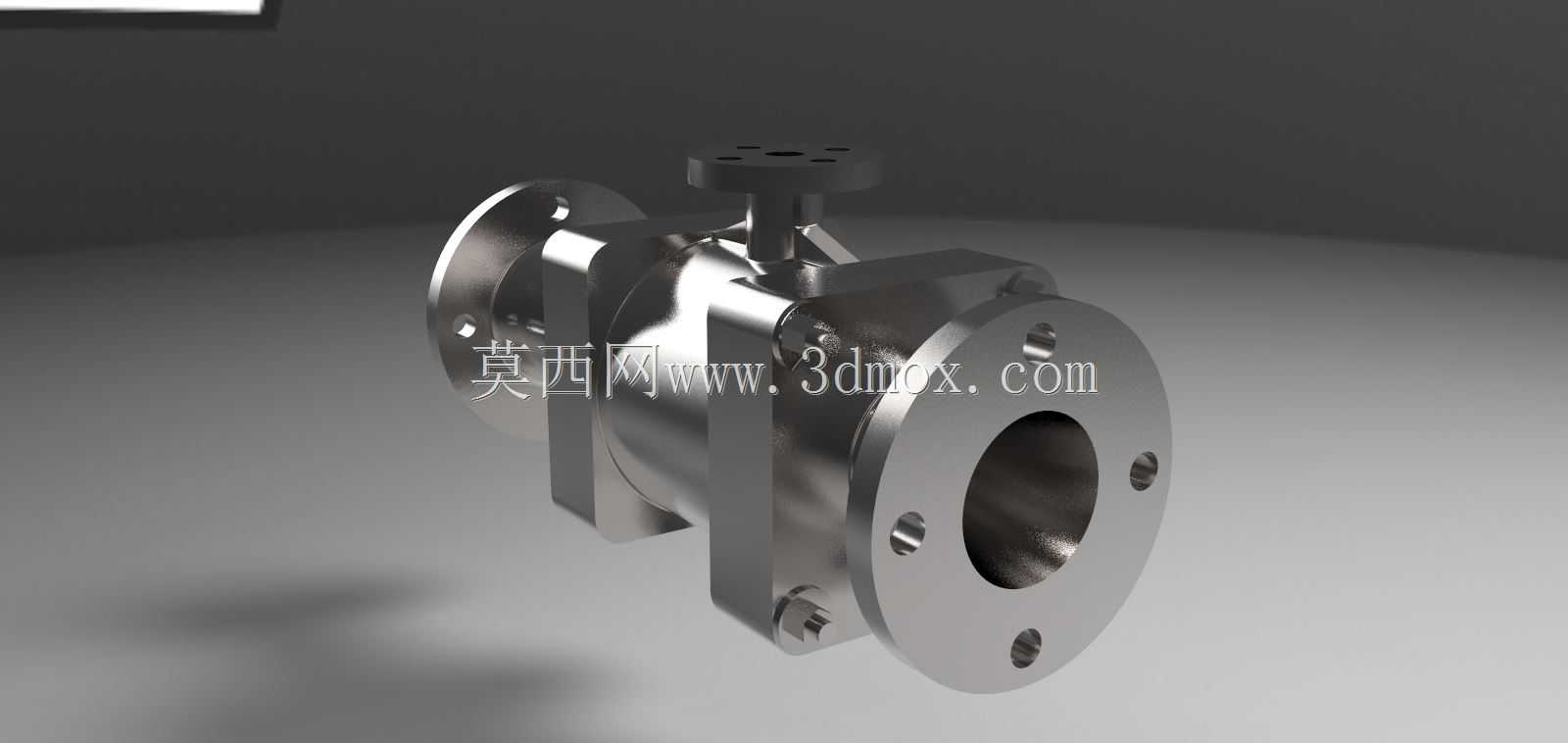

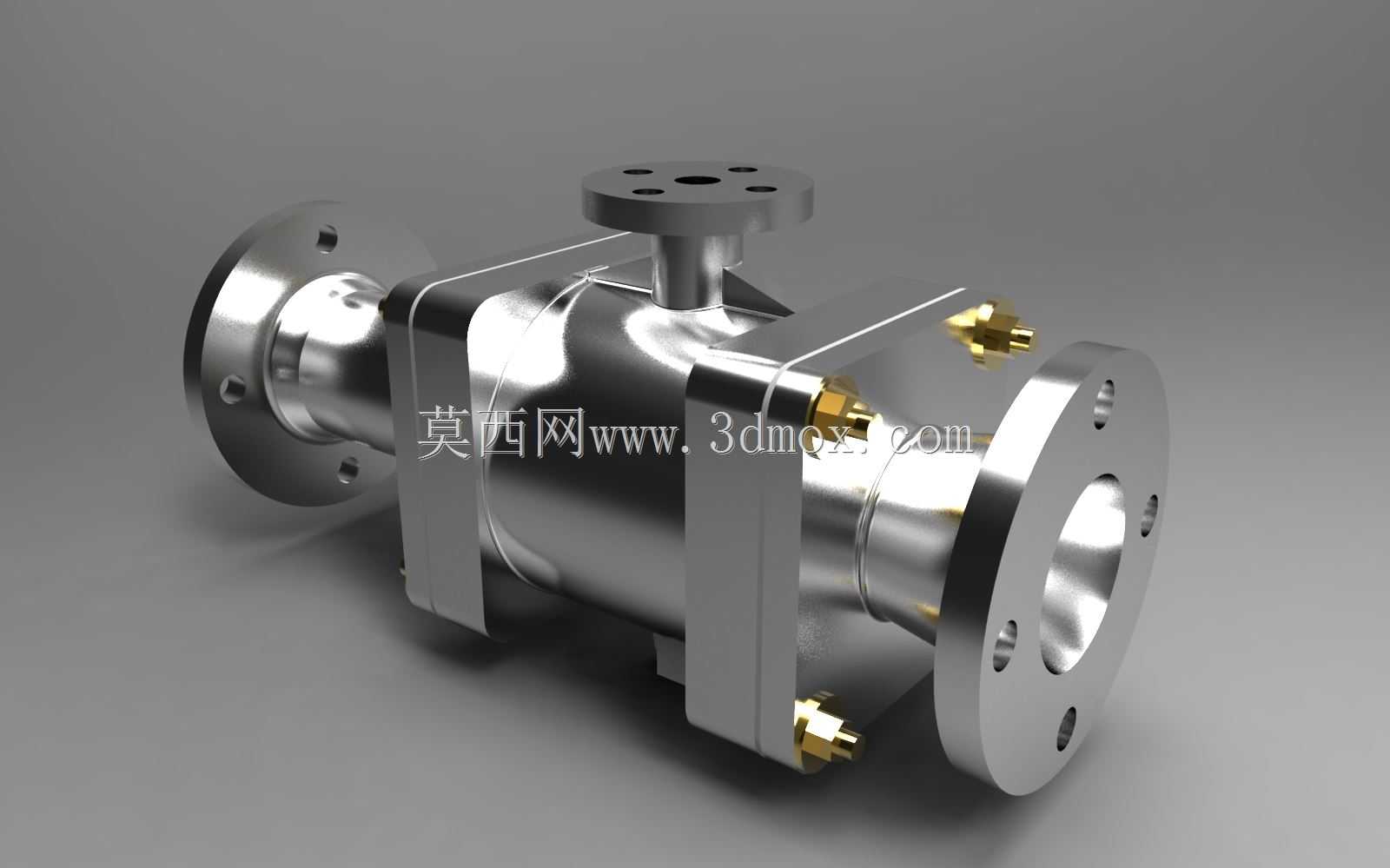

　　这款三通法兰连接的流体控制构件，主要面向化工流体输送、市政供水管网、暖通空调循环系统、工业制程介质切换这类需要对管路流向做合流、分流或者换向操作的场景，在实际产线布局里，这类构件往往替代两个直通阀的组合配置，能有效减少管路接头数量，降低介质泄漏的潜在风险点，同时压缩管路安装的占用空间。从结构功能来看，这款构件采用三通流道设计，阀芯为一体式球体结构，顶部设置阀杆驱动接口，可适配手动手柄、气动执行器、电动执行器等不同驱动单元，满足手动现场操作、远程自动控制的不同工况需求；阀体两侧及侧通端均采用凸面法兰连接结构，法兰端面均匀分布螺栓安装孔，安装时可匹配对应压力等级的法兰垫片，通过螺栓预紧实现端面密封，

　　适配PN16到PN40压力等级的常规工业管路。设计过程中首先围绕流道通径做了等径优化，三个接口的通流截面保持一致，避免介质在阀腔内出现节流突变，减少高粘度介质、含颗粒介质输送时的流阻损失与淤积风险；阀体采用分体式螺栓紧固结构，中法兰位置设置密封槽，可适配缠绕式垫片或金属环垫，方便后期检修时拆解阀芯、更换密封件，无需将整个阀体从管路上完全拆卸，降低现场维护的工作量。外形尺寸方面，法兰外径、螺栓孔中心距严格遵循对应通径的管路法兰标准，安装时无需额外加工过渡连接件，可直接与同规格的工业管路法兰对接；阀体整体采用对称式布局，重心落在三个法兰接口的中心交汇位置，安装后不会因自重产生附加的管路偏载，顶部阀杆的安装高度预留了执行器的安装空间，

　　不会出现执行器与管路、周边支架干涉的问题。从建模细节来看，球体密封面的研磨余量、阀杆与阀体配合的填料函空间、螺栓连接的沉孔深度都做了符合加工工艺的预留，避免出现建模时结构合理但实际无法加工、装配的问题；流道内壁的过渡圆角做了统一处理，减少介质流动时的湍流冲击，降低阀门运行时的振动与噪音。在实际选型应用中，这类三通球阀可根据管路排布需求选择L型或T型流道的阀芯，L型阀芯用于介质流向的切换，实现两条管路的交替供料，T型阀芯用于介质的合流、分流或者三路介质的连通，适配不同的制程工艺需求；阀体材质可根据输送介质的腐蚀性选择铸钢、不锈钢或者合金材质，密封件可根据介质温度、化学属性选择丁腈橡胶、氟橡胶或者金属硬密封，

　　满足从常温清水到高温腐蚀性化工介质的不同输送需求。安装边界上，阀门两端法兰的对接面平行度公差、螺栓孔的位置度公差都控制在管路安装的标准允许范围内，现场安装时无需强行拉扯管路对位，可减少安装应力对阀体密封性能的影响；顶部驱动接口的连接尺寸符合通用阀门执行器的安装标准，后期更换驱动单元时无需额外加工转接法兰，可直接适配市面主流的气动、电动执行机构，降低备件采购与改造成本。
