科幻风格手持跨维度传送装置结构设计

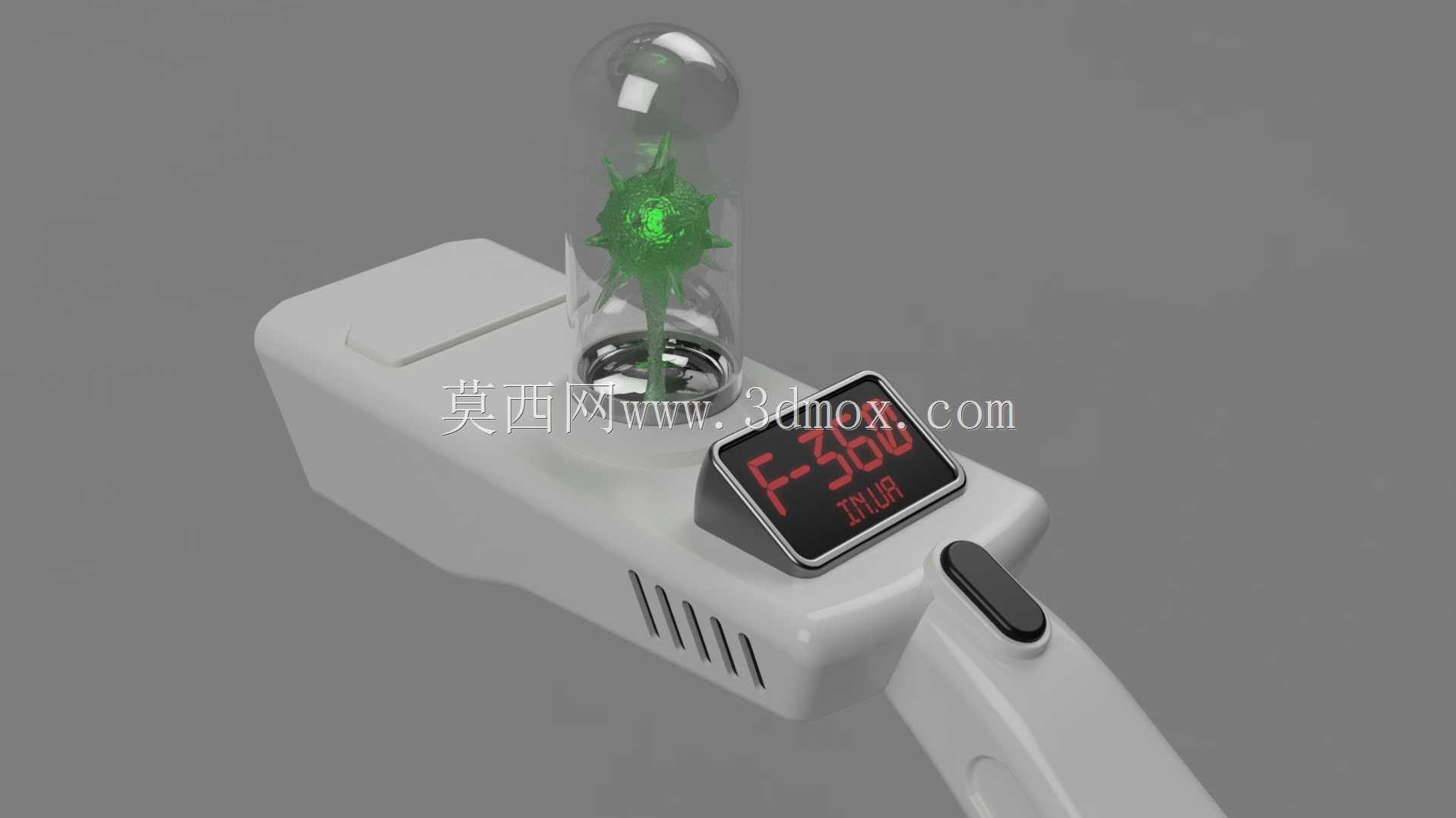

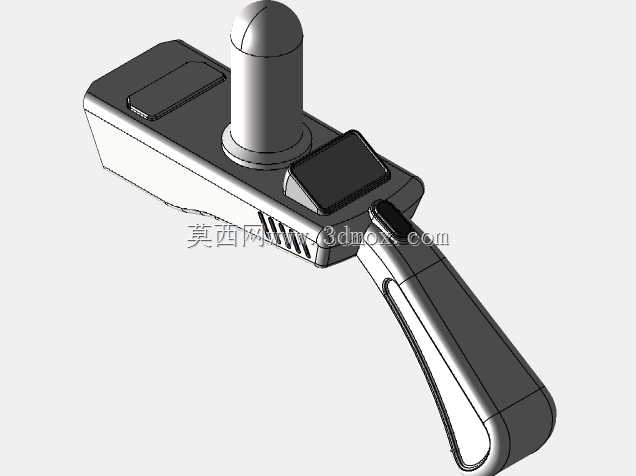

　　本次呈现的手持传送装置三维结构，核心围绕单手握持操作的人机工程逻辑展开设计，整体采用枪式握持布局，握把区域做了贴合手掌弧度的曲面过渡，握持段设置有等距分布的散热格栅结构，既可以平衡装置内部模拟功能模块的散热需求，也能在握持时增加接触面摩擦力，避免操作过程中出现滑脱问题。装置主体前端设置两个对称分布的发射端口，端口内部做了环形透镜的分层结构设计，模拟能量输出的聚焦通道，两个端口的中心距经过反复调整，既保证了双端口输出的视场夹角符合跨维度点位锚定的逻辑设定，也不会因为间距过大导致前端重量失衡，影响长时间单手握持的操作舒适度。装置顶部设置透明能量仓结构，仓体采用高透材质模拟，内部做了核心能量晶核的细节建模，

　　晶核表面做了不规则能量脉络的纹理刻画，仓体与主体外壳的衔接处做了阶梯式卡扣定位结构，模拟实际装配时的快拆维护逻辑，不需要额外工具即可完成能量仓的拆卸更换，适配道具展示、概念验证等不同场景的拆装需求。从应用场景来看，该结构既可以作为科幻影视、游戏IP的实体道具开发原型，通过3D打印完成实体制作后用于线下展会展示、cosplay道具制作，也可以作为概念手持设备的结构验证载体，为后续同类形态的工业手持检测设备、特种作业手持终端提供外形布局参考。设计过程中优先平衡了外形辨识度与握持实用性，整体外壳壁厚做了均匀化处理，所有转角位置都设置了不小于R2的圆角过渡，既避免了尖锐边角带来的使用安全隐患，也适配注塑、3D打印等多种加工工艺的成型要求，

　　不会出现壁厚不均导致的缩印、打印翘边等工艺问题。装置的整体外轮廓尺寸控制在单手握持的合理区间内，握把的截面周长贴合成年男性手掌的握持范围，前端发射端的重量通过内部腔体的镂空设计做了配平，整装置的重心落在握把上方的虎口支撑位置，握持时不需要额外施加腕部力量即可保持装置水平，符合手持设备的人机工程设计要求。外壳的拼接位置全部做了止口定位结构，上下壳装配时可以通过止口实现快速定位，装配间隙控制在0.1mm以内，保证外观面的拼接平整度，不会出现明显的断差影响整体视觉效果。顶部能量仓与主体的连接位置设置了旋转卡扣结构，旋转30度即可完成锁定与解锁，卡扣的配合面做了导向斜面设计，装配时可以自动导正，不会出现卡滞问题。

　　前端发射端口的内部透镜结构做了分层装配设计，每一层透镜都设置了独立的定位卡槽，可以根据不同的展示需求更换不同颜色、不同纹理的透镜配件，实现不同的视觉展示效果。握把位置的散热格栅采用等距通槽设计，槽宽控制在2mm，既保证了通风散热的有效面积，也不会因为槽宽过大导致内部结构外露，影响外观的整体性。装置尾部做了弧形收边处理，贴合握持时手腕的自然弯曲角度，长时间握持也不会出现硌手的问题。从结构强度角度考虑，所有受力位置比如握把与主体的衔接处、能量仓的卡扣位置都做了局部加厚处理，加厚区域做了平滑的斜面过渡，不会出现应力集中问题，即使采用树脂类3D打印材料制作，也能满足日常手持操作的强度要求，不会出现受力断裂的问题。整个模型的结构拆分完全遵循实际产品的装配逻辑，所有零件都具备可加工性，没有出现无法脱模、无法打印的倒扣结构，对于外观面的细微倒扣都做了拆件处理，保证每个单独零件都可以通过常规加工工艺制作完成，不需要特殊的加工设备支持。
