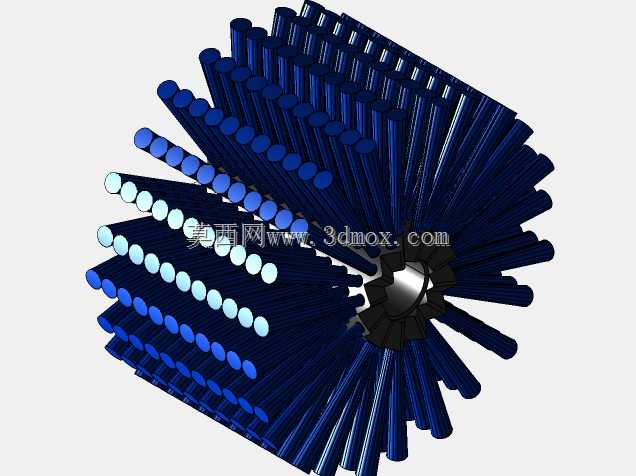

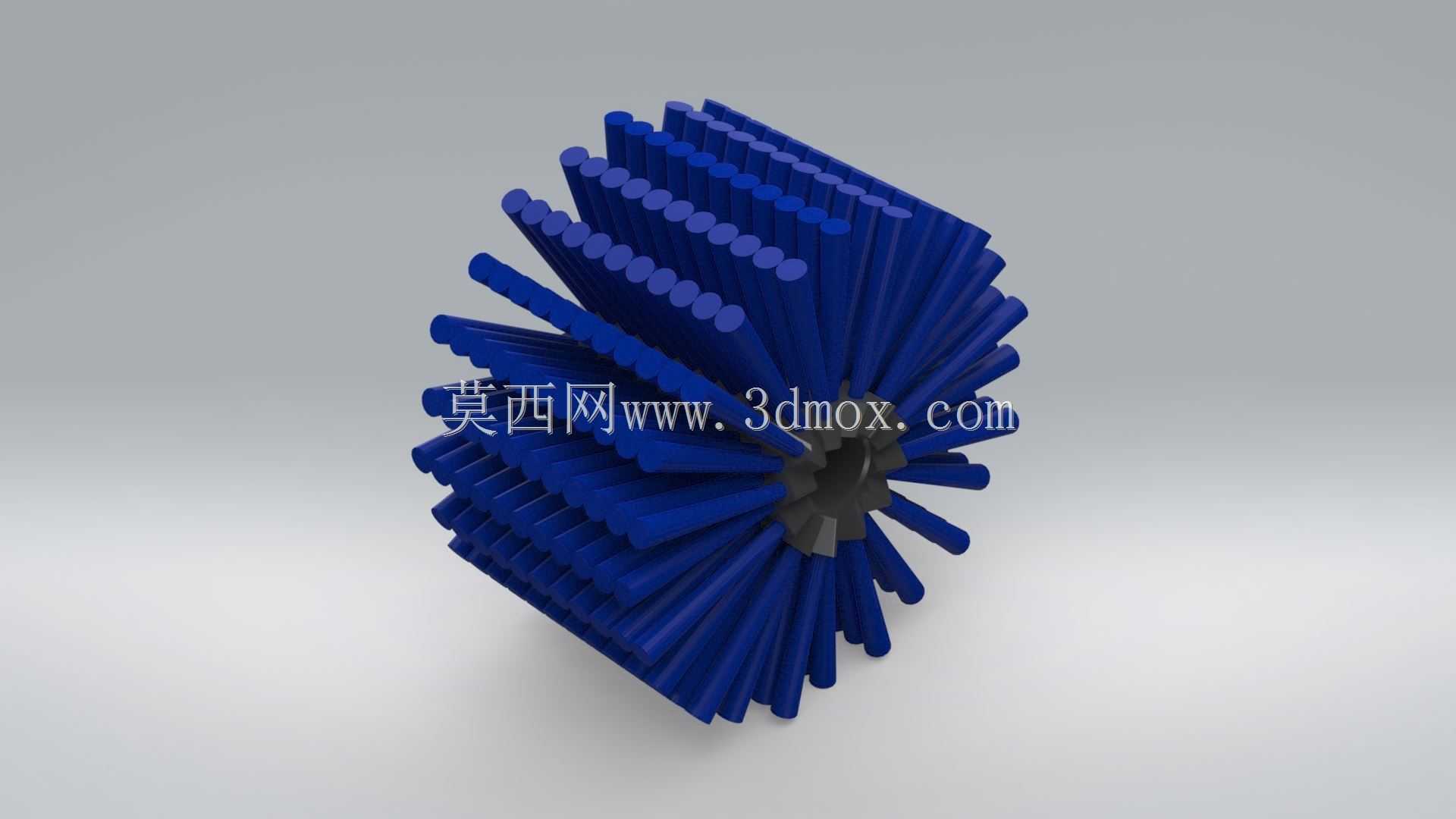

25mm内径之字形联锁模块气缸刷结构

这类带互锁结构的圆柱刷，常被集成在自动化输送线的工件清扫工位、缸体内壁清洗工位以及精密零部件去毛刺工序中，适配内径25mm的腔体类工件内表面处理需求，整体轴向长度控制在100mm，安装时可直接通过中心的连接基座与驱动转轴配合，不需要额外设计复杂的转接夹具，能快速适配现有设备的输出轴安装尺寸。从结构设计逻辑来看，刷体采用模块化拼接思路，单组刷条为带梯形凸台与凹槽的注塑成型刷束，相邻刷条通过梯形嵌合结构实现周向与轴向的双重联锁，拼接完成后整体外轮廓形成连续的锯齿形刷面，不会出现传统捆扎式滚刷长时间运转后刷条移位、局部掉毛导致的清扫盲区问题。实际工况下，刷体随转轴转动时，交错排布的刷丝能以不同角度接触工件内壁，相比直排式滚刷，接触覆盖的有效面积提升近三成，针对缸体内壁残留的切屑、切削液残留、浮尘类杂质，能在单次走刀行程内完成全周清扫，不需要反复往返作业。设计过程中特意将刷条的联锁嵌合结构做了等角度错位排布，每一圈刷束的安装角度沿轴向偏转固定角度，最终形成之字形的连续刷面，运转时刷丝与工件表面的接触是连续渐进式的，不会出现整排刷丝同时接触工件产生的冲击振动，能有效降低驱动电机的瞬时负载波动，也能减少刷丝的非正常弯折损耗，延长刷体的整体使用寿命。刷体中心的基座采用硬质耐磨材质，与刷条的嵌合位置预留了微小的装配间隙，既可以保证拼接时的组装效率，也能在刷丝磨损到更换阈值时，单独替换磨损严重的单组刷条，不需要整体更换整个滚刷，能降低产线的耗材使用成本。安装边界上，刷体外径根据适配的缸体内径做了适配，刷丝自由状态下的外径略大于25mm缸体的内径，装配后刷丝存在合理的预压缩量，保证刷丝与内壁有足够的接触压力，同时不会因为压缩量过大导致刷丝过度弯折失去弹性。这类结构的滚刷除了缸体清扫场景，也可以适配小尺寸管材的内孔抛光、电子零部件组装前的表面除尘、食品加工环节的容器内壁清洗等场景，只需要更换不同材质的刷丝，就能适配不同粗糙度要求、不同材质工件的表面处理需求，模块化的联锁结构也能根据实际需要的刷体长度，灵活增减刷条的拼接数量，不需要重新开模制作整体刷体，能大幅缩短非标设备的耗材设计与交付周期。
