多路并行流体加注分配集成工作站

项目分类:通用机械零部件 发布时间:2024-09-15 ID:772302
  • 多路并行流体加注分配集成工作站

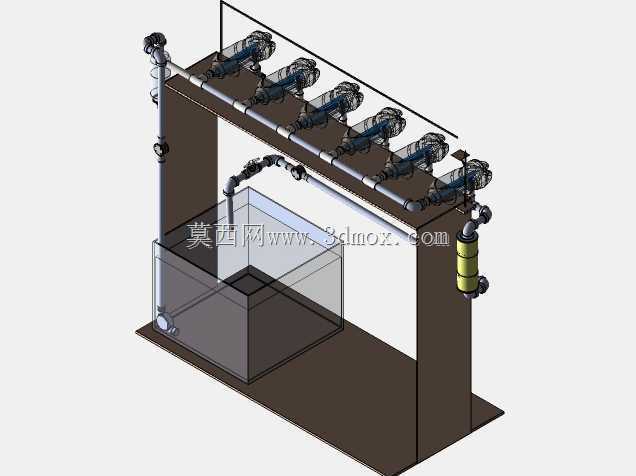

  这套结构围绕液体介质的并行输送与定量分配展开,整体采用立式门架承载方案,将横向主管路抬高布置在储液槽上方,使六路独立输出支路沿横梁方向等距展开。现场使用时,介质可从侧部经过滤组件进入主管,再由各支路控制阀分别启闭,适合实验台液体加注、小型工艺循环、试剂分装以及多工位冲洗等场景。抬高的管路不仅让下方操作空间保持开放,也便于观察接头密封状态和阀件动作位置。

  机架由两块竖向立板和底部平板组成,底部平板同时作为储液槽的安装基准。立板顶部承托横向管路,侧面预留管路穿装和阀件固定位置,整体受力路径比较直接:主管路及支路载荷通过管夹、阀座传递到立板,再由底板分散到安装平面。储液槽采用透明箱体表达,便于在三维阶段检查内部吸液管、回流管和槽体边界之间的关系;槽体放置在底板中部,四周保留维护距离,避免管路拆装时与机架发生干涉。

  功能布置上,每一条输出支路都配置独立控制元件,支路沿主管依次排列,末端操作高度一致。横向主管承担介质汇集与稳压作用,各支路从主管侧向接出,能够在同一供液压力下实现多路并行作业。侧部过滤筒采用立式安装方式,进出口通过弯头与主管连通,过滤元件位于回路入口侧,可在介质进入分配管前截留颗粒杂质。对于需要循环回流的工况,槽内弯管可作为吸液或回流通道,管路最低点和槽底之间保留间隙,减少沉积物直接进入吸入口的概率。

  设计思路偏向紧凑集成而非单机大型设备。门架上方集中布置阀组和管路,下方放置储液槽,使供液、过滤、分配、回流在一个底座范围内完成。管路走向以短距离连接为原则,主管沿水平方向贯通,支路垂直向下或斜向接入操作区,减少多余弯头带来的压损。阀件手轮朝向操作者一侧,检修时可从正面接近;过滤器布置在机架外侧,更换滤芯时不需要拆除上部多路阀组。管接头位置均留出扳手空间,法兰和螺纹连接处在模型中保持可拆装关系,方便后续转化为工程图时补充紧固件规格。

  外形边界方面,设备高度主要由上部主管路和阀件手轮决定,宽度由六路支路的排布间距决定,深度则包含储液槽、前侧操作区和后侧管路余量。底板作为整体安装面,应放置在平整支撑台上,地脚区域可根据实际载荷增加减振垫或固定孔。储液槽外形接近矩形,顶部开口位于主管下方,加注和观察较为方便;槽体与立板之间保留侧向间隙,便于取出清洗。横向主管两端设置端接结构,一侧可作为进液或过滤回路接口,另一侧可根据需要扩展压力表、排气阀或堵头。

  从建模细节看,管路直径、弯头半径、阀件长度和过滤器筒体比例均按装配关系表达,支路间距兼顾手轮操作和管路安装。多组阀件沿横梁排成直线,相邻手轮之间不能出现旋转碰撞,因此在布局时需要同时核对阀柄全开、全关两个极限位置。储液槽内的弯管伸入液面工作区域,但不与槽底、槽壁接触,避免振动摩擦。上部黑色细杆可作为线缆、传感器支架或辅助防护杆使用,若后续增加液位检测、流量反馈或执行器控制,可沿该杆走向布线。

  在实际选型中,该结构可根据介质性质更换管材、密封件和过滤精度;若用于腐蚀性液体,槽体、管路和阀体内腔需要统一考虑耐蚀材料;若用于清水冲洗或冷却循环,则可按流量和压损选择泵源及通径。整机的核心价值在于把储液、过滤、多路分配和操作维护集中在同一工位,减少现场分散接管带来的泄漏点和排布混乱。三维结构完整呈现了机架、槽体、主管、支路、阀组和过滤部件的空间关系,可作为流体分配台、加注工作站或小型液体循环装置的结构设计基础。
