液压摊铺机多路换向控制集成阀组结构

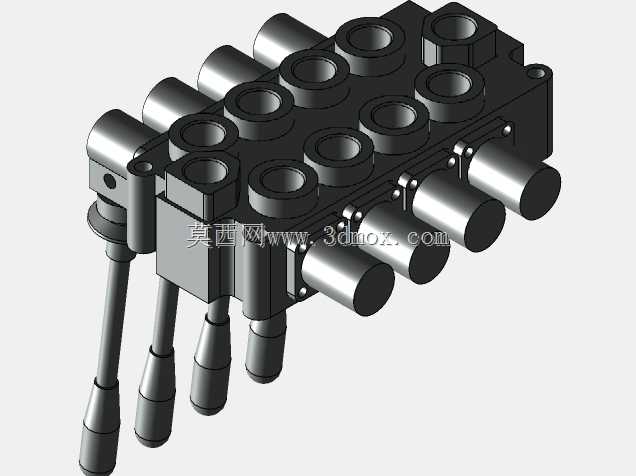

该阀组为路面摊铺作业设备的核心液压控制元件，主要匹配沥青、稳定土类摊铺机的执行机构控制需求，在路面施工场景中，承担着摊铺机行走驱动、熨平板升降、料斗开合、输分料系统启停与调速等多回路液压动力的通断、方向切换与流量调节功能，是摊铺作业动作精准执行的核心控制载体。从结构设计来看，该阀组采用整体式集成阀块布局，将五联换向控制单元集成在同一阀块基体上，减少了分散阀件连接所需的管路接头，有效降低液压系统的泄漏风险与管路压力损失，同时缩小了阀组整体安装占用空间，适配摊铺机紧凑的机身布局要求。每联换向单元均配置手动操作杆，可实现单回路独立控制，操作端的杆体做了防滑握持结构设计，适配施工现场复杂作业环境下的操作需求，操作行程与阀口开度做了线性匹配设计，可通过操作杆的摆幅精准控制对应回路的流量输出，实现执行机构的动作速度调节，满足摊铺作业中不同工况下的动作精度要求。阀块上的油口采用标准化圆柱油口布局，进油口、回油口与各工作油口的位置排布充分考虑了现场布管的操作空间，相邻油口预留了足够的管接头安装与扳手操作间隙，避免安装过程中出现工具干涉问题。阀组的安装基面做了平面度精度控制，可通过螺栓直接固定在摊铺机的阀组安装支架上，安装孔位采用对称排布设计，可承受液压系统工作过程中的振动载荷，避免长期作业下出现连接松动问题。设计过程中充分考虑了摊铺机户外作业的工况特点，阀件外露的阀芯推杆部位做了防尘密封结构，可阻挡施工过程中的粉尘、砂砾进入阀芯配合面，减少阀芯卡滞故障的发生概率，延长阀组的维护周期。各联阀的过载保护阀组集成在阀块内部，可在对应回路出现压力冲击时自动溢流卸荷，保护液压油缸、液压马达等执行元件不受压力冲击损坏，适配摊铺作业中频繁启停、负载波动较大的工作特性。
