带折叠配置的SUER折弯安装支架结构

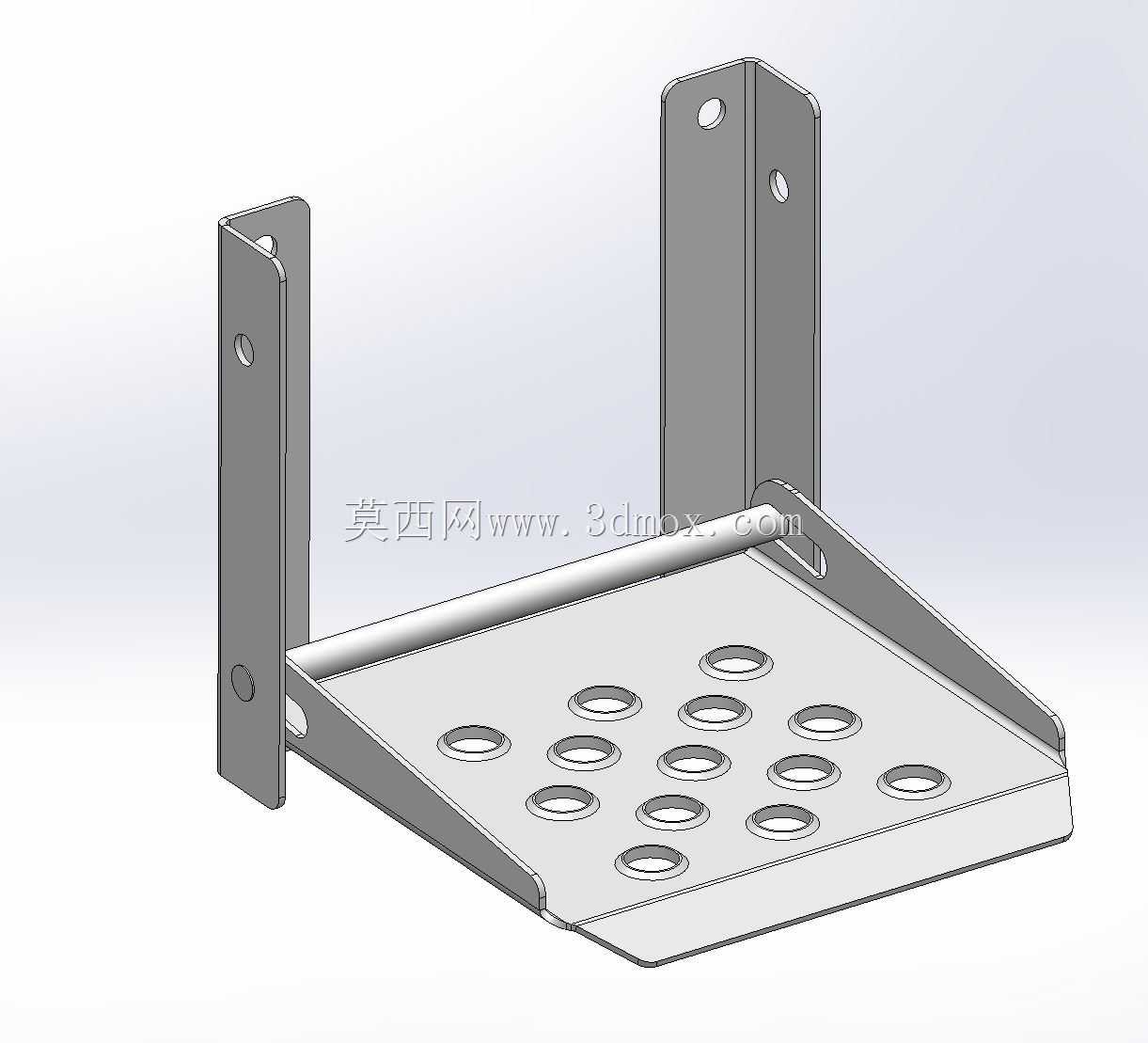

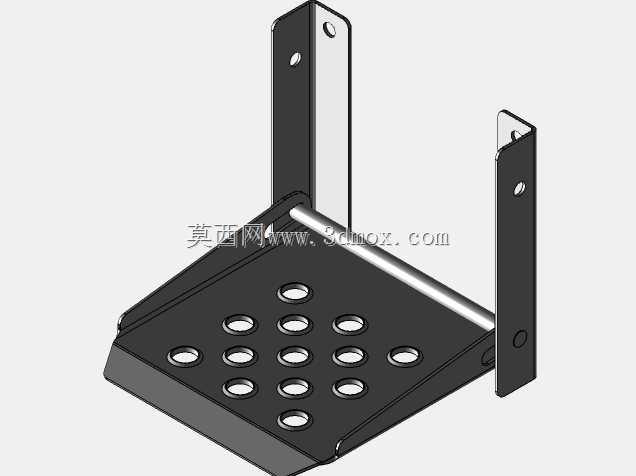

日常做设备外围结构设计时，这类带折叠配置的折弯安装支架，大多用在需要临时拓展承载面、又要在非工作状态下收折节省空间的场景，比如小型设备侧边的操作附件挂载、生产线旁的临时工具放置托架、电气柜外侧的便携检测仪器承托结构，都能看到同结构逻辑的构件。从结构本身来看，两侧的立式折弯耳板是核心安装基准，每侧耳板上预留的两个安装孔，分别对应固定端的铰接位与锁止位，当支架处于展开承托状态时，下方的孔位穿装锁止螺栓即可将支架牢牢固定在垂直安装面上，不会因为承载出现向下翻转的情况；需要收折时，拆除锁止位的紧固件，支架就能绕上方的铰接轴向上翻转，贴靠在安装立面旁，完全不占用通行或操作空间。承托面板上规则排布的镂空圆孔，一方面是为了减轻钣金件自身重量，降低安装面的负载，另一方面也能避免承托面上积留积液、掉落的加工碎屑，日常清洁维护时直接用压缩空气吹扫就能清理干净，不需要额外拆解支架。设计这类钣金支架时，首先要确认安装边界：两侧耳板的间距要匹配安装位置的预留空间，耳板上的孔位中心距要和安装面的预设螺纹孔完全对齐，避免现场安装时出现孔位错位无法装配的问题；承托面板的折弯翻边高度要根据额定承载重量核算，太薄的翻边在承重时容易出现面板下凹变形，翻边过高又会增加收折后的整体厚度，占用多余空间。面板上的镂空孔排布也要兼顾受力均匀性，不能在靠近折弯根部的应力集中区域开过大的孔，避免长期承重后出现钣金疲劳开裂的问题。实际建模过程中，通过配置功能可以快速切换支架的展开、半折叠、完全收折三种状态，不需要重复绘制不同状态的模型，在做整机装配校验时，可以直接调用对应配置检查不同状态下支架和周边构件是否存在干涉，比如收折时会不会碰到旁边的管线、操作手柄，展开时承托面的高度是否符合操作人员的人机工程要求，不用反复调整装配约束就能完成全状态的干涉检查。这类支架的材质一般选用冷轧钢板做表面喷塑处理，兼顾结构强度和防锈能力，安装时只需要在垂直固定面上预装四个对应规格的螺栓，就能完成支架的固定，不需要额外做焊接等现场加工，拆装调整都很方便，适合在各类非标设备、生产线改造项目中快速部署使用。
