双工位中型散货箱配套接水托盘结构

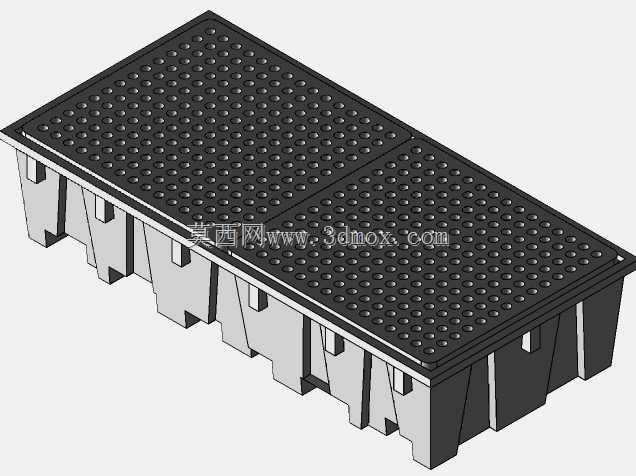

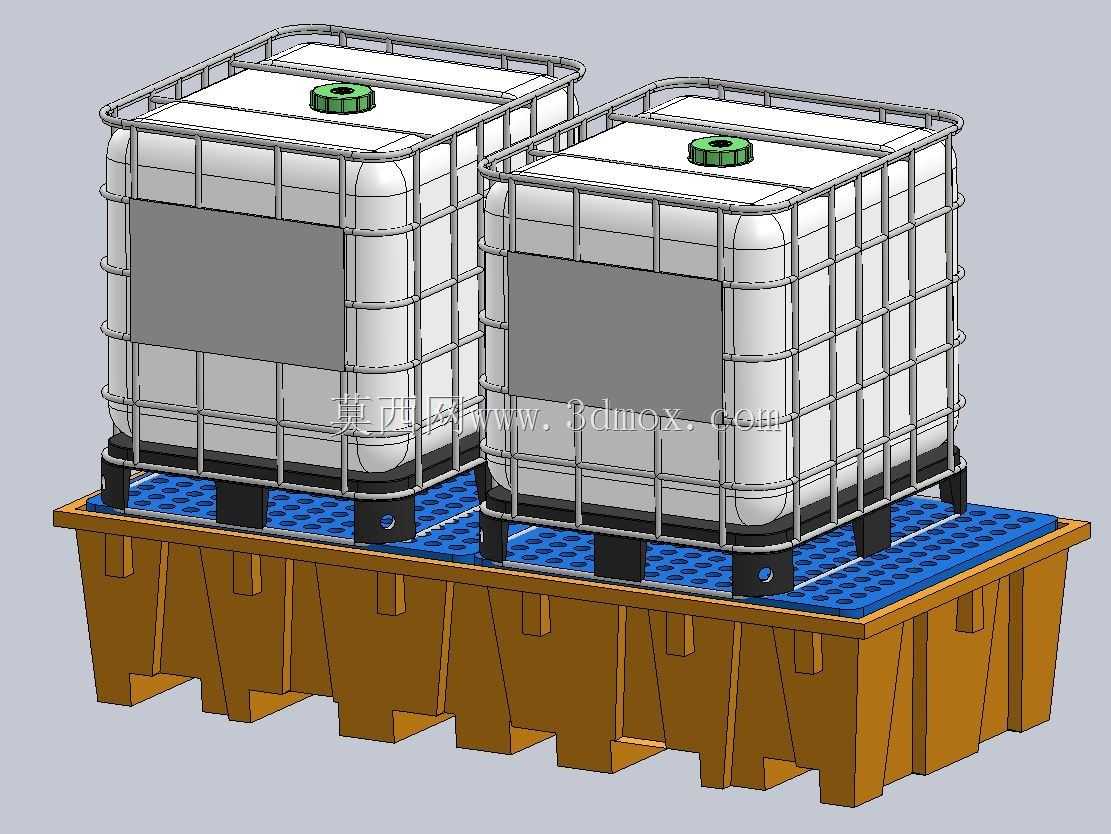

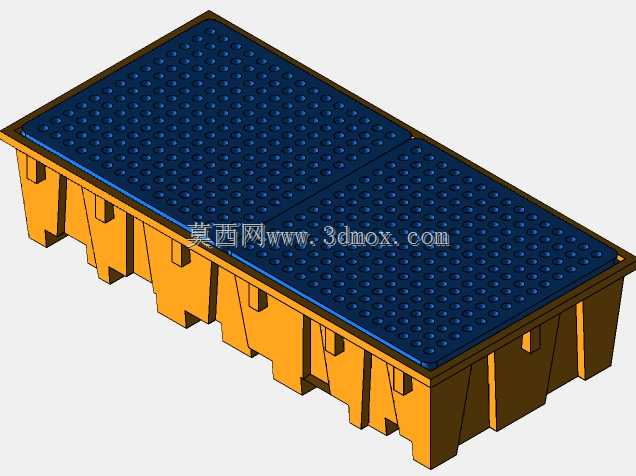

在化工原料仓储、液态物料周转、食品级流体储运等场景中，中型散货箱是应用极为广泛的大容量储运单元，这类容器在长期使用过程中，阀门滴漏、外壁凝露、灌装残留液滴落是现场管理中常见的问题，不仅会造成地面湿滑带来作业安全隐患，渗漏的液态物料还可能腐蚀地坪、造成物料浪费甚至引发环保合规风险，双位中型散货箱接水托盘正是为解决这类场景痛点开发的配套承载接液装置。这款接水托盘采用上下复合结构设计，上层为带密集导流孔的格栅承载面，格栅采用高强度防滑结构，既可以稳定承托两个中型散货箱的底部支脚，将满载状态下的容器重量均匀分散传导至下层承托结构，又能让滴落的液体快速透过格栅孔洞汇入下层储液腔，避免液体积存在承载面浸泡容器底部，延长散货箱的使用寿命。下层为一体成型的储液基座，基座外侧按照标准物流托盘的尺寸设计了叉车作业叉车位，可配合手动液压叉车、机动叉车完成整托转运，无需单独搬运单个散货箱，大幅提升仓储周转的作业效率。储液腔做了全密封防渗漏设计，可暂存滴落的各类液态物料，避免液体直接接触地面，日常运维中只需定期抽出储液腔内的积液即可完成清洁，大幅降低现场清洁的工作量。在设计过程中，充分考虑了通用中型散货箱的尺寸匹配性，整体长度设置为2680mm，宽度为1300mm，无格栅状态下整体高度为575mm，可同时并排容纳两个标准中型散货箱，容器放置后两侧预留足够的操作空间，方便操作人员开关容器阀门、对接灌装管路。格栅安装后整体高度为595mm，这个高度既保证了储液腔有足够的容积容纳日常渗漏的液体，又不会让整体托盘高度过高影响灌装设备的对接作业，同时适配大部分仓储货架的层间高度要求，可直接带托盘进入货架存储。基座底部的支撑脚做了加强结构设计，满载状态下的承重冗余达到1.5倍以上，可应对两个满载散货箱的总重量，长期使用不会出现基座变形、储液腔开裂的问题。格栅表面做了防滑纹理处理，即使表面有积液也能保证散货箱放置后不会出现滑移，提升作业过程中的稳定性。
