三联中型散货箱防渗漏盛水托盘结构

　　该结构面向化工原料周转、车间液态物料暂存、废液集中收纳以及仓储物流转运场景，主要解决中型散装容器在阀门渗漏、接口滴漏、外壁残液滴落时的地面污染问题。托盘整体采用一体滚塑成型思路，长度方向控制在3280mm，宽度方向为1300mm，主体盛液腔体高度575mm，叠加顶部限位格栅后总高度达到595mm，尺寸边界可同时容纳三个标准IBC吨桶并排摆放，适配常规叉车作业通道与仓储货架间距。

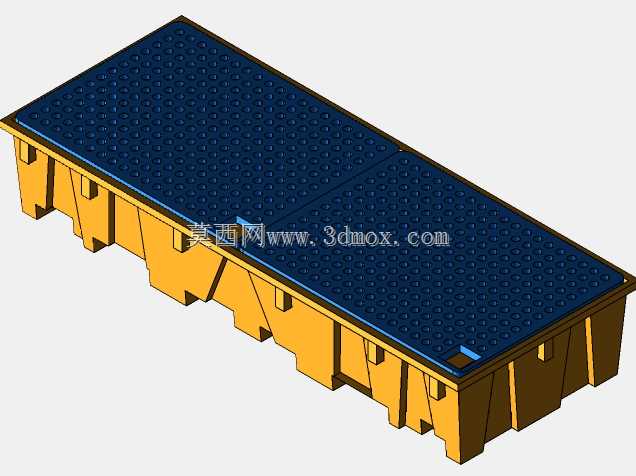

　　从实际使用逻辑看，散货箱满载后自重与液重较大，托盘不能只考虑盛水容积，还要兼顾叉举、堆码、防滑和桶体定位。模型中托盘底部设置多道连续叉车位，纵向加强筋沿载荷传递路径布置，使桶体四个支脚的集中载荷能够分散到整个底板；侧壁采用大圆角过渡，避免滚塑工艺中应力集中，也减少液体在角落长期积存。顶部蓝色格栅承担承载和导流双重作用，格栅孔形既让滴漏液体快速进入下部盛液腔，又对吨桶底盘形成限位，防止叉车对位时桶体横向滑移。

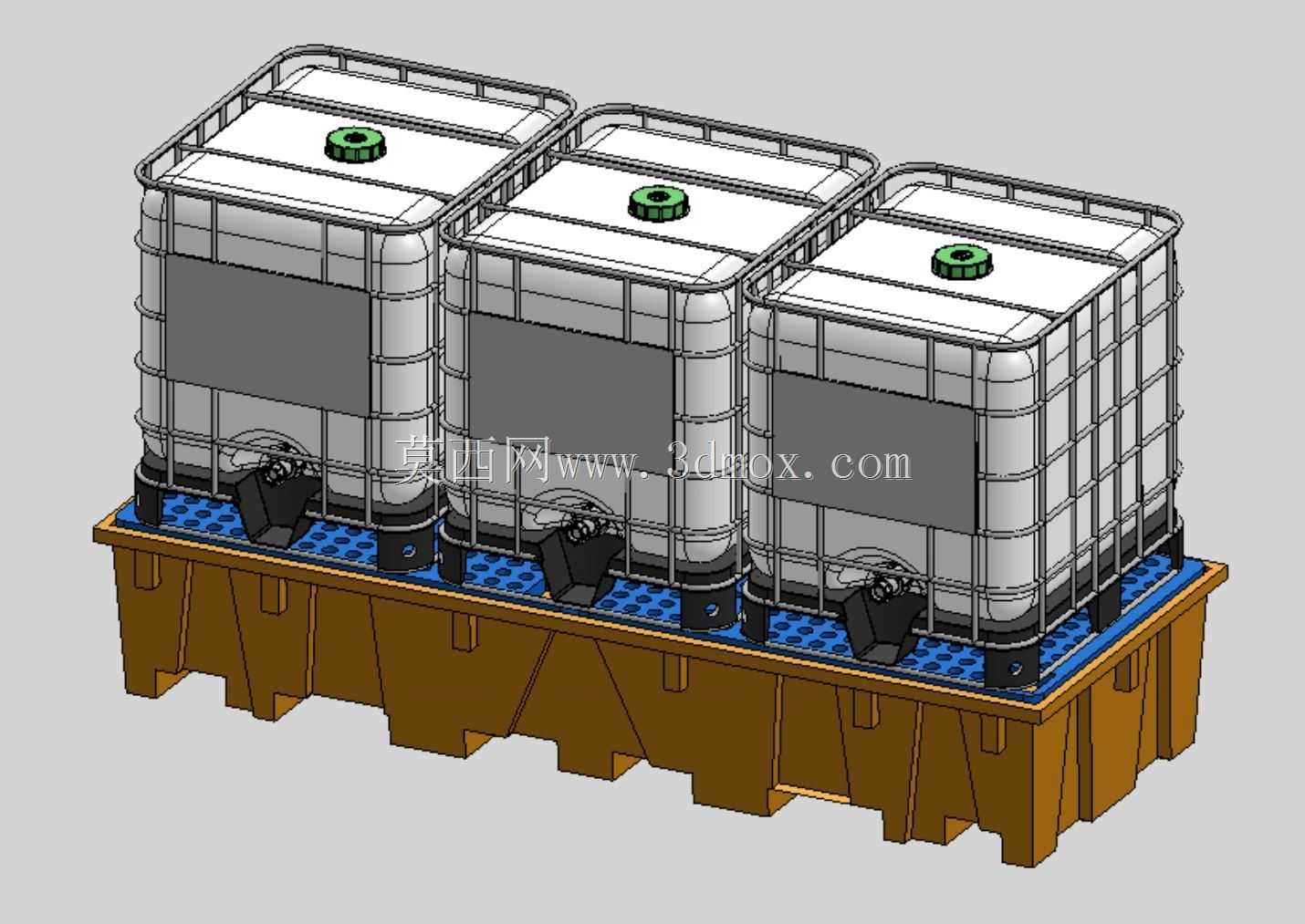

　　三个中型散货箱各自带有顶部灌装口、侧面金属护笼和底部排液阀，阀门下方正对托盘盛漏区域。日常取料时，即使排液阀接头残留少量液体，也会直接落入托盘，而不是沿地面扩散。护笼与托盘之间保留了检修间隙，操作人员可观察阀门状态，也便于更换接头和进行桶体清洗。托盘外沿高出盛液底面，形成连续围边，其有效容积按单桶异常渗漏的安全裕量设计，满足多桶集中存放时的防泄漏管理要求。

　　建模时将桶体、护笼、格栅、盛液底盘和叉车支撑区分层表达，既能用于工位布局校核，也能直接验证桶体排列后的操作空间。长宽尺寸决定了它在车间内的占地边界，595mm的总高度则保证工人无需登高即可操作顶部灌装口，同时叉车叉臂能够顺利进入底部。格栅表面的防滑纹理和定位凸起，使空桶、重桶在转运过程中都保持稳定；底盘下部的支腿结构在地面停放时形成均匀支撑，减少满桶状态下的底板变形。整体结构没有复杂装配关系，重点在于盛漏容积、承载刚度、桶体限位和叉车通道之间的平衡，适合作为液态物料存储工位、危废暂存区以及化工周转区的配套承载设施进行方案设计与选型参考。
