大跨度单层金属钢结构仓储厂房

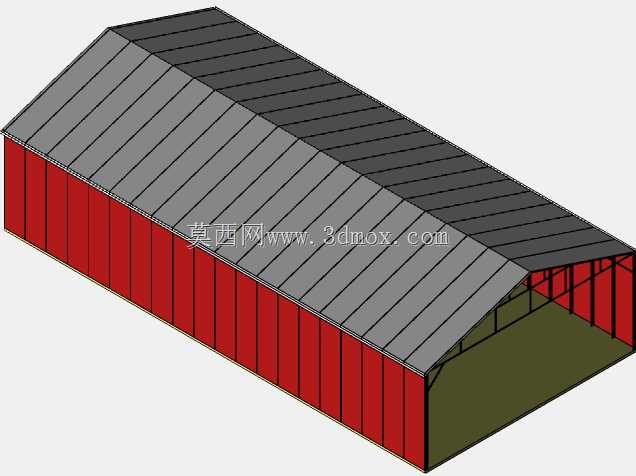

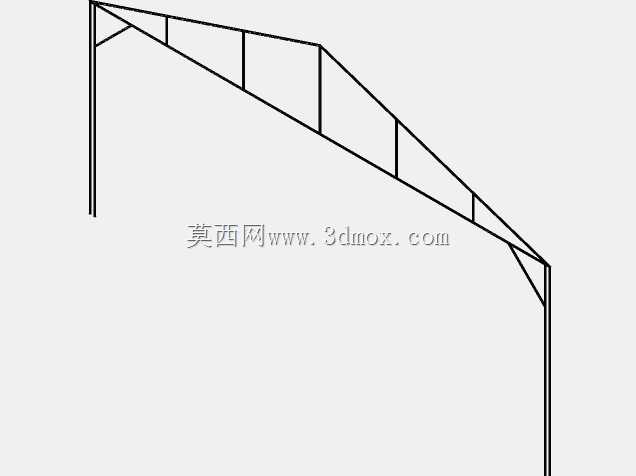

这款大跨度单层钢结构建筑，核心采用5英尺规格桁架作为主体承重框架，立柱与桁架主体选用2x2x1/4规格SQ管加工成型，20英尺的侧壁净空高度预留了充足的内部作业空间，完全满足大型农用设备比如联合收割机的停放、日常检修需求，也可适配小型加工车间的设备排布、物料仓储等多元场景。设计阶段特意对排水沟、墙面围护、屋面压型板做了简化处理，并非完全复刻真实工业厂房的全部构造细节，核心目的是用于空间规划校验：在正式启动实体厂房建设前，可通过该三维结构完成车间内加工设备的定位排布、物料周转通道的动线规划、工装夹具的摆放位置确认，提前规避实体施工阶段可能出现的空间干涉、动线不合理等问题，大幅降低前期规划的试错成本。从结构受力逻辑来看，桁架式主框架可将屋面荷载、侧向风荷载均匀传递至底部立柱，整体受力路径清晰，冗余量充足，适配常规风压、雪载区域的建设需求。围护结构采用红色彩钢立板搭配灰色压型屋面瓦，视觉区分度高，也符合常规工业厂房的围护选型习惯，屋面单坡延伸的挑檐设计可对侧墙出入口形成自然遮护，减少雨水对墙面连接节点的直接冲刷。安装边界方面，整体长宽规格为50x100，整体呈规整长条形布局，场地平整阶段只需按照外轮廓预留足够的硬化操作空间，立柱底部的基础点位可直接参照三维模型的坐标定位放线，无需额外做复杂的坐标转换。内部无多余承重柱遮挡，整个内部空间完全连通，不管是作为农机存放库房、大宗物料仓储仓库，还是小型机械加工车间，都能灵活调整内部布局，不会受结构柱位的限制。墙面围护板采用竖向排布方式，安装时可直接通过自攻钉固定在墙面檩条上，后期如果需要开设采光窗、设备进出大门，也可灵活调整局部围护板的排布，不会影响整体结构的承重稳定性。屋面压型板采用顺坡搭接排布，排水坡度经过合理计算，可快速将屋面雨水排至两侧檐沟，简化后的檐沟结构也能直观展示排水走向，方便后续做真实构造的深化设计。
