滑动导向式原木劈柴分离作业装置

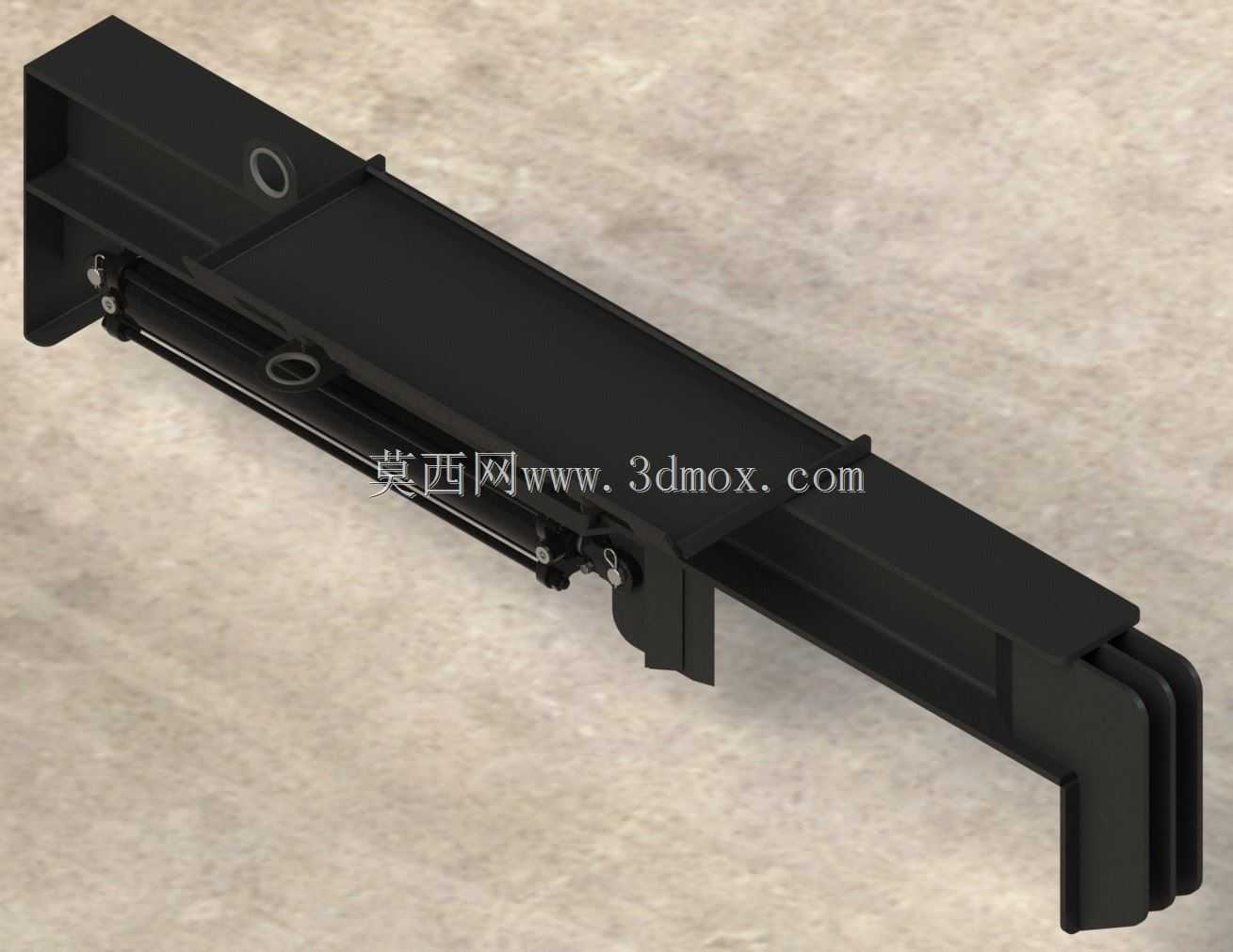

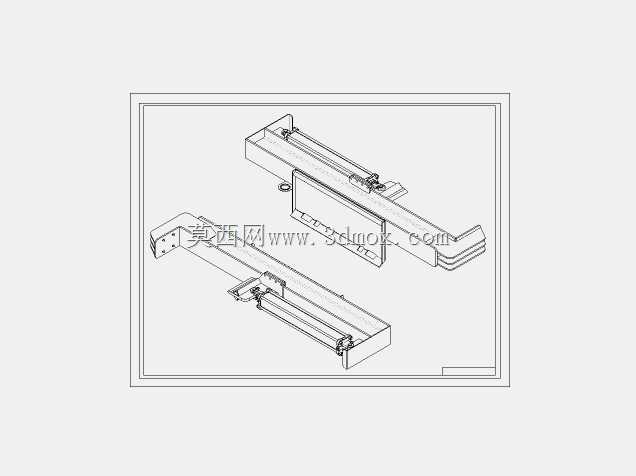

该装置主要应用于林区木柴初加工、民用劈柴作业、小型木材加工点位的原木分切工序，可配套在小型劈柴主机上完成原木的进给导向与分离输出，替代传统人工扶持原木的作业方式，降低劈柴作业过程中木料偏移、崩溅带来的安全隐患。从结构设计来看，整体采用长条形框架式承载主体，主体框架选用型钢焊接成型，两侧设置的安装耳板预留了同轴安装孔位，可直接与劈柴设备的主机架通过销轴铰接，安装时需保证装置的导向面与劈柴执行端的运动轴线平行，避免进给过程中出现卡滞。装置中部集成的滑动导向组件采用低摩擦面设计，原木放置在导向面上后，可沿轴向平稳推送至劈刀工位，无需额外施加侧向扶正力，适配直径在常规民用劈柴处理范围内的圆木段，安装时需注意装置末端与劈刀工位预留15-20mm的安全间隙，防止劈切过程中刀头磕碰装置主体。装置端部设置的防滑限位结构，可在原木推送过程中卡合原木表面的不规则凸起，避免推送时原木打滑自转，保证劈切面的规整度，减少劈切后木柴的飞散距离。设计过程中优先考虑了野外作业的耐用性，所有外露结构件均做了耐磨防锈处理，铰接位置预留了润滑注油通道，长期户外使用时可定期加注润滑脂保证铰接转动顺畅，整体结构无复杂电控元件，纯机械结构的设计降低了野外作业的故障概率，日常维护仅需检查铰接销轴的磨损情况、紧固框架连接螺栓即可。两侧的导向挡边高度经过反复校核，既可以阻挡劈切过程中碎木向两侧飞溅，又不会干扰大直径原木的放置，适配不同径级的硬木、软木劈切作业需求，装置的整体安装跨度可适配多数小型卧式劈柴机的主机安装位，无需对原有设备做大规模改造即可直接加装，加装后可有效提升单人劈柴作业的操作效率，减少操作人员近距离接触劈刀工位的频次，从结构层面提升作业安全系数。
