木质密封式物料干燥存储装置结构设计

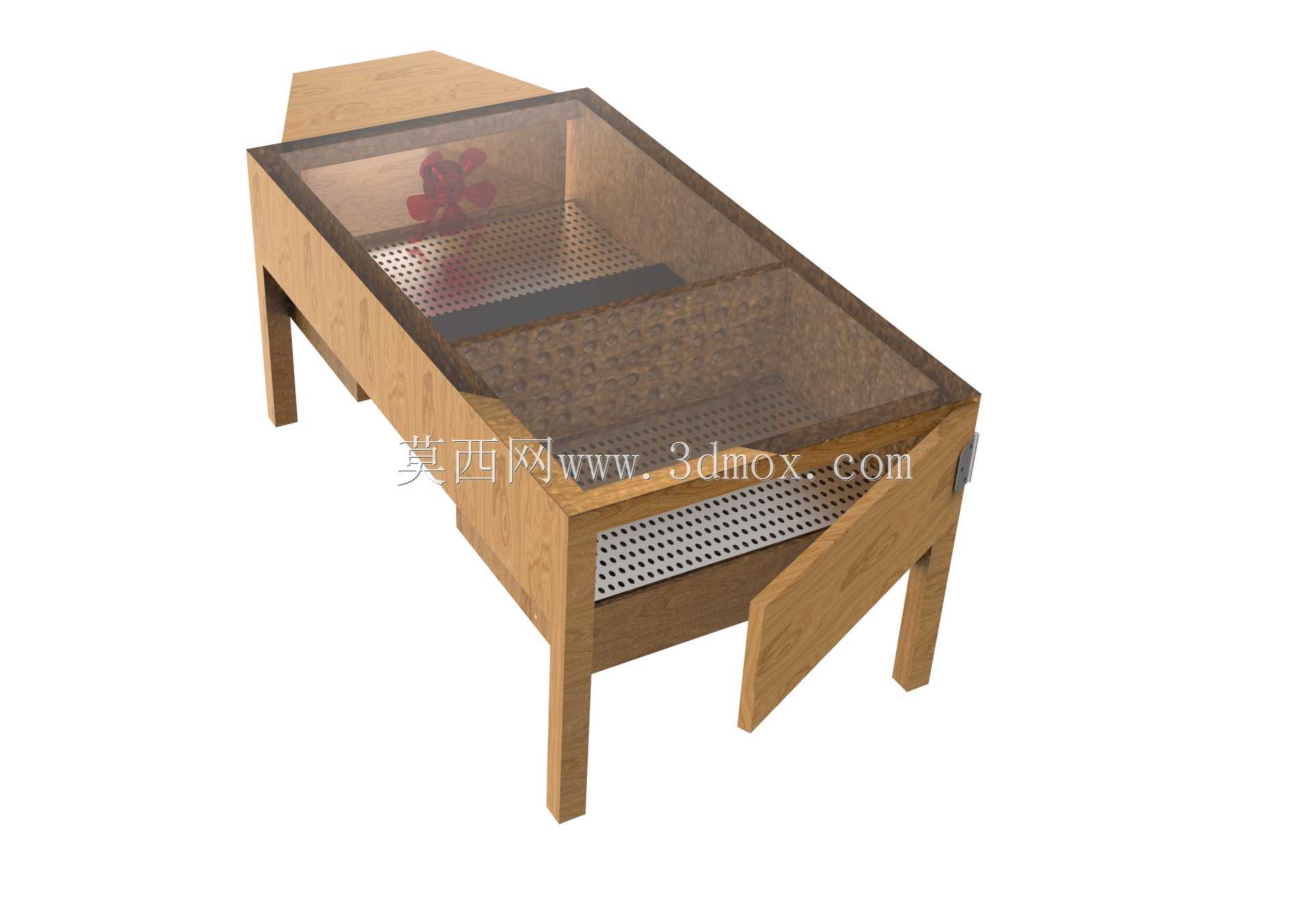

在实验室小件样品存储、小型工坊易受潮物料暂存场景中，这类小型密封干燥装置的使用频率极高，区别于工业级大型干燥设备，该款装置主打小批量、零散易受潮物件的密闭存放，核心作用是通过内置干燥剂形成内部低湿度环境，避免存放物件因接触空气中的水汽出现霉变、氧化、潮解失效等问题。从结构设计来看，整体采用长方体落地式布局，四条一体式支腿将主体腔体抬离地面，避免地面潮气直接传导至腔体内部，支腿与主体框架采用榫卯衔接的结构逻辑，在三维建模时对应做了贴合面的限位约束，保证整体支撑结构的稳定性，不会因长期放置出现框架歪斜的问题。主体腔体的上半部分采用透明可视盖板设计，无需开启装置即可直接观察内部存放物料的状态，同时盖板与腔体上沿做了嵌入式密封边结构，闭合后能阻断内外空气的自然流通，减少干燥剂的无效损耗。腔体内部设置了两层带密集冲孔的金属搁板，冲孔孔径控制在3mm左右，既可以承托不同尺寸的存放物件，又能保证腔体内部空气的自由流通，让干燥剂可以充分作用于整个内部空间，不会出现局部湿度超标的死角。腔体侧面设置了可向外开启的侧开门，门体与框架之间加装了密封胶条的安装位，侧开门主要用于更换内置干燥剂、取放下层搁板的物料，日常取放上层小件时可直接开启顶部盖板，两种开门方式对应不同的操作需求，减少频繁开启大空间门体带来的湿气侵入。建模过程中对各部件的安装边界做了明确约束，透明盖板与上框架的配合间隙控制在1mm以内，侧门闭合后与框架的贴合面预留0.8mm的胶条安装余量，搁板与腔体内部的支撑凸台做了5mm的搭接量，保证抽拉搁板时不会出现卡滞或脱落的问题。整体外形尺寸适配常规桌面旁的落地放置需求，宽度控制在600mm区间，长度在1200mm左右，整体高度不超过800mm，不需要额外的固定安装，放置在平整地面即可正常使用，支腿底部预留了可调脚垫的安装位，可根据地面平整度调整装置水平，避免因装置倾斜导致密封边贴合不严出现漏气问题。在功能设计上，没有额外添加电加热、强制通风等复杂结构，完全依靠密封结构加干燥剂实现被动干燥，结构简单故障率低，日常维护仅需定期观察内置干燥剂的状态，及时更换即可，非常适合对干燥精度要求不高、需要低成本防潮存储的场景使用。
