带储物箱体的物料运输通用拖车结构

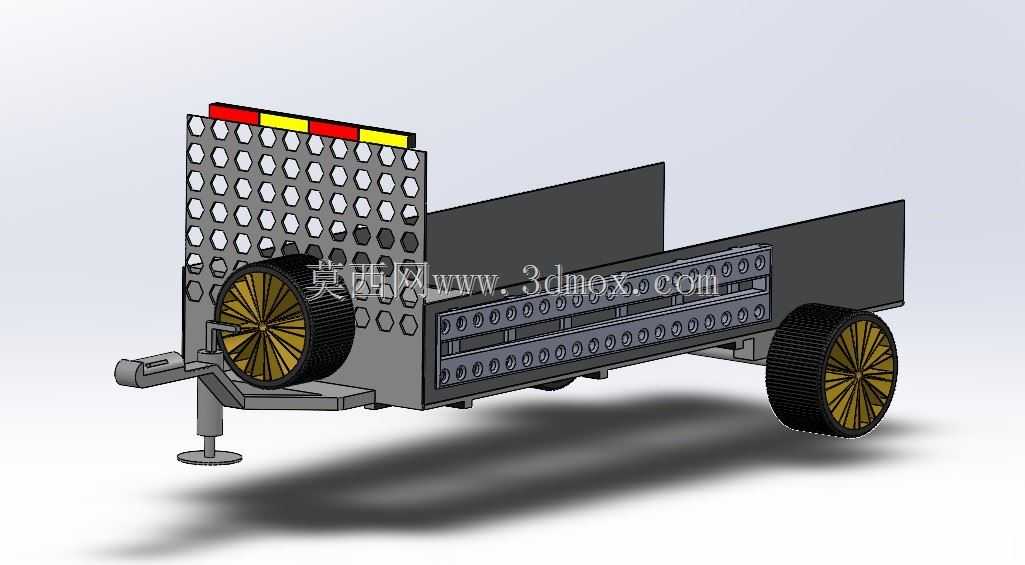

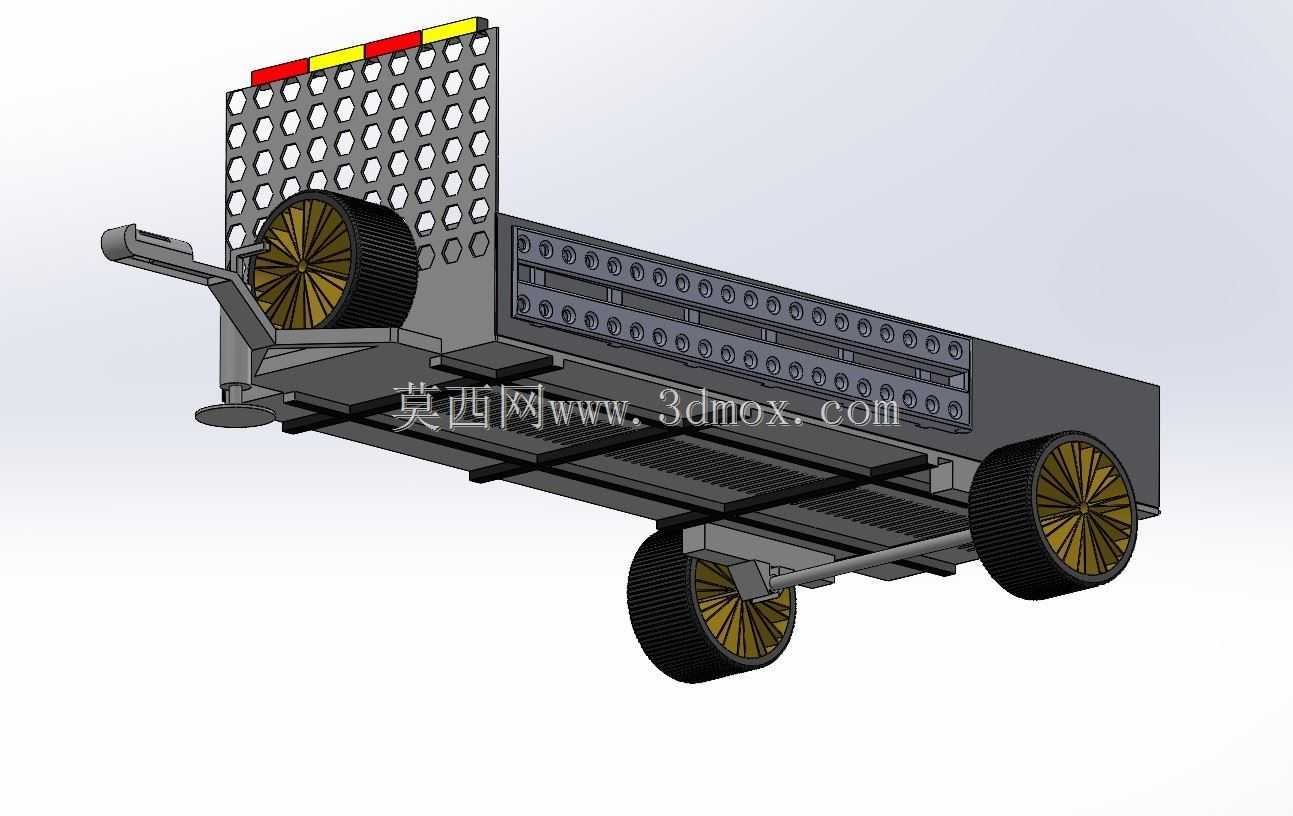

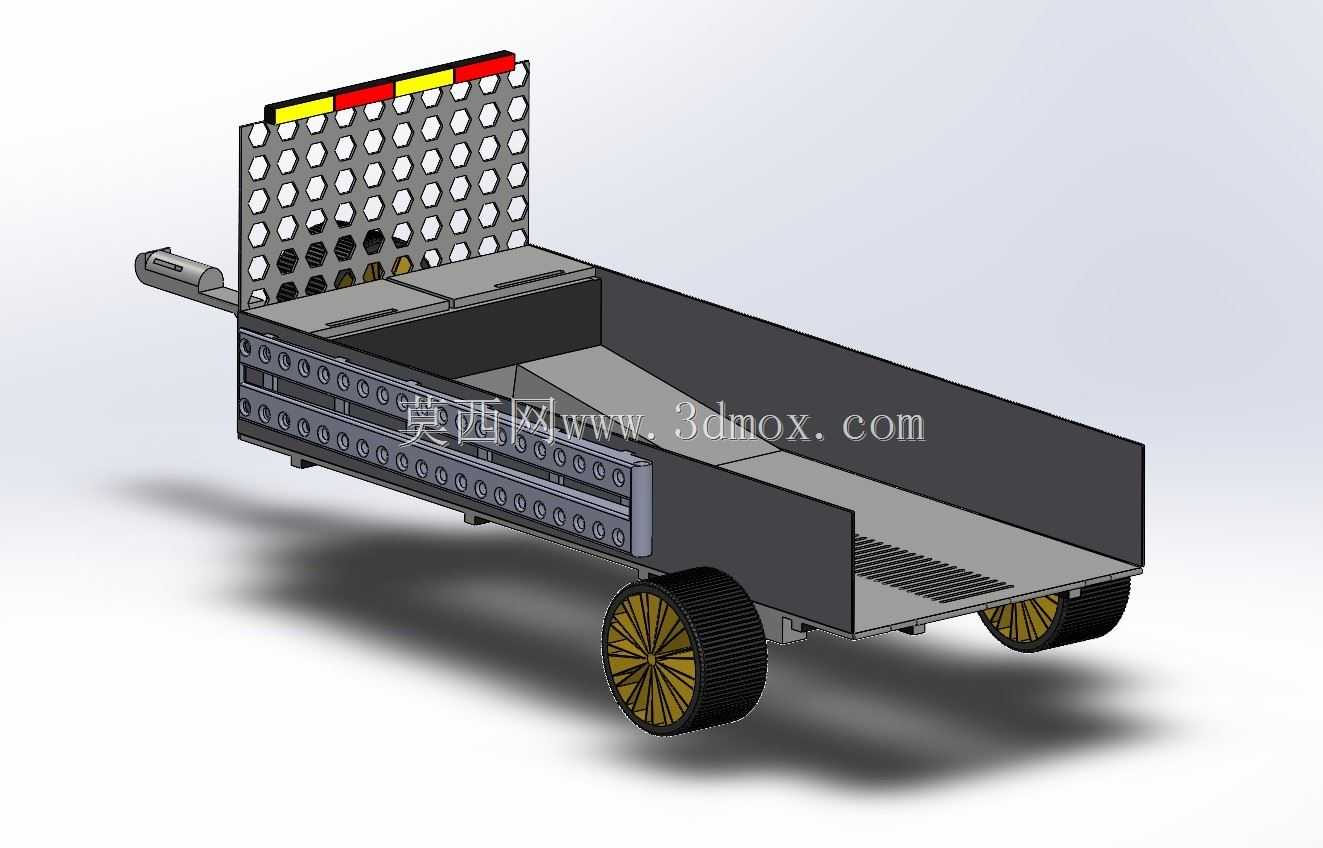

这款带箱体的通用拖车，主要面向厂区短驳、户外作业零散物料转运场景设计，可适配面纱、木质托盘、型材类散件的短途转运需求，解决常规平板拖车无储物空间、作业工具随物料混放易丢失的痛点。设计阶段优先考虑作业场景的实用性，前端设置可升降支撑支腿，在拖车与牵引设备脱开时，可通过支腿将牵引端稳定支撑在地面，避免拖车前倾倾覆，支腿底部采用圆盘式支撑结构，可适配硬化水泥地面、夯实泥土地面等不同作业场地，降低接地比压防止下陷。前端牵引结构采用通用型挂钩接口，可适配多数厂区牵引车、农用拖拉机、小型作业车辆的牵引连接，无需额外改装连接部件即可快速挂接使用。车身主体承载区为平板结构，两侧加装固定式大容积储物箱体，可分类存放作业工具、捆扎耗材、小型零配件，避免工具与运输物料混放造成的磕碰损伤，也减少作业人员往返取放工具的无效动线。车身前部设置冲孔式防护挡板，一方面可阻挡运输过程中物料向前滑移碰撞牵引结构，另一方面冲孔结构可降低行车风阻，同时挡板顶部加装红黄色安全警示灯组，在光线不足的作业环境下可起到明显的警示作用，提升厂区内作业的通行安全性。行走轮组采用大直径橡胶轮胎搭配辐条式轮毂，可适配厂区内不平整路面、临时铺设的简易作业通道，降低颠簸对运输物料的冲击，除两侧主行走轮外，额外配置备用轮胎固定在车身侧部，可在轮胎出现破损时快速更换，减少作业中断时间。整体结构采用框架式焊接承载设计，承载平板下方设置多道横向加强筋，保证额定载荷下的结构刚度，避免长期重载出现平板变形问题，车身外形尺寸适配厂区常规通道宽度，转弯半径控制在小型作业车辆可灵活操作的范围内，安装边界预留了牵引挂接、支腿操作、轮胎更换的足够操作空间，日常维护时无需拆解主体结构即可完成易损件更换。
