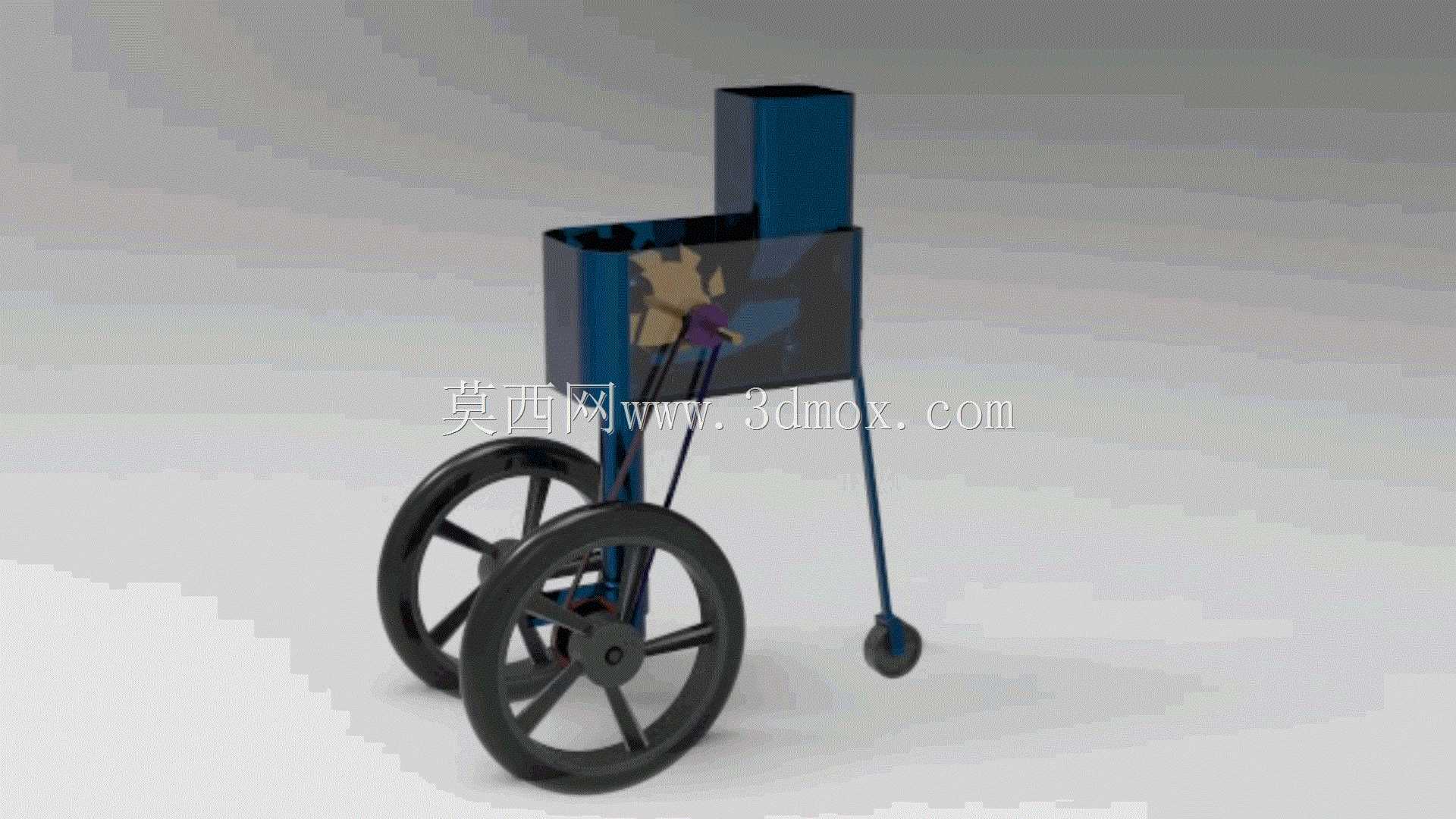

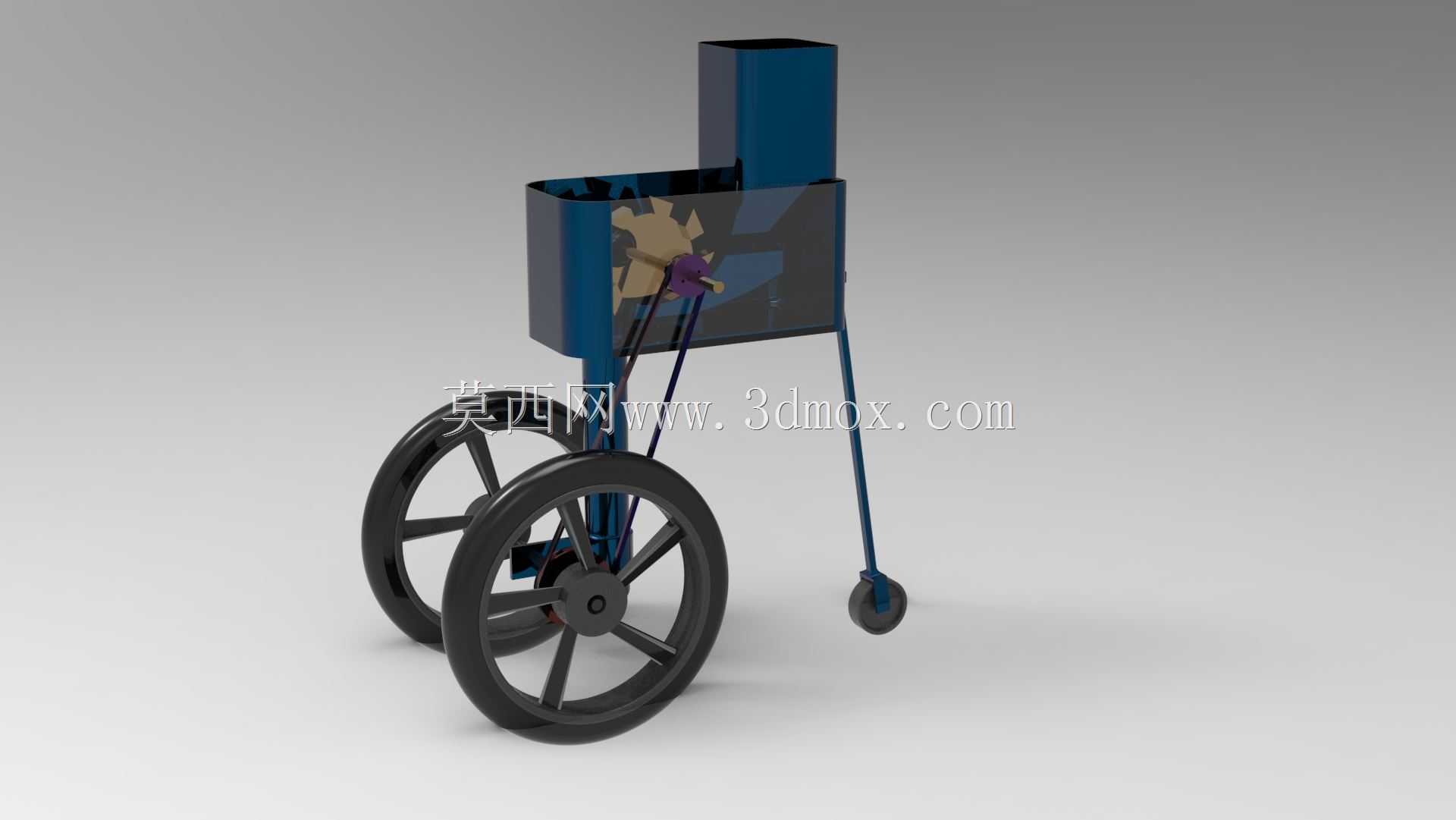

手推式小型农用播种作业设备结构

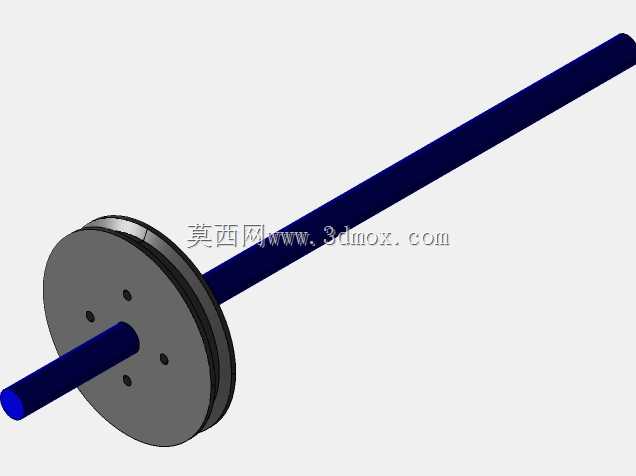

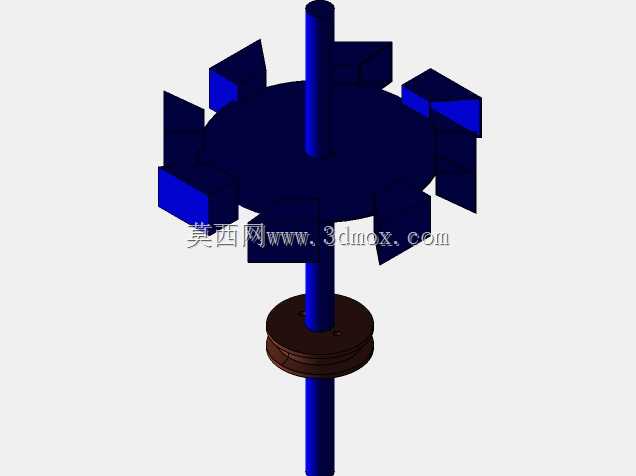

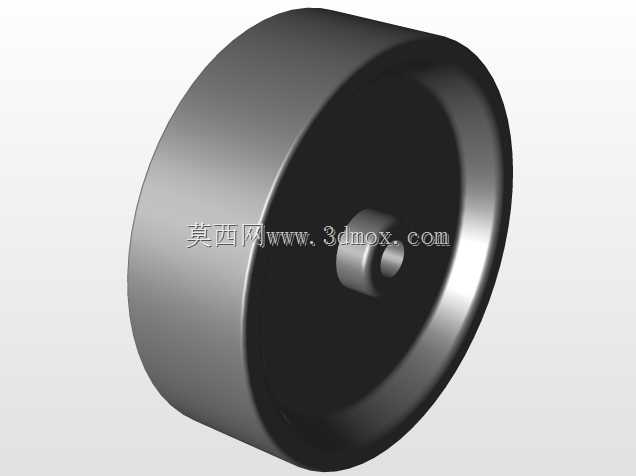

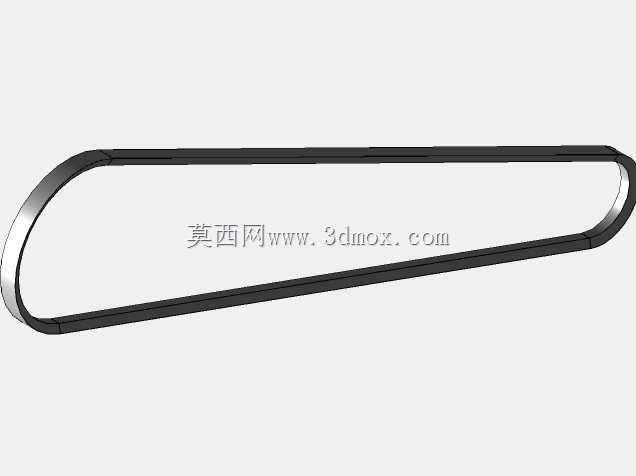

这款手推式播种设备主要面向小面积地块、丘陵零散耕地、菜园苗圃的播种作业场景，适配小颗粒作物的精量播种需求，相比大型牵引式播种机，它无需配套动力牵引，单人即可完成操作，能够在大型农机无法进入的狭窄地块、梯田区域灵活作业，填补了小规模种植场景下机械化播种的设备空白。从实际作业用途来看，该设备可完成开沟、排种、覆土的连续作业流程，作业时依靠地轮转动提供排种动力，无需额外外接动力源，操作人员推动设备沿作业垄向行进，地轮接触地面滚动的同时，通过传动结构带动排种机构定量排出种子，种子顺着导种管落入开沟器开出的种沟内，设备尾部的覆土结构会在行进过程中自动将沟侧土壤覆盖在种子上方，一次行进即可完成整套播种工序，大幅降低人工点播的劳动强度，同时保证播种深度、株距的一致性，提升出苗整齐度。在功能特性设计上，该设备采用双主轮加前置辅助支撑轮的行走布局，两个大直径主轮承担设备主要重量，轮缘采用防滑结构设计，在松软耕地表面行进时不易打滑陷车，保证排种转速与行进速度的匹配精度，避免出现漏播、重播问题；前置的小直径辅助轮起到支撑导向作用，能够在转向时灵活调整行进方向，作业时的转弯半径极小，可在短垄、异形地块内灵活调头。种箱采用上宽下窄的漏斗式结构设计，能够保证种子依靠自重持续向排种机构供料，避免种箱内部出现种子架桥、供料中断的问题；排种机构的结构适配小粒径种子的定量取种，可根据不同作物的播种密度要求调整排种转速，匹配不同的株距农艺要求。从设计思路来看，整机结构做了轻量化处理，框架采用薄壁型材搭建，在保证结构强度满足作业载荷要求的前提下，尽可能降低整机自重，减少操作人员的推行阻力；所有传动结构都做了外露式的简易防护，既方便日常作业后的清理维护，也能避免作业过程中秸秆、泥土卷入传动部件造成卡滞。外形尺寸方面，整机宽度控制在窄幅作业范围内，可适配常见的窄垄种植农艺要求，作业时不会碾压相邻垄台的土壤；种箱的有效容积匹配单次作业的续航需求，无需频繁停机补加种子；安装边界上，各部件的连接采用快拆式结构，排种器、开沟器等易损部件可快速更换，不需要复杂的专用工具，日常存放时可将辅助支撑轮折叠收纳，减少仓储占用空间。开沟器的入土深度可通过调节安装高度进行调整，能够根据不同作物的播种深度要求、不同土壤的墒情条件灵活设置作业参数，保证种子落在适宜的土层深度，提升发芽率。
