DF系列微耕机驱动行走轮结构设计

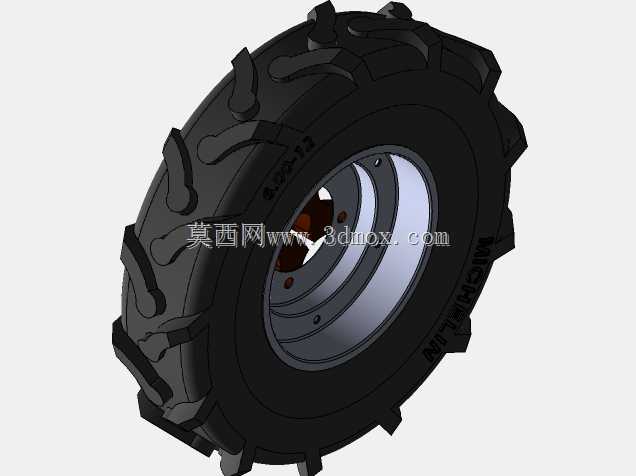

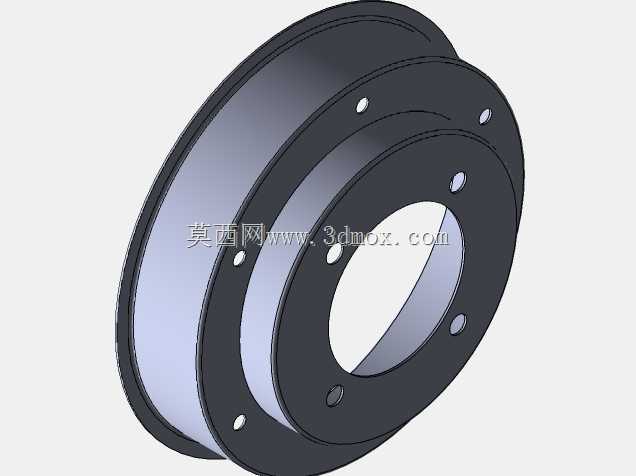

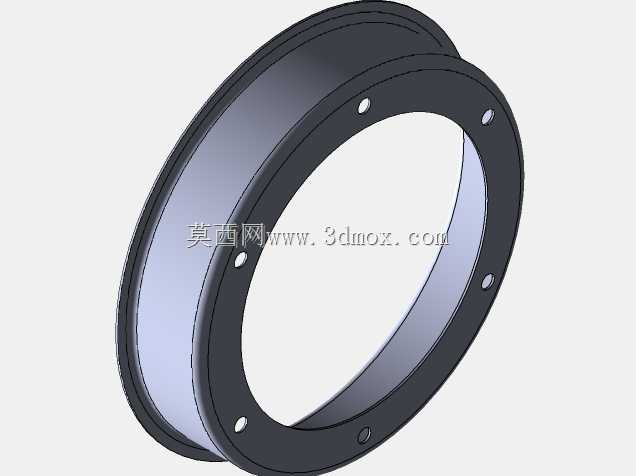

这款行走轮主要适配小型手扶式微耕机的驱动轴安装，是丘陵、小块农田作业场景下保障设备抓地性能的核心行走部件，日常作业中需要在泥泞翻耕地、硬质田埂、缓坡地块间频繁切换工况，因此设计阶段优先考量了轮体的抓附能力与抗形变性能。轮体采用橡胶胎体搭配钢制轮毂的组合结构，胎面选用大角度人字加深花纹，花纹块的排布角度经过反复调整，既保证前进方向的土壤切入能力，减少打滑率，也能在转向时快速排泥，避免胎面被湿黏土包裹失去抓地力；胎侧做了加厚处理，应对田间碎石、作物根茬的剐蹭穿刺，降低作业过程中的爆胎风险。轮毂部分采用多螺栓孔位的安装布局，中心定位孔与驱动轴的配合公差按照过渡配合设计，保证动力传递过程中不会出现径向窜动，螺栓孔的分布圆直径匹配DF系列微耕机的输出法兰尺寸，安装时无需额外加工转接法兰，可直接对位锁紧，适配性覆盖该系列不同马力段的机型。设计过程中先根据微耕机的整机重量、作业最大牵引力反推轮胎的接地比压，确定胎面宽度与充气后的额定直径，保证接地压强控制在农作物根系可承受的范围内，避免作业时过度压实土壤影响后续作物栽种；轮毂的辐板采用冲压成型结构，在保证支撑强度的前提下尽可能降低轮体自重，减少行走过程中的动力损耗，轮辋与轮胎的贴合边缘做了卷边处理，避免充气后胎唇被刚性边缘割伤造成慢撒气问题。实际田间作业验证中，这款行走轮在含水率35%左右的翻耕水田中打滑率控制在较低区间，在干硬地块的短途转场过程中也不会出现过度颠簸，胎面花纹的磨损速率符合农用设备的常规使用周期，轮毂的安装孔位经过多轮装配测试，对位顺畅无卡滞，锁紧后长时间大负荷作业也不会出现螺栓松动的问题，能够满足微耕机从春耕翻地、中耕除草到秋季收获转运的全周期作业需求。
