适配Zetor与Ursus拖拉机前悬挂连接机构

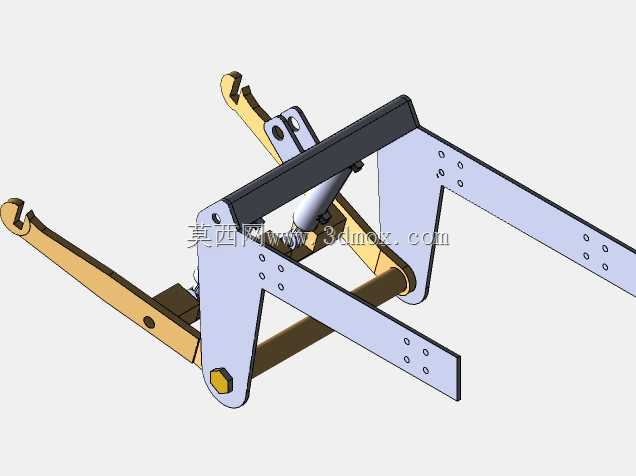

这套前悬挂机构针对Zetor、Ursus系列拖拉机的前端作业挂接需求开发，主要用于匹配前端装载、推雪、整地等前置农机具的连接承载，解决原厂前挂点适配性不足、挂载能力有限的问题。从结构设计来看，整体采用双侧对称板式支架作为主承载基体，支架上排布多组等距调节孔位，可根据不同挂接农具的安装尺寸调整铰接点位置，适配不同宽度、不同挂接高度的前置作业装置，无需额外制作过渡连接法兰即可完成多数通用前挂农具的装配。上部设置的横向限位横梁承担挂接后的横向载荷传递，避免单侧受力导致支架变形，中部集成的液压油缸铰接位可直接对接拖拉机原车前端液压输出回路，无需额外加装液压固定座即可实现农具的升降俯仰调节，油缸铰接点的位置经过力臂优化，在原车液压系统额定压力下可获得足够的提升力矩，同时避免油缸行程浪费。下部的纵向挂接臂采用加厚型钢加工，臂身的多组孔位可对应不同农具的下挂点销接需求，臂端的挂钩结构采用快拆式设计，挂接农具时无需完全拔出连接销即可完成对位，降低田间作业时的挂接操作难度。安装边界方面，整套机构的后部连接点位完全匹配对应型号拖拉机的前端车架安装孔位，安装时无需对原车车架进行打孔、焊接等改装作业，直接利用原车预留的螺栓点位即可完成固定，支架整体外伸长度控制在合理范围，避免超出拖拉机前轮转向半径导致转向干涉，两侧支架的内侧预留了足够的前轮转向避让空间，满打方向时不会与轮胎、转向拉杆发生运动干涉。实际田间作业场景中，这套悬挂可承受前端农具传递的垂直载荷、水平冲击载荷，板式支架的加强折边结构可抵消作业时的侧向扭力，避免长时间重载作业出现支架开裂、变形问题，挂接点的销轴配合间隙经过合理控制，既保证挂接转动的灵活性，又不会因间隙过大导致农具作业时晃动幅度过大，影响作业精度。设计过程中针对拖拉机非铺装路面作业的颠簸工况，对所有铰接点位的受力路径做了强化，关键受力位置的螺栓孔均做了沉台强化处理，避免螺栓受剪时出现孔位挤压变形，下部挂接臂的末端做了圆弧过渡处理，减少田间作业时挂接杂草、秸秆的概率，整体结构无多余突出部件，避免作业过程中与作物、田埂发生剐蹭。
