带安全防护结构的折叠式链锯作业支架

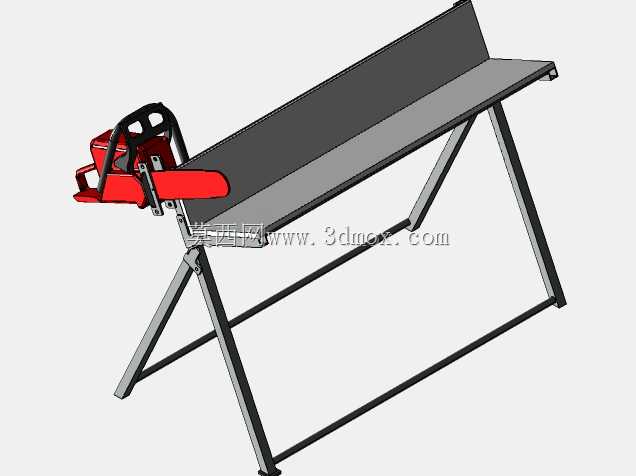

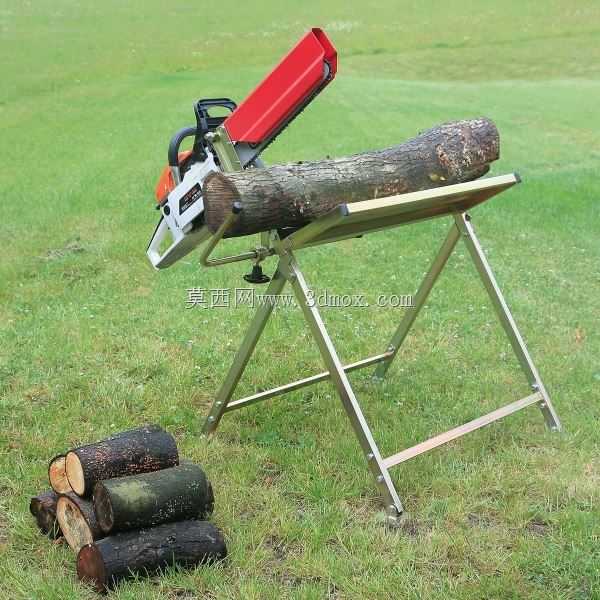

这款折叠式链锯作业支架，主要面向户外林木修剪、小型木料截断、家装木作现场裁切等零散作业场景设计，解决了手持链锯作业时稳定性差、木料固定困难、操作安全风险高的实际痛点。不同于固定式链锯作业台，该支架采用可折叠的斜撑式金属框架结构，主支撑腿采用矩形截面型钢焊接成型，斜向支撑与主台面通过铰接轴连接，非作业状态下可将支撑腿向台面下方收拢，收拢后整体厚度控制在15厘米以内，可直接放入普通家用车辆后备箱，适配流动作业的转场需求。台面主体采用加厚钢板折弯成型，靠近操作人员一侧设置高度12厘米的立式挡料板，挡料板与台面采用满焊连接，既可以阻挡裁切过程中飞溅的木屑，也能作为木料定位的基准面，裁切时只需将木料抵靠在挡料板上即可完成定位，无需额外的夹持工装辅助短料裁切。链锯安装位设置在台面左侧，预留了适配主流手持链锯的安装孔位，安装时将链锯导板穿过台面预留的开槽，通过快压式卡扣将链锯机身固定在台面下方的安装座上，不需要对链锯本身做任何改装，拆卸后可快速恢复链锯的手持使用状态。支架展开后整体作业高度为85厘米，符合成年人站立作业的人机工程高度，长时间作业不会产生过度的腰部疲劳；支撑腿底部设置有防滑橡胶垫，在硬化地面、泥土地面都能保证足够的支撑摩擦力，作业过程中不会出现支架滑移的问题。设计过程中重点考虑了安全防护结构，在链锯导板的外露区域设置有可调节的防护挡板，根据裁切木料的直径调整挡板的伸出长度，避免操作人员误触运转中的锯链；铰接位置都加装了防松脱的开口销，避免折叠结构反复开合后出现连接松动的问题，支撑腿展开到位后有弹簧式定位销自动锁止，防止作业过程中支撑腿意外收拢。台面的有效作业宽度为40厘米，长度为120厘米，可支撑最大直径30厘米的木料裁切作业，整体框架的额定承载能力达到150千克，满足常规民用木料裁切的载荷需求。不同于大型固定式木料裁切设备，该支架不需要固定安装基础，展开即可投入使用，对于流动作业的木工、园林养护人员、农村散户木料加工场景有很强的适配性，结构上没有复杂的传动部件，日常维护只需要定期检查铰接点的润滑状态和紧固件的松紧程度即可，维护成本极低。
