大众VW车型前发动机罩气弹簧转换铰链结构

　　在乘用车辆前舱覆盖件的结构设计环节，发动机罩铰链作为连接舱盖与车身前部钣金的核心承载部件，其结构形式直接决定了舱盖开启的操作力、开启角度、运动干涉边界以及长期使用的结构可靠性。传统的VW系列老款车型，包括初代甲壳虫、经典敞篷版本等车型，原厂配置的发动机罩铰链多采用简单的定轴旋转结构，配合手动撑杆实现舱盖开启后的位置保持，这种结构在日常维保作业中存在操作步骤繁琐、撑杆占用舱内操作空间、极端工况下撑杆滑脱存在安全隐患等实际问题，不少改装场景与售后维保升级场景中，都会选择将原有铰链结构替换为适配气弹簧支撑的转换式铰链，在不改动车身原有安装孔位的前提下，实现舱盖开启的自动支撑与平顺操作。

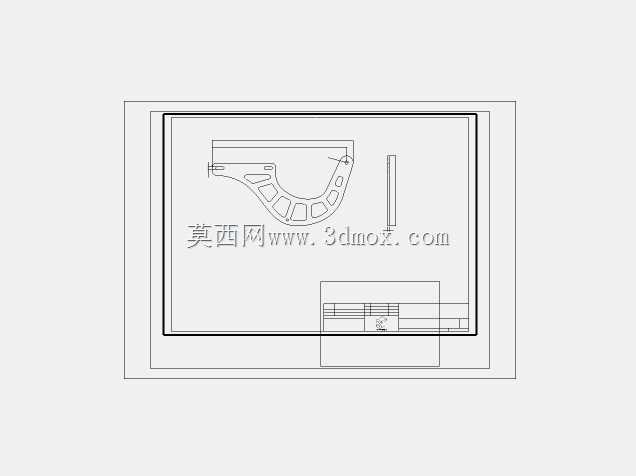

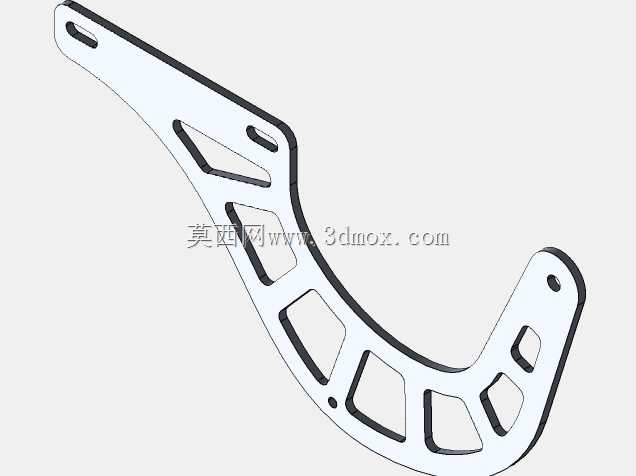

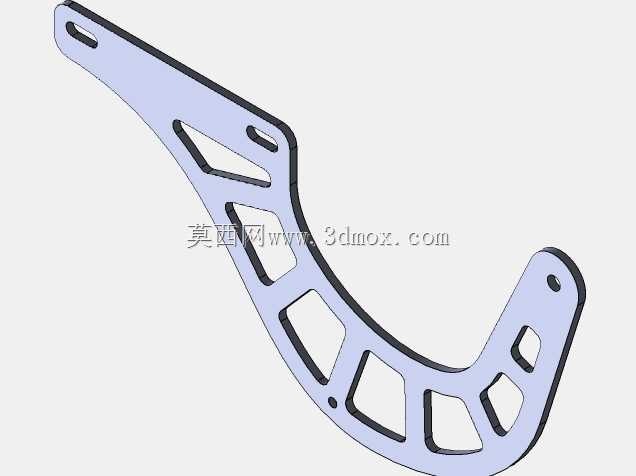

　　这款转换铰链的整体结构采用弯臂式承载设计，主体臂身通过多段变曲率的弧形轮廓避让舱盖开启过程中的运动包络，臂身截面根据受力分布做了差异化的厚度设计，在靠近旋转枢轴的高应力区域做了局部加厚与圆角过渡处理，避免长期往复旋转过程中出现应力集中导致的结构疲劳开裂；臂身中段设置了多组规则排布的减重孔，在保证结构抗弯、抗扭强度满足整车承载要求的前提下，尽可能降低部件自身重量，符合车身部件轻量化的设计方向。铰链的旋转枢轴位置采用同轴衬套配合设计，衬套选用耐磨自润滑材质，既降低旋转过程中的摩擦阻力，也避免金属部件直接接触产生的异响与磨损，延长部件的实际使用寿命。

　　从安装边界来看，这款铰链完全适配原有车型的车身安装点位，车身侧的安装支座与原厂钣金的安装孔位完全重合，不需要对车身前部的流水槽、翼子板内侧钣金做任何打孔、切割类的改动，舱盖侧的连接点位也匹配原厂舱盖内板的安装螺柱位置，安装过程中只需要拆除原有旧铰链，按照对应点位固定这款转换铰链，再选配对应行程与支撑力的气弹簧，分别连接铰链臂身预留的气弹簧安装接口与车身侧的固定支座，即可完成整个结构的升级。气弹簧的安装点位经过运动学仿真校核，在舱盖关闭状态下，气弹簧处于压缩蓄力状态，不会与周边的翼子板、前大灯、舱内线束、冷却系统管路产生运动干涉；舱盖开启过程中，气弹簧的推力随行程变化平稳释放，操作力控制在成年人单手可轻松操作的区间，当舱盖开启到最大设计角度时，气弹簧到达行程终点，配合铰链自身的角度限位结构，实现舱盖位置的稳定保持，不需要额外加装手动撑杆；关闭舱盖时，只需要施加向下的平缓作用力，即可克服气弹簧的支撑力，带动舱盖平稳下落锁止，整个运动过程无卡滞、无突兀的力值突变。

　　在实际的结构设计过程中，这类转换铰链的受力校核需要覆盖多种极端工况，包括车辆高速行驶时舱盖受到的气动升力冲击、长期开关循环的疲劳载荷、低温环境下材料性能变化带来的强度影响，甚至是车辆发生前部低速碰撞时，铰链需要按照预设的溃缩方向变形，避免刚性结构侵入乘员舱带来额外伤害。铰链臂身的轮廓设计需要反复做运动包络分析，确保在整个开启行程中，臂身与气弹簧都不会刮蹭到周边的车身覆盖件与舱内部件，比如部分车型的翼子板内侧距离铰链安装位置的间隙仅有不到8mm，这就要求臂身在旋转过程中的径向跳动量必须控制在2mm以内，否则长期使用过程中会出现臂身摩擦翼子板漆面，甚至挤压变形的问题。另外，气弹簧安装球头的位置选择也十分关键，球头的铰接角度需要匹配气弹簧在整个行程中的摆角变化，避免出现气弹簧活塞杆受侧向力的情况，否则会大幅缩短气弹簧的密封寿命，出现漏气、支撑力衰减过快的问题。

　　对于三维建模从业者来说，这类车身附件的建模过程不能只做外观曲面的复刻，必须深入理解每个结构特征对应的工程意义，比如减重孔的位置不能随意设置在高应力区域，否则会大幅降低结构强度；安装孔的位置公差需要控制在±0.1mm以内，否则装车时会出现孔位不对齐、强行装配带来的结构内应力，长期使用后出现铰链变形、舱盖缝隙不均的问题；枢轴位置的配合间隙需要根据选用的衬套厚度做合理预留，间隙过大会导致舱盖开启时出现旷量异响，间隙过小则会出现旋转卡滞、操作力变大的问题。在实际的改装应用场景中，这类转换铰链除了满足日常维保的使用需求，也适配部分定制化改装车辆的舱盖调整需求，比如更换了碳纤维轻量化舱盖的车型，可以通过调整气弹簧的支撑力参数，配合这款铰链实现更平顺的开启手感，不需要改动原车的主体结构，大幅降低改装的施工难度与后续的维保成本。
