双层抽拉式户外炭烤烧烤炉结构设计

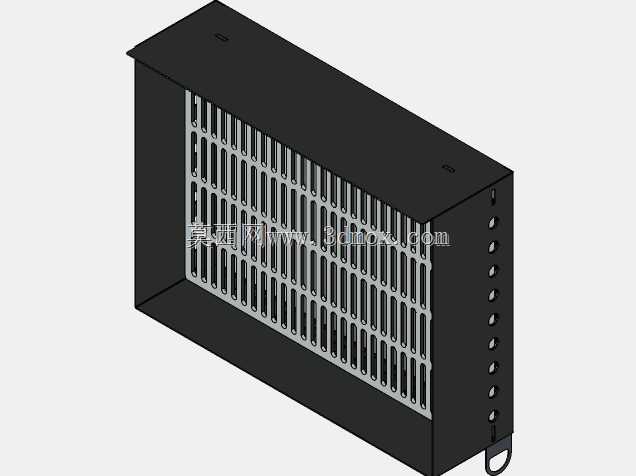

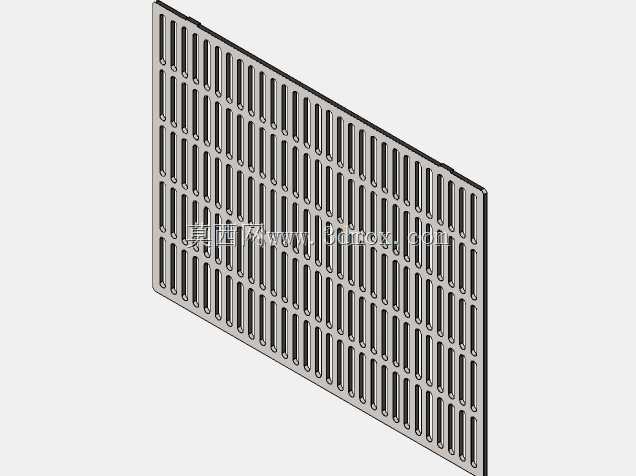

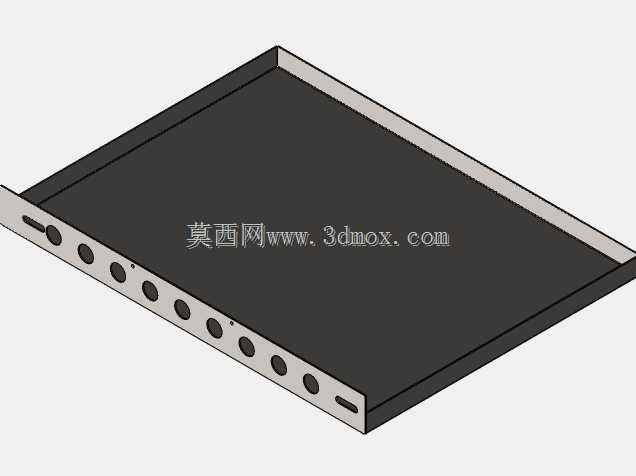

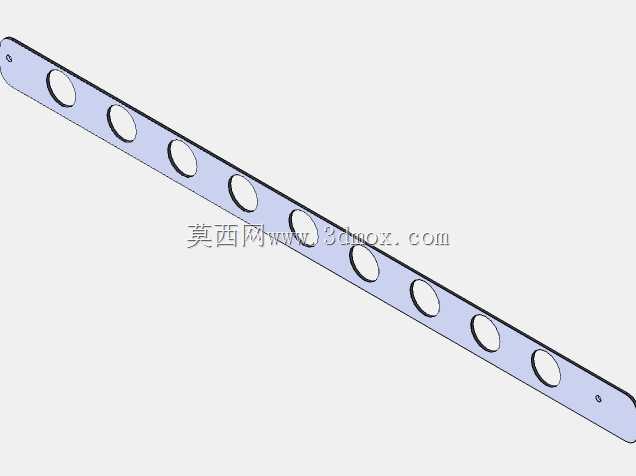

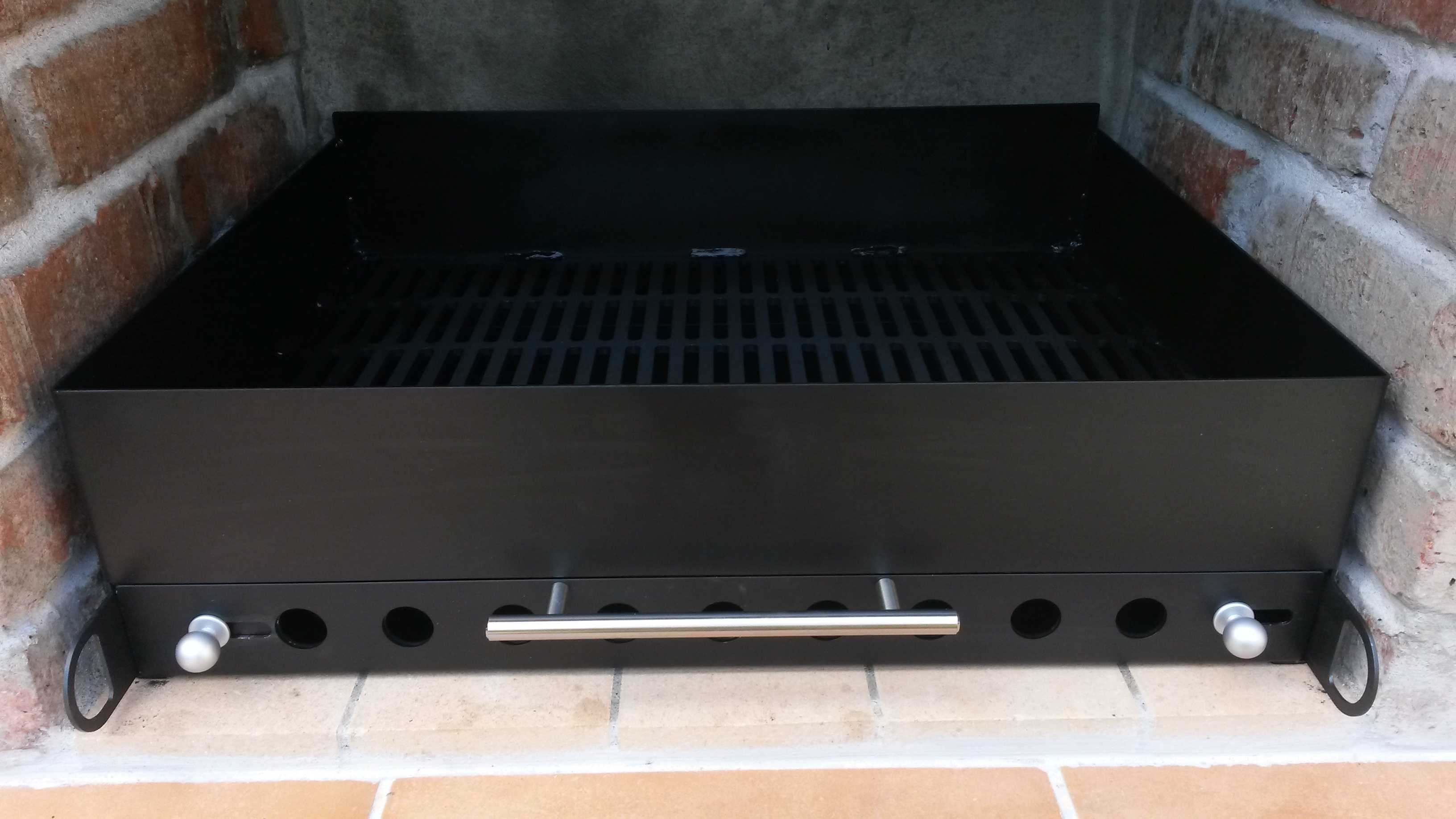

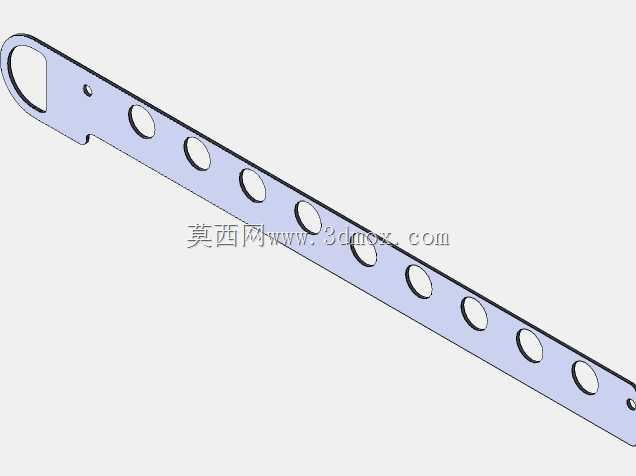

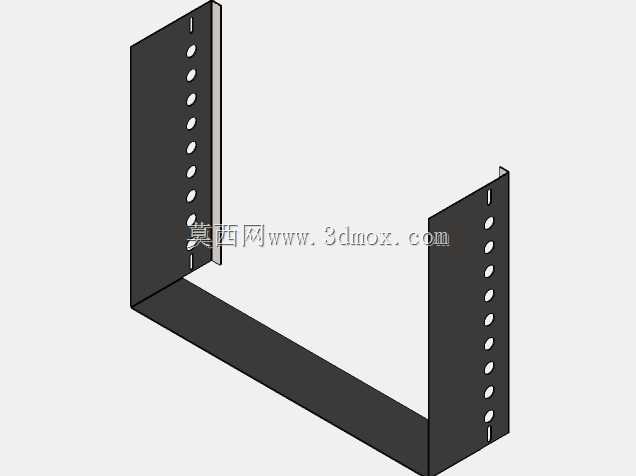

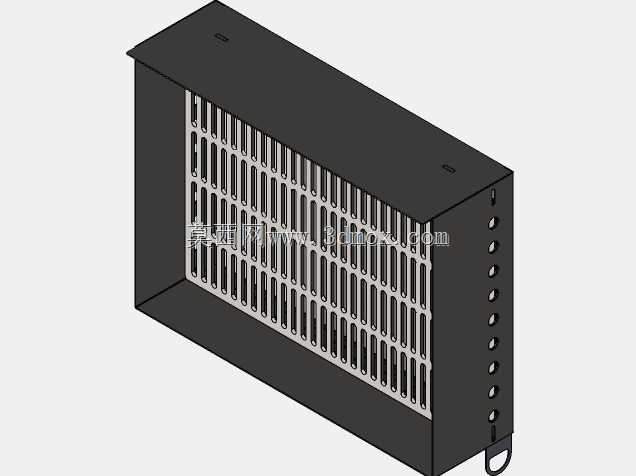

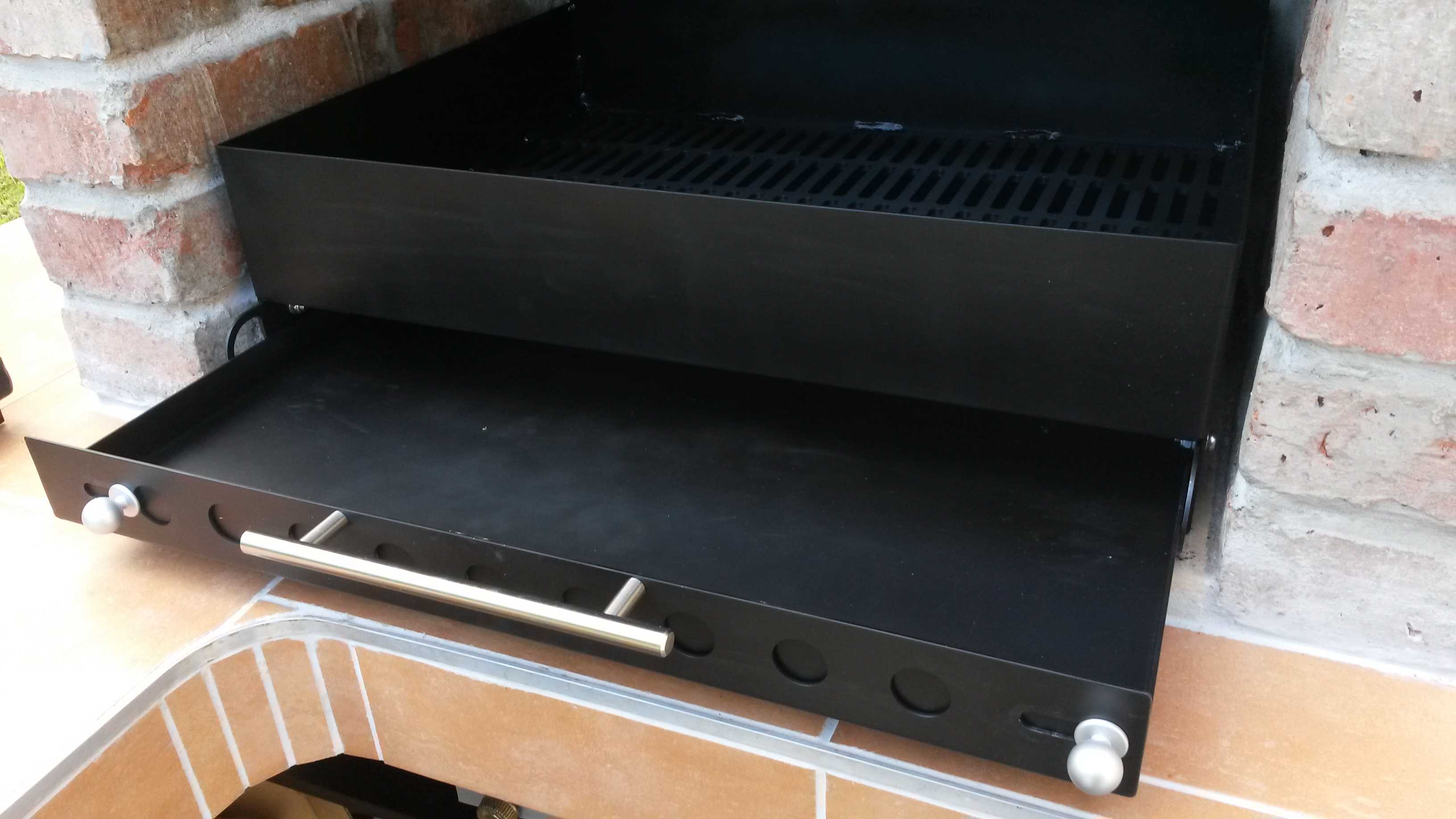

这款双层抽拉式炭烤烧烤架主要面向庭院聚餐、露台休闲及户外露营场景，采用上下分层的钣金箱体结构，上层为炭盆与烤网承载区，下层为抽拉式接灰及置物托盘，整体通过折弯、冲孔与焊接工艺成型，兼顾结构刚性与使用便利性。从实际使用角度看，烧烤时木炭置于上层腔体内，栅格状烤网架设于腔体顶部，热量自下而上均匀传递至食材；下层抽拉托盘可在不挪动烤网、不触碰高温炭体的情况下抽出，用于承接炭灰、 marinade 残液或临时放置烧烤工具，有效避免清灰时扬尘与烫伤风险。前部横向金属拉手采用圆管弯折成型，两端通过固定座与托盘面板连接，握持受力均匀，抽拉行程经过限位设计，托盘完全拉出时不会因重心外倾而滑脱。上层炭盆侧壁开设多组圆形通风孔，可通过抽拉托盘的开合程度微调进风量，进而控制木炭燃烧强度与炉腔温度，满足不同食材对火候的差异化需求。外形方面，整机呈长方体布局，占地面积较小，可直接嵌入砖砌烧烤台预留空位，也可独立放置于耐热台面；底部边角做圆弧过渡，减少应力集中与磕碰划伤。建模过程中需重点处理多层钣金的装配间隙：抽拉托盘与两侧导轨之间预留合理滑动公差，保证高温热胀后仍能顺畅推拉；烤网栅条间距按食材承载要求均匀排布，边缘折边嵌入箱体定位槽，防止使用时移位。通风孔的孔径与孔距需兼顾通风效率与结构强度，避免孔群过密导致侧壁刚性下降。该结构将燃烧区与操作区在竖直方向分离，既缩短了操作者与高温区的安全距离，又提升了炭灰清理效率，适合小型商用摊位与家庭户外烹饪使用。
