25升方形储液塑料桶结构设计

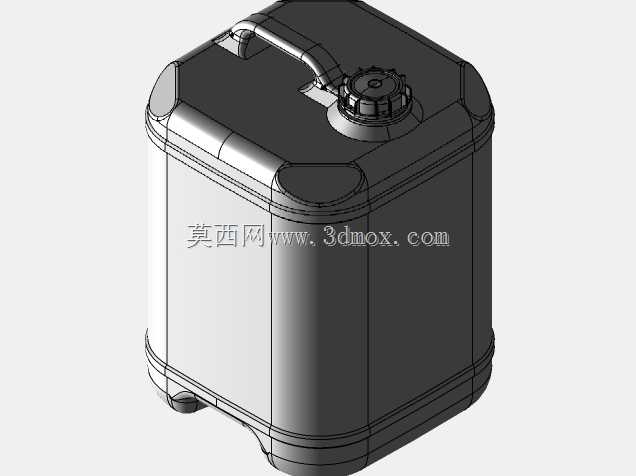

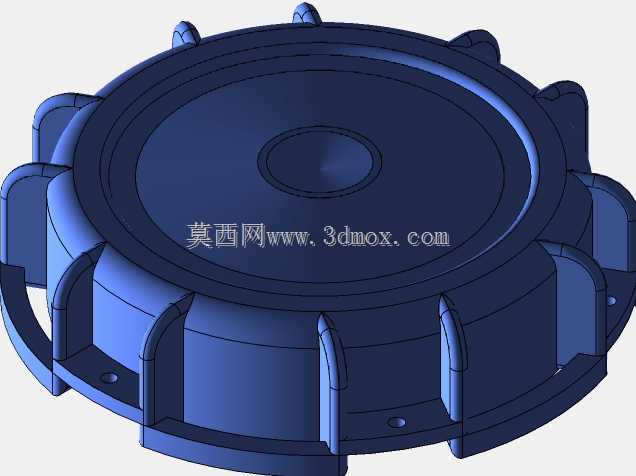

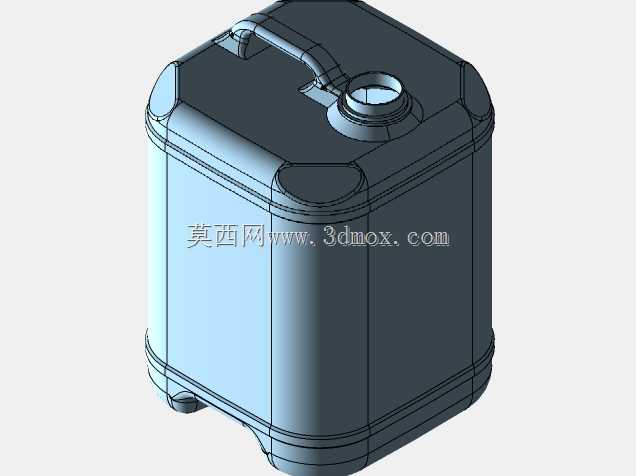

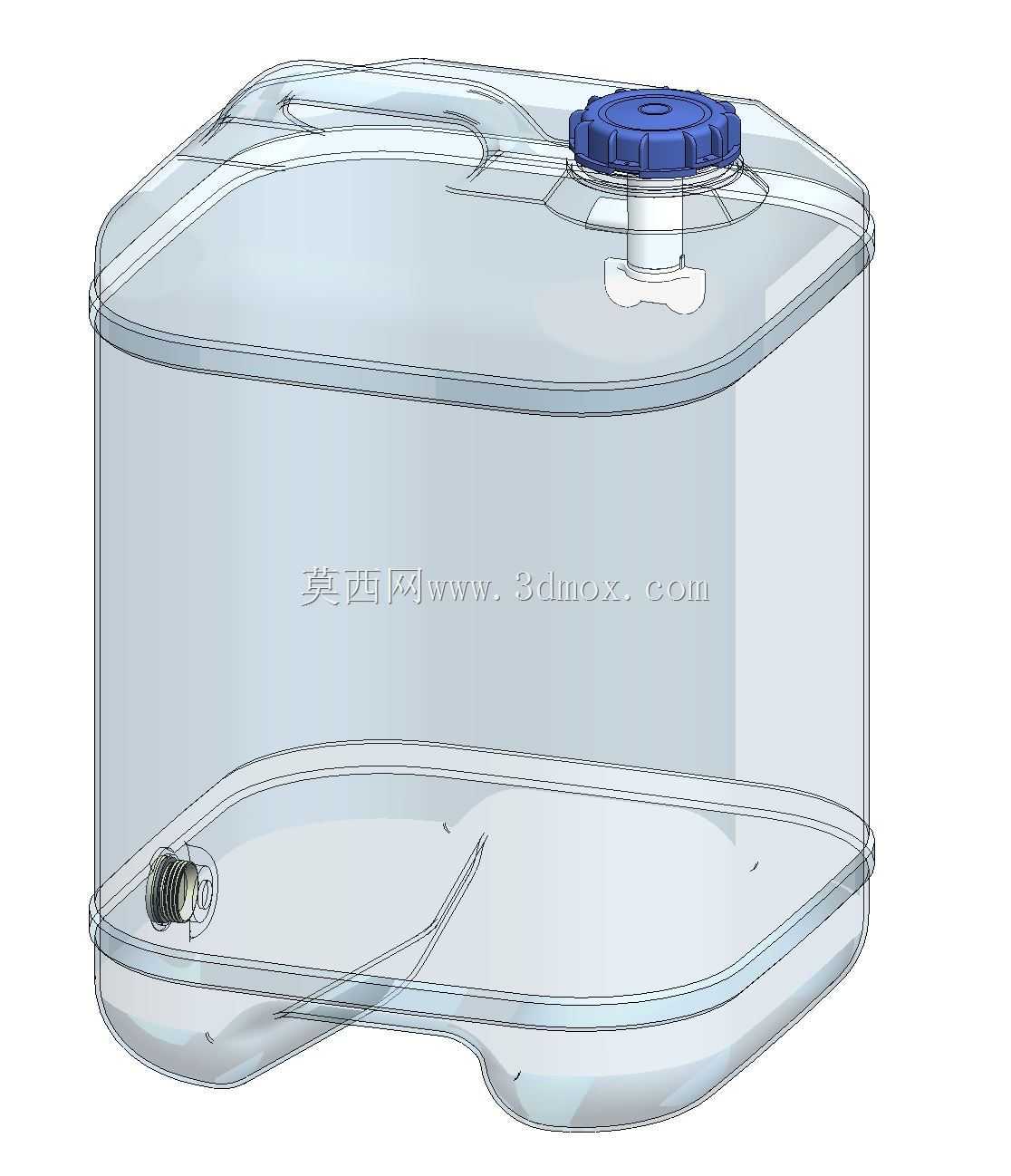

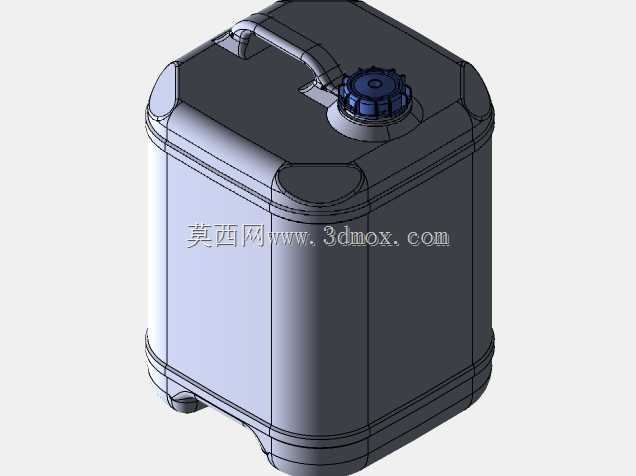

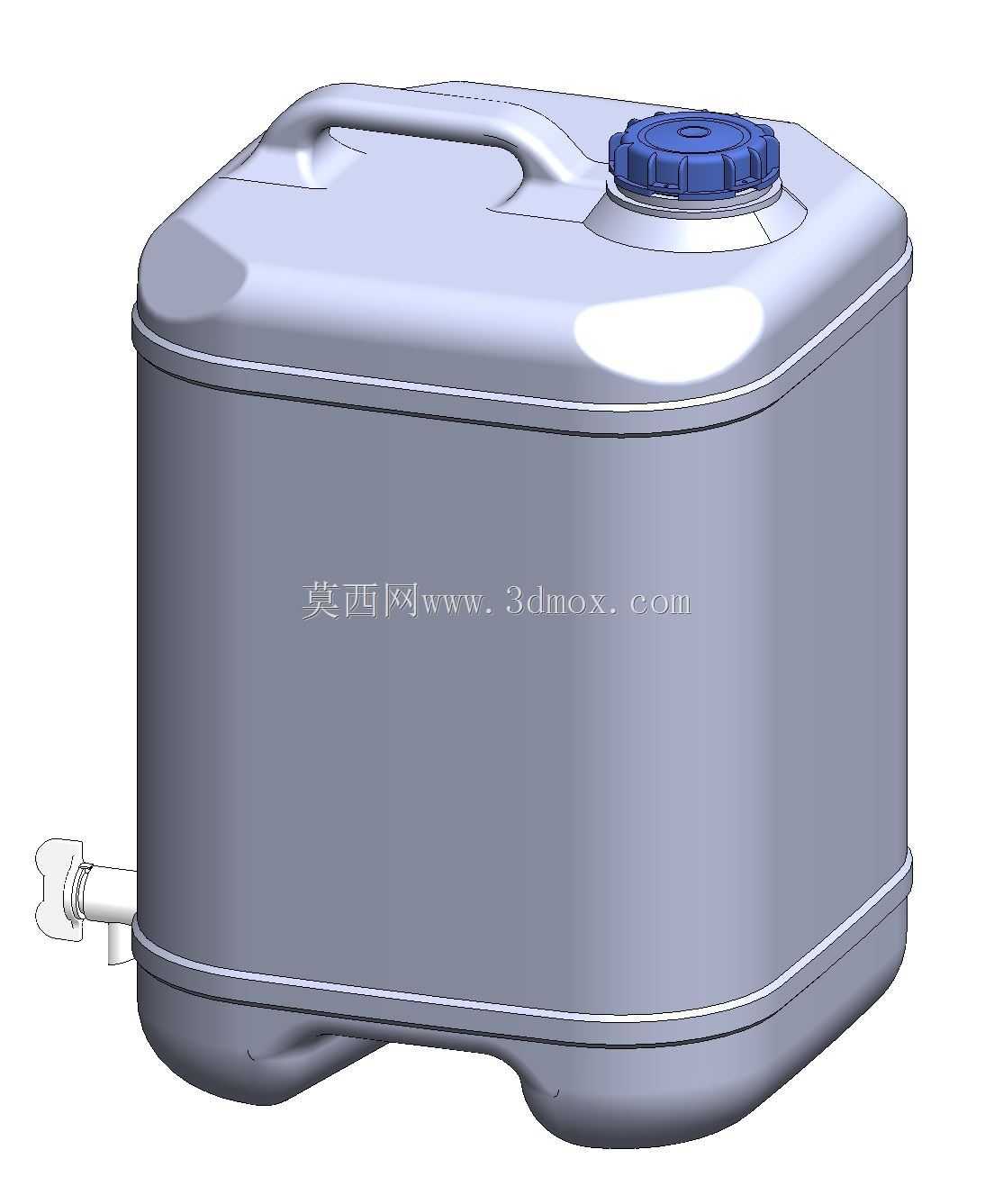

这款25升方形塑料储液桶，主要面向民用储水、车用尿素加注、化工试剂中转、户外作业携液等多场景使用需求，在结构设计阶段充分平衡了堆叠稳定性、空间利用率与使用便捷性。不同于传统圆形储液桶，方形结构在仓储堆码时可消除相邻桶身的弧形间隙，同等仓储面积下的存储容量能提升近两成，同时桶身边缘做了大圆弧过渡处理，避免直角结构带来的应力集中问题，降低注塑成型后冷却收缩导致的边角开裂风险。桶身底部设计有内凹的支撑筋结构，既可以在满液状态下分散底部承重，避免长期放置出现桶底鼓胀变形，也能与同规格桶的顶部凸起形成定位配合，多层堆码时不会出现滑移倾倒的问题。顶部的螺纹密封盖采用多圈梯形螺纹设计，配合内置的密封垫圈，可实现倾倒状态下无渗漏，盖面的防滑棱结构方便徒手拧紧，无需额外工具即可完成密封操作。桶身侧下方设置的外置螺纹放液口，适配常规软管接头，无需倾斜桶身即可完成液体取用，放液口位置距离桶底预留了3mm的沉降高度，可避免桶底沉积的杂质随液体流出，同时放液口配备的密封堵头与桶身采用连体式防丢设计，避免配件遗失。桶身顶部一体成型的隐藏式提手，在空载携行时可翻出握持，满液状态下提手的受力角度经过优化，可减少手部承压不适感，堆码时提手可完全嵌入桶身顶面的凹槽内，不会占用上层堆码空间。内部净尺寸为281x281x376mm，该尺寸经过反复校核，既保证了25升的额定容积，也适配常规的物流周转箱内部尺寸，可直接放入标准周转箱内完成干线运输，无需额外定制缓冲衬垫。桶身壁厚采用渐变设计，受力较大的桶口、底部支撑位置壁厚加厚至3.2mm，桶身侧壁壁厚控制在2.4mm，在满足跌落测试、堆码强度要求的前提下，尽可能降低单桶原材料消耗，控制成品重量。透明桶身的设计可直接观察内部液体余量，无需开盖即可判断剩余容量，桶身表面预留的磨砂区域可方便粘贴液位标识或内容物标签，不会出现标签粘贴后起翘脱落的问题。在建模阶段，所有过渡圆角均按照注塑工艺要求设置了不小于0.8mm的圆角半径，避免出现尖角导致的应力开裂，同时拔模角度统一设置为1.5度，保证注塑成型后可顺利脱模，不会出现粘膜拉伤的问题。
