方形法兰式带安装孔液压油路连接座

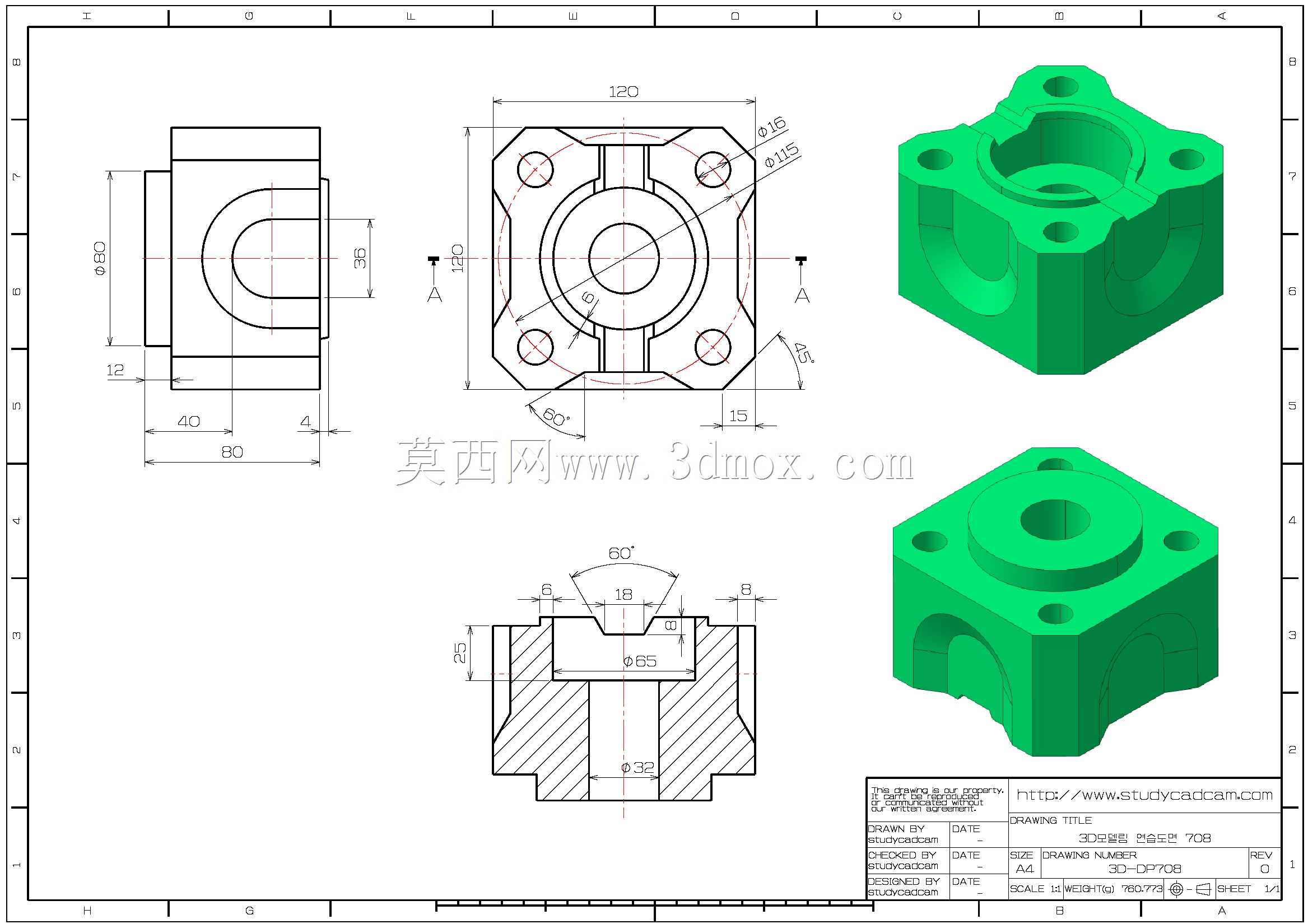

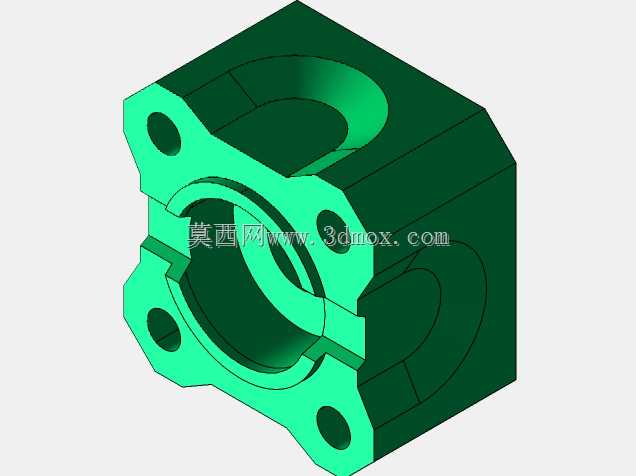

该零件为液压系统中常用的油路转接连接座，主要应用在中小型液压站、集成阀组的油路对接场景，承担不同通径油路的转向、连通以及外部管路的固定安装功能，在液压设备的阀组集成布局中，这类零件可以有效减少管路弯折数量，降低油路沿程压力损失，同时紧凑的方形安装结构能大幅节省阀组的安装空间，适配空间受限的设备舱内部布局。从结构设计来看，主体采用方形基座搭配中心贯通流道的结构，四个角位设置沉头安装孔，可通过内六角螺栓直接固定在阀块安装平面上，安装时配合O型密封圈即可实现端面静密封，无需额外加装密封接头，减少了管路泄漏点。中心主通道为阶梯孔结构，上端大直径孔用于对接外部油管接头或者插装阀元件，下端小直径孔直接连通阀组内部主油路，内部流道交汇处做了60度锥面过渡，避免直角流道造成的油液紊流，降低液压油流动时的噪音与气蚀风险。零件侧面开设的侧向通油孔，可实现油路的90度转向，适配垂直方向与水平方向的管路对接需求，侧向孔口同样设置了密封端面，可对接快插接头或者硬管连接。从安装边界尺寸来看，方形基座的总边长为80mm，总高度为60mm，四个安装孔的中心距为60mm，安装孔直径适配M6规格的固定螺栓，中心主通道上端直径为35mm，下端通径为15mm，侧向通油孔的中心距离基座下端面的高度为12mm，安装时需保证基座安装平面的平面度不低于0.02mm，密封槽的同轴度公差控制在0.05mm以内，避免安装后出现渗漏问题。设计过程中优先考虑了加工工艺性，所有外部棱角均做了倒角处理，避免装配时划伤操作人员或者密封件，内部流道的相交处均做了圆角过渡，减少液压油的流动阻力，同时零件的壁厚均匀，最小壁厚不小于4mm，可承受16MPa的常规液压系统工作压力，满足大多数中低压液压设备的使用需求。这类连接座在实际使用中，可根据不同的油路通径需求调整内部孔径尺寸，方形安装结构也可根据安装空间调整安装孔的位置，具备较强的通用性，在机床液压系统、工程机械设备的液压控制单元、自动化生产线的液压工装夹具中都有广泛应用。建模过程中严格遵循机械设计的公差配合要求，所有安装尺寸、密封尺寸均符合液压元件的安装标准，可直接用于生产加工或者虚拟装配验证，帮助设计人员快速完成液压阀组的布局设计，减少重复建模的工作量。
